Эксцентриситеты стержней

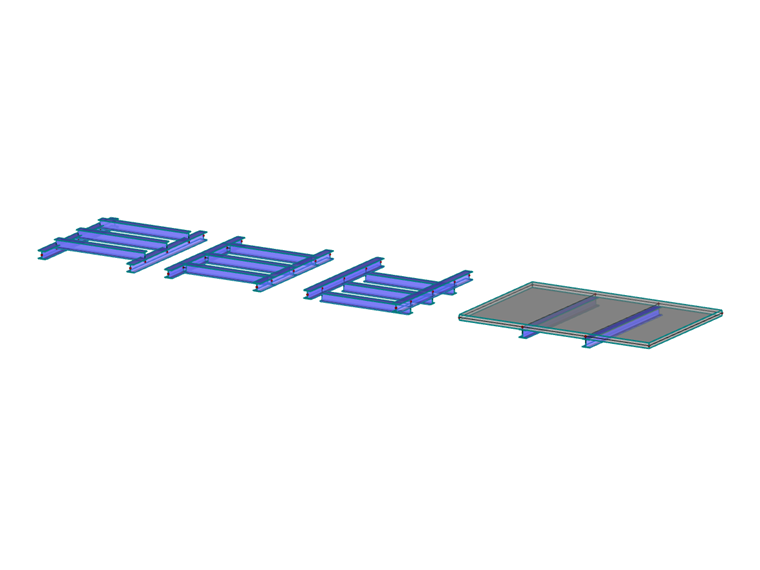

В программе RFEM длина стержня соответствует расстоянию между двумя конечными узлами. Таким образом, для сечений или балок перекрытия реальность представляется лишь приближенной. Эксцентриситеты стержней позволяют соединять стержни внецентренно с помощью определенных концевых сечений стержня. Таким образом можно уменьшить расчетные моменты на горизонтальных балках для рам с большим сечением колонн. Все эксцентриситеты стержня учитываются путем преобразования степеней свободы в местной матрице жесткости стержня.

Диалоговое окно ' Новый эксцентриситет стержня '

Тип эксцентриситета

Вы можете определить эксцентриситет стержня относительно других объектов или в абсолютных значениях.

Выбор типа эксцентриситета и определение абсолютных ординат

Абсолютные ординаты

Если тип эксцентриситета не задан как ' относительно сечения ', вы можете указать эксцентриситеты в данном разделе диалога (см. Рисунок image022597 Выбор типа эксцентриситета). В качестве систем отсчета можно определить местную систему координат xyz, общую систему координат XYZ или пользовательскую систему координат UVW.

Расположение сечения

Используйте флажки для определения точки сечения, в которой применяется эксцентриситет. Сечение будет перемещено на это расстояние к центру тяжести в узле.

Выбрав точку в середине верхней полки, как показано на рисунке image022596 Эксцентриситет нового стержня, мы можем прикрепить горизонтальную балку своим верхним краем к колонне, например, с помощью соединения заподлицо.

Опции

Поперечное смещение

При поперечном смещении стержень располагается на определенном расстоянии от сечения другого стержня или от толщины прилегающей поверхности. После активации флажка можно задать параметры в разделе диалога transverse-offset Поперечное смещение.

Осевое смещение от соседних стержней

Осевое смещение подходит, например, для внецентренного соединения горизонтальной балки с полкой колонны. Расстояние определяется по геометрии сечения смежного стержня. Графика диалога показывает действие флажка.

Расположение шарнира в узле

Если на конце стержня находится шарнир, можно повлиять на его положение с помощью флажка: Если флажок снят, то шарнир применяется к смещенному внецентренному концу стержня. Если вы отметите флажок, шарнир будет лежать прямо на узле.

Поперечное смещение

В списке данного раздела диалога укажите 'Объект' - стержень или поверхность, от которого требуется определить расстояние. Затем введите номер стержня или поверхности или выберите объект графически с помощью кнопки .

Задайте 'смещение оси' с помощью флажков: Точка сечения или поверхности определяет расстояние стержня от объекта.
