Обзор

Категория результатов Обзорная таблица содержит сводку расчета. В строке заголовка таблицы можно переключаться между результатами загружений и сочетаний.

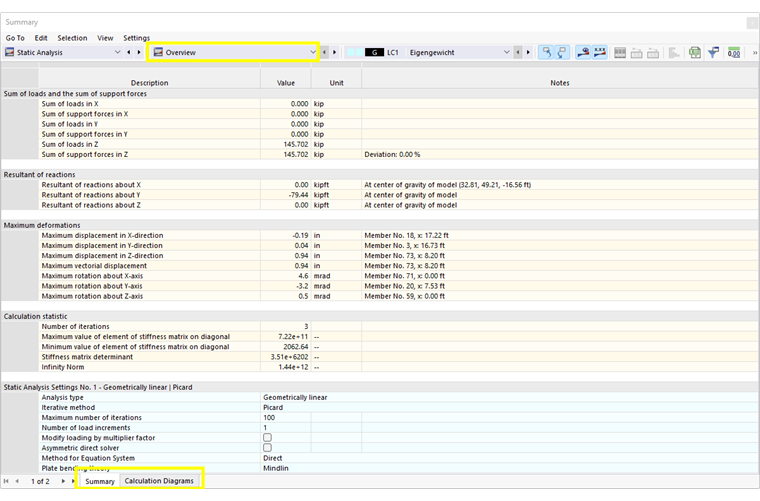

' Обзор ' Категория результатов в таблице

Заключение

На вкладке 'Сводка' можно найти контрольные суммы нагрузок и опорных сил. Отклонения в каждую сторону должны быть менее 1%. Если это не так, то из-за значительных различий в жесткости будут возникать численные проблемы. Также может случиться, модель будет не достаточно стабильна, или вычисление достигнет максимального числа итераций без сходимости.

Результирующие опорные реакции эффективны в центре модели идеализированным образом.

В сводке также перечислены максимальные перемещения и повороты, относящиеся к общим осям X, Y и Z, а также наибольшее общее перемещение. Таким образом, вы сможете оценить надежность результатов.

В статистике расчета вы найдете количество итераций, необходимых для расчета. Сводка заканчивается настройками статического расчета для загружения или сочетания.

Диаграммы расчёта

Вкладка 'Расчетная диаграмма' доступна, если вы определили критерии для одной или нескольких расчетных диаграмм .

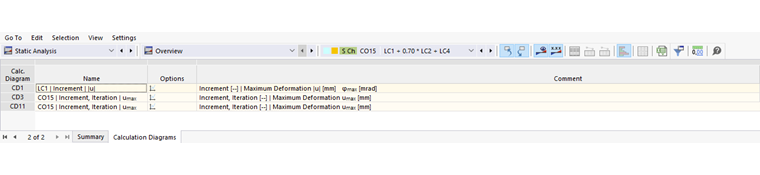

Таблица «Расчетные диаграммы»

Результаты отдельных шагов нагрузки (' приращение ') перечислены для каждой диаграммы расчета. Также показано количество итераций, которые потребовались для каждого приращения.

Вы можете использовать кнопку в столбце ' Опции ', чтобы проверить параметры расчетной диаграммы. Появится диалог # extbookmark manual|image039843|Расчетная диаграмма №. Схема расчета также отображается в графическом виде.
