Die Tabellen-Ergebniskategorie Übersicht bietet eine Bilanz der Berechnung. In der Tabellen-Titelleiste können Sie zwischen den Ergebnissen der Lastfälle und Kombinationen wechseln.
Zusammenfassung

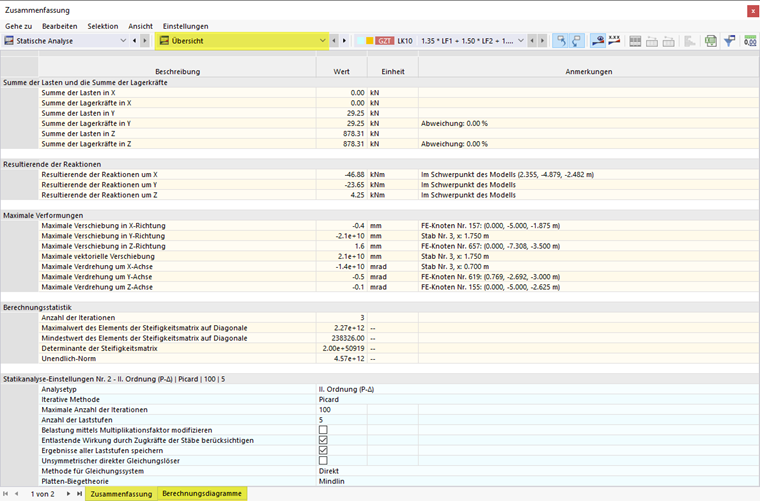

Im Register 'Zusammenfassung' finden Sie die Kontrollsummen der Lasten und Lagerkräfte. Die Abweichungen in jede Richtung sollten weniger als 1 % betragen. Ist dies nicht der Fall, liegen numerische Probleme wegen großer Steifigkeitsunterschiede vor. Es ist auch möglich, dass das Modell über eine unzureichende Stabilität verfügt oder dass die Berechnung die maximale Anzahl der Iterationen erreicht hat, ohne zu konvergieren.
Die resultierenden Lagerreaktionen sind im Schwerpunkt des Modells idealisiert wirksam.
Die Zusammenfassung listet auch die maximalen Verschiebungen und Verdrehungen bezogen auf die globalen Achsen X, Y und Z sowie die größte Gesamtverschiebung auf. Sie können so die Verlässlichkeit der Ergebnisse beurteilen.
In der Berechnungsstatistik finden Sie unter anderem die Anzahl der Iterationen, die bei der Berechnung benötigt wurde. Die Zusammenfassung endet mit den Statikanalyse-Einstellungen des Lastfalls oder der Kombination.
Berechnungsdiagramme

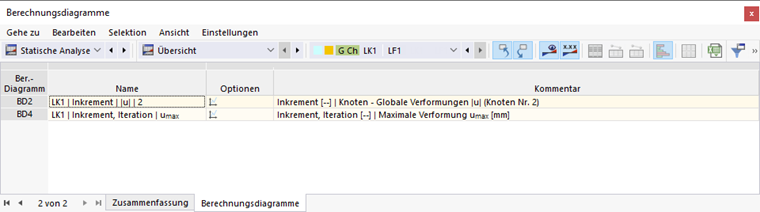

Das Register 'Berechnungsdiagramm' ist verfügbar, wenn Sie die Kriterien für ein oder mehrere Berechnungsdiagramme definiert haben.
Für jedes Berechnungsdiagramm werden die Ergebnisse der einzelnen Laststufen ('Inkrement') aufgelistet. Es wird auch angegeben, wie viele Iterationen jeweils erforderlich waren.
Mit der Schaltfläche
in der Spalte 'Optionen' können Sie die Parameter eines Berechnungsdiagramms überprüfen. Es erscheint der Dialog
Berechnungsdiagramm
. Dort wird das Berechnungsdiagramm auch grafisch dargestellt.
