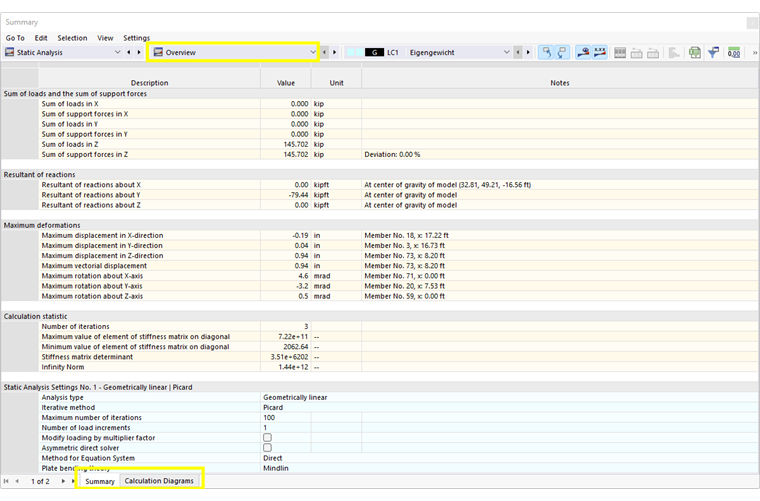

La categoria dei risultati della tabella Panoramica fornisce un riepilogo del calcolo. Nella barra del titolo della tabella, è possibile alternare tra i risultati dei casi di carico e delle combinazioni.
.png?mw=760&hash=ce049e266229a687c1b05d8b1238d6e4de341780)
Sommario
Nella scheda 'Riepilogo', puoi trovare le somme di controllo dei carichi e delle forze di vincolo. Le deviazioni in ciascuna direzione devono essere inferiori all'1%. Se non è così, si sono verificati dei problemi numerici dovuti a notevoli differenze nella rigidezza. Può accadere che il modello non abbia una stabilità sufficiente o che il calcolo abbia raggiunto il numero massimo di iterazioni senza una convergenza.
Le reazioni di vincolo risultanti sono efficaci in modo idealizzato nel centro del modello'.
Il riepilogo elenca anche gli spostamenti e le rotazioni massimi relativi agli assi globali X, Y e Z, nonché lo spostamento totale più grande. In questo modo, è possibile valutare l'affidabilità dei risultati.
Nella statistica di calcolo, troverai il numero di iterazioni necessarie per il calcolo. Il riepilogo termina con le impostazioni dell'analisi statica del caso di carico o della combinazione.
Diagrammi di calcolo
La scheda 'Grafico di calcolo' è disponibile se sono stati definiti i criteri per uno o più grafici di calcolo .
I risultati delle singole fasi di carico ('Incremento') sono elencati per ogni diagramma di calcolo. Viene anche mostrato il numero di iterazioni necessarie per ogni incremento.
È possibile utilizzare il pulsante
nella colonna 'Opzioni' per controllare i parametri di un diagramma di calcolo. Viene visualizzata la finestra di dialogo # extbookmark manual|image039843|Diagramma di calcolo #. Il diagramma di calcolo è anche visualizzato graficamente lì.
