Le aperture vengono utilizzate per creare ritagli nelle superfici. Nelle aree in cui vengono posizionate le aperture, non vengono generati elementi finiti né vengono applicati carichi superficiali.
linee del contorno
Per inserire le aperture, è possibile utilizzare qualsiasi 'Linea di contorno' esistente. Le linee devono formare una catena poligonale chiusa. Sono ammesse anche aperture sul bordo di una superficie.
È anche possibile posizionare graficamente le aperture direttamente nelle superfici. Utilizzare il pulsante elenco sulla barra degli strumenti per accedere a varie forme di aperture.
I tipi di definizione si basano sui tipi di linea descritti nel capitolo Linee o sulle forme delle superfici piane descritte nel capitolo Surfaces . Una volta definite le curve di livello, l'apertura viene creata ed integrata nella superficie.
Informazioni | Analitiche

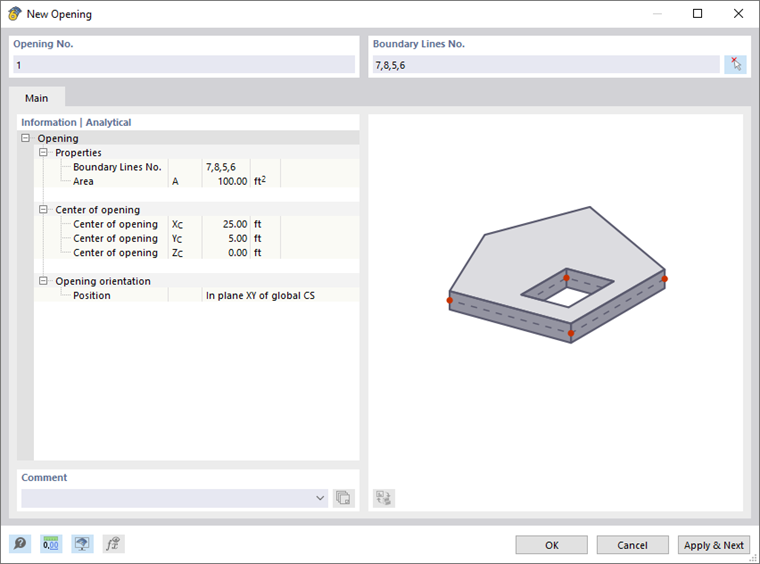

Questa sezione di dialogo fornisce una panoramica delle proprietà importanti dell'apertura, come l'area e la posizione centrale.
