Spostamenti generalizzati della via di corsa

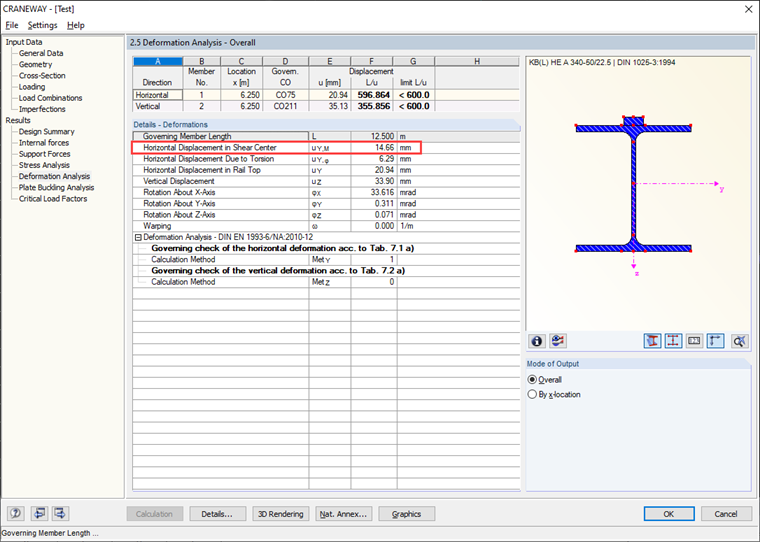

Sto cercando di controllare manualmente gli spostamenti generalizzati dal modulo aggiuntivo CRANEWAY. Tuttavia, ottengo grandi deviazioni. Come spiegare le differenze?
Risposta:

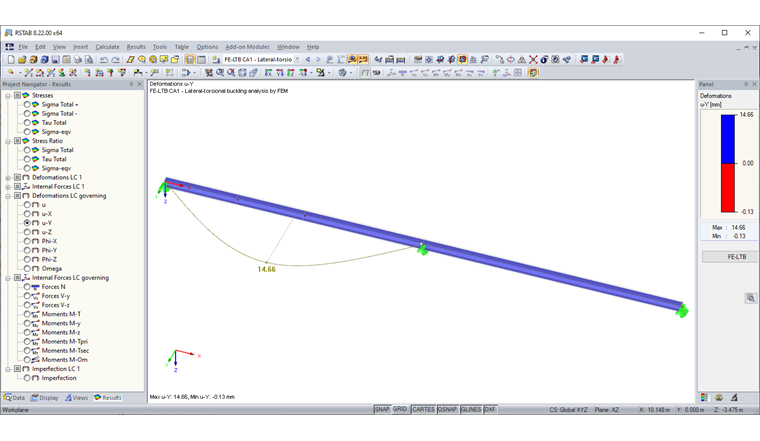

Le forze interne e gli spostamenti generalizzati sono determinati secondo l'analisi del secondo ordine per instabilità torsionale, tenendo conto di sette gradi di libertà. Nel caso di un calcolo lineare degli spostamenti generalizzati, un carico verticale o orizzontale risulta solo in una deformazione verticale o orizzontale. Poiché le forze interne si riferiscono alla struttura deformata e c'è un'analisi non lineare, questo non è valido per l'analisi di instabilità torsionale del secondo ordine.In RFEM 5 e RSTAB 8, è possibile verificare gli spostamenti generalizzati nel centro di taglio utilizzando il modulo aggiuntivo RF-/FE-LTB (vedere la Figura 02). Gli spostamenti generalizzati risultanti da spostamenti o rotazioni possono essere verificati solo in RFEM 5 utilizzando un modello di superficie.
