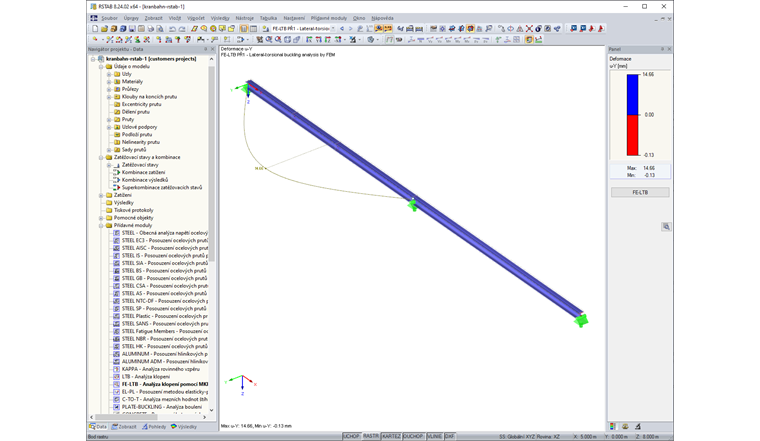

V programech RFEM 5 a RSTAB 8 je možné zkontrolovat deformace ve středu smyku pomocí přídavného modulu RF-/FE-LTB (viz Obrázek 02). Deformace, které dodatečně vyplývají z posunů nebo pootočení, lze v programu RFEM 5 zkontrolovat pouze pomocí plošného modelu.
Deformace jeřábové dráhy

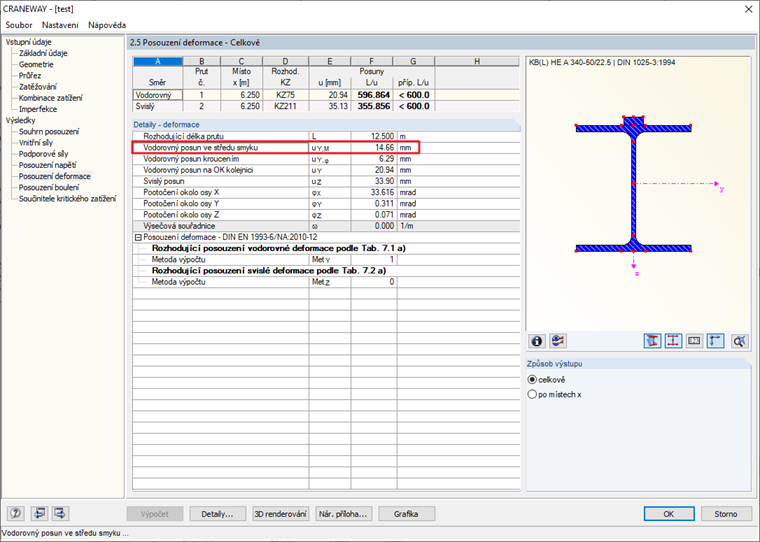

Snažím se ručně zkontrolovat deformace z přídavného modulu CRANEWAY. Dostávám ovšem velké odchylky. Jak lze tyto rozdíly vysvětlit?
Odpověď:
Vnitřní síly a deformace se stanoví podle teorie druhého řádu pro vzpěr zkroucením se zohledněním sedmi stupňů volnosti. Při lineárním výpočtu deformací vede svislé nebo vodorovné zatížení pouze ke svislé nebo vodorovné deformaci. Vzhledem k tomu, že vnitřní síly se vztahují k deformovanému systému a jedná se o nelineární analýzu, není pro posouzení ztráty stability v kroucení podle II. řádu platná.V programech RFEM 5 a RSTAB 8 je možné zkontrolovat deformace ve středu smyku pomocí přídavného modulu RF-/FE-LTB (viz Obrázek 02). Deformace, které dodatečně vyplývají z posunů nebo pootočení, lze v programu RFEM 5 zkontrolovat pouze pomocí plošného modelu.
