Отверстия используются для создания вырезанных областей поверхностей. Конечные элементы не создаются, и поверхностные нагрузки на отверстия не применяются.
граничные линии

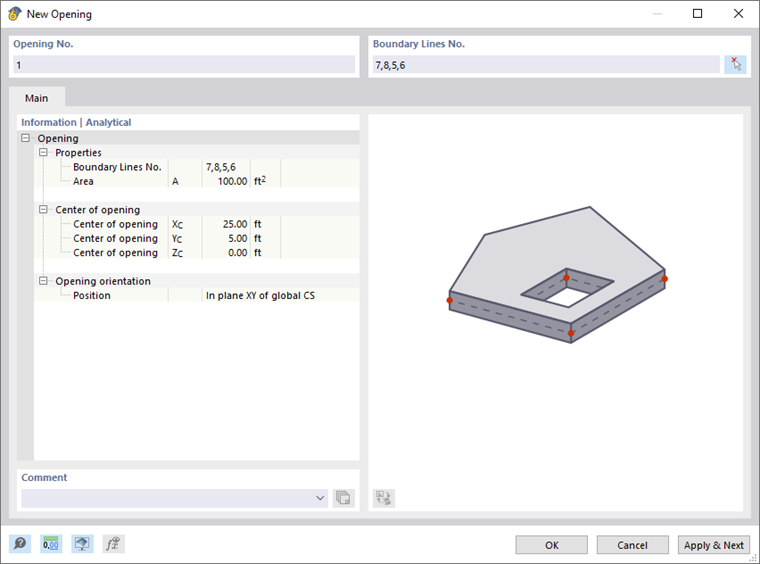

Для ввода отверстий можно использовать любые существующие ' граничные линии '. Линии должны образовывать замкнутую многоугольную цепь. Отверстия можно создать также на краю поверхности,
Также можно графически размещать отверстия прямо в поверхностях. Используйте кнопку списка на панели инструментов для доступа к отверстиям различной формы.
Типы определения основаны на типах линий, описанных в главе Линии , или на формах плоских поверхностей, описанных в главе Surfaces . После определения контурных линий создается отверстие, которое интегрируется в поверхность.
Информация | Аналитически
В данном разделе диалога представлен обзор важных свойств проема, таких как площадь и центральное положение.
