Основное

Вкладка Основные данные управляет основными параметрами модели.

' Диалоговое окно «Новая модель - основные данные» ', ' Вкладка «Основные»

model

Необходимо указать 'Название модели', поскольку оно также является именем файла модели. При этом 'Описание модели' задавать не обязательно. Она позволяет кратко описать модель. Наименование появляется в протоколе результатов, но больше не имеет никакой функции.

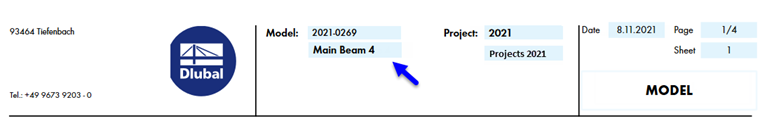

Описание модели в протоколе результатов

ПРОЕКТ

В списке 'Название проекта' выберите папку проекта, в которой вы хотите создать модель. Используйте кнопку , чтобы создать новый проект. Откроется диалоговое окно 'Создать новый проект', в котором нужно ввести соответствующие данные проекта.

' Диалоговое окно «Создать новый проект» '

Кнопка дает доступ к {%://000010 Центру Dlubal]]. Здесь вы можете задать проект, отличный от текущего (см.|current-project|моделей#).

Для справки, отображаются 'Описание проекта' и 'Папка для данных' выбранного проекта.

Тип модели

Тип модели определяет, будет ли анализироваться пространственная, плоская или одномерная модель. Если имеющаяся модель не является 3D, вы можете ограничить входные параметры уменьшенными координатами и степенями свободы в этом разделе диалога.

'2D | Типы XZ' подходят для стен и панелей, когда нагрузка действует только в направлении плоскости поверхности. Данные типы рекомендуется использовать также для плоских каркасных конструкций. '2D | Типы XY' представляют собой плоские поверхностные конструкции, такие как пластины, которые напряжены перпендикулярно плоскости поверхности. Функции '3D' позволяют выполнять пространственный расчет плоской системы, например, при использовании несимметричных сечений с углами поворота, таких как ветровые связи.

'1D | Типы X' позволяют моделировать одномерные балочные конструкции, такие как неразрезные балки. Опять же, опция '3D' позволяет выполнять пространственный расчет повернутых сечений.

Тип модели можно также изменить впоследствии. Однако это может привести к потере данных; например, при уменьшении 3D-модели до пластины.

Инициализация новой модели

С настройкой по умолчанию 'Пустой' необходимо задать все данные модели с нуля. В качестве альтернативы, можно предварительно задать шаблон. Существуют следующие возможности:

• Существующая модель в качестве копии: Предварительно установлена копия файла.
• Шаблон: Вы можете использовать файл шаблона, сохраненный как {%://000224 Шаблон]].
• Блок: В качестве компонента модели можно предустановить блок {%/000225]].

Выберите шаблон или блок из списка ниже. Используйте кнопку для доступа в {%://000010 Центр Dlubal]], где представлен обзор всех шаблонов.

Начальная решётка здания

{%/000221 решётка здания]]облегчает ввод модели: Точки пересечения плоской или пространственной сетки, состоящей из линий, представляют собой точки определения для линий, стержней и поверхностей.

В этом списке вы найдете четыре #extbookmarkmanual|image043177|Предустановленные типы решеток зданий, которые можно при необходимости настроить и использовать для ввода данных.

Главные объекты для активации

В этом разделе диалога можно управлять основными типами объектов, которые будут использоваться в модели:

• {%/000039 Стержни]]: 1D объекты
• {%/000040 поверхностей]]: Объекты 2D
• {%/000042 Тела]]: 3D объекты

После деактивации записи, соответствующие записи не будут отображаться ни в навигаторе, ни в таблицах.

Комментарий

Здесь можно ввести текст, чтобы добавить комментарий к модели. Данный комментарий также появится в протоколе результатов.
