Случаи несовершенств описывают основные условия несовершенств. Используйте их, чтобы определить, следует ли учитывать геометрические несовершенства или эквивалентные нагрузки. Соответствующие спецификации можно найти в отдельных нормах.

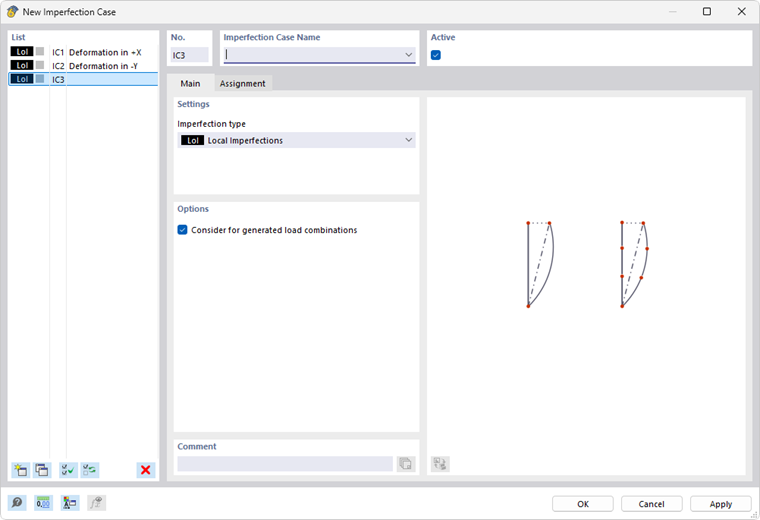

Основное
Вкладка « Основные » управляет типом несовершенства. Несовершенства могут быть учтены, например, в виде эквивалентных нагрузок, геометрических предварительных деформаций или наклонов по этажам.
На вкладке Придание случай несовершенства можно придать конкретным загружениям и сочетаниям.
Предпочтения

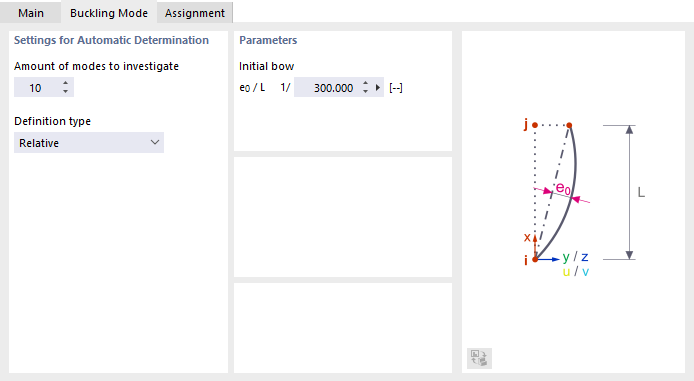

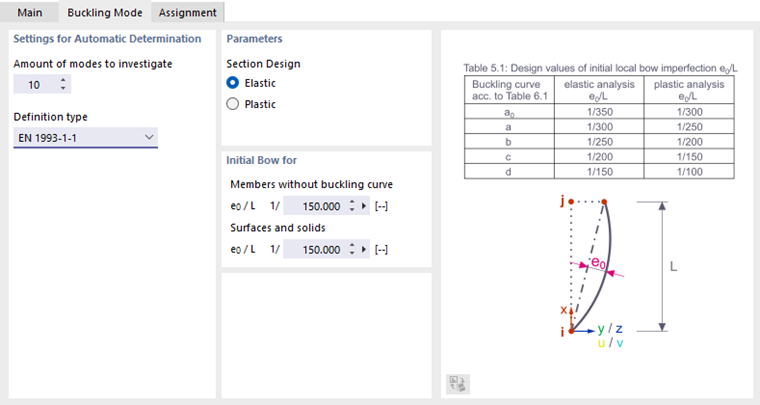

Для выбора доступны в списке различные типы несовершенств.
Только местные несовершенства
Несовершенства представлены эквивалентными нагрузками. Наклоны и строительный подъем зависят от нормальных сил. Эти несовершенства можно задать в навигаторе в категории Местные несовершенства для стержней и блоков стержней.
Условные нагрузки от загружения
Несовершенства основаны на нагрузках конкретного загружения. Это загружение можно придать во вкладке Условные нагрузки из загружения или создать новое загружение.
Начальное колебание через таблицу
Этот тип несовершенства позволяет представить несовершенства этажами. Задайте параметры во вкладке Начальное отклонение с помощью таблицы.
Статическая деформация
Несовершенства основаны на деформациях загружения или сочетания нагрузок. Задайте определяющие параметры во вкладке статическая деформация.
В списке 'Тип источника' выберите, будут ли перемещения основаны на загружении или сочетании нагрузок.
Группа случаев несовершенств
Этот тип несовершенства позволяет комбинировать спецификации из нескольких случаев несовершенства. Вы можете сгруппировать случаи несовершенства во вкладке {%><#imperfectionCasesGroupTab Группа случаев несовершенства]] и масштабировать их по коэффициентам.
Опции
Флажок 'Придать ко всем сочетаниям нагрузок без приданного случая несовершенства' установлен по умолчанию. Эта опция гарантирует, что случай несовершенства будет учтен для всех сочетаний нагрузок, которые не включены путем ручного выбора во вкладке Придание.
Пример
Во вкладке 'Придание' "Ветровое" загружение присваивается вручную. Таким образом, все сочетания нагрузок, использующие данное загружение, будут назначены автоматически. Однако для сочетаний нагрузок без ветра случай несовершенства учитывается только в том случае, если активирована опция 'Назначить ко всем сочетаниям нагрузок без приданного случая несовершенства'.

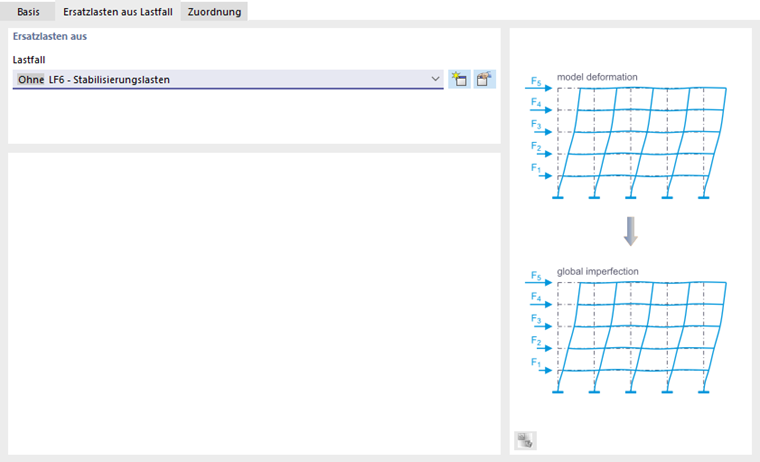

Условные нагрузки от загружения
В качестве типа несовершенства доступны условные нагрузки (см.
Данные несовершенства можно описать в загружении с помощью эквивалентных нагрузок. Придайте этому загружению категорию загружения « Отсутствует », чтобы оно не учитывалось в комбинаторике, а только как загружение с несовершенством. Таким образом, можно задать, например, стабилизирующие нагрузки независимо от нормальных сил - в отличие от наклонов или «условных нагрузок», которые действуют как эквивалентные нагрузки, связанные с нормальными силами.
Выберите загружение из списка или создайте новое загружение с помощью кнопки
.
Начальное колебание через таблицу
Начальное отклонение доступно в качестве типа несовершенства (см. рисунок Выбор типа несовершенства).
Несовершенства уровня
Нормативное перемещение здания можно описать в таблице. Таким образом, вам не нужно задавать несовершенства для каждой отдельной колонны. Уровни этажа в таблице определяют способ перемещения узлов в пределах сечений здания.
Определите ординаты этажей и придайте наклоны. Используйте кнопку
, чтобы добавить строки. Убедитесь, что ординаты установлены в порядке возрастания. На основе этих характеристик, RFEM определяет геометрическое перемещение и применяет его к узлам КЭ.
Опции
Если несовершенства не должны быть связаны с общей системой координат XYZ, вы можете выбрать пользовательскую 'систему координат' или создать новую. 'Направление уровня' определяет ординаты этажей; таким образом, возможны и вертикально ориентированные начальные колебания.
'Направление несовершенства' задает направления, в которых применяются наклоны. С 'XY' в качестве настройки по умолчанию, наклоны в таблице указаны для направлений X и Y. Если они действуют только в одном направлении, определите соответствующую ось в списке.
В таблице 'коэффициент колебания' отображается 'обратно 1'. При деактивации флажка, значения появляются в виде десятичных чисел.
Статическая деформация
Статическая деформация доступна в качестве типа несовершенства (см. изображение {%://#image022826 Выбор типа несовершенства]]).
'Форма несовершенства' основана на деформациях загружения или сочетания нагрузок. Геометрические предварительные деформации масштабируются до величины.
Форма несовершенства из
Выберите определяющее загружение или сочетание из списка. Используйте кнопку
, чтобы создать новое загружение или сочетание.
Величина несовершенства
'Исходное место' определяет место в модели, перемещение которого служит ориентиром для сагитты. Обычно это место с наибольшим смещением. Однако, вы также можете выбрать другой узел из списка или задать его графически с помощью кнопки
.
Если несовершенства не должны быть связаны с общей системой координат XYZ, вы можете выбрать пользовательскую 'систему координат' или создать новую. 'Направление несовершенства' определяет ориентацию несовершенств. Опция 'S' позволяет учитывать несовершенства, которые являются пространственными, например, возникающие в моделях оболочек.
Задайте 'Величину несовершенства', которая представляет максимальное геометрическое перемещение. Перемещения узлов КЕ масштабируются до этого значения. Основой является деформация указанного выше загружения или сочетания нагрузок.
Группа случаев несовершенств
Группа случаев несовершенства доступна в качестве типа несовершенства (см. изображение {%://#image022826 Выбор типа несовершенства]]).
Вы можете объединить несколько случаев несовершенства в одну группу и, таким образом, учесть их одновременно. Эта функция часто полезна при потере устойчивости оболочки, чтобы применить общие несовершенства и местную потерю устойчивости.
Задайте случаи несовершенств, которые требуется объединить. Используйте кнопку
, чтобы добавить строки в таблицу.
К каждому случаю несовершенства можно применить 'Коэффициент'. Используйте 'Оператор', чтобы задать, действуют ли случаи несовершенств одновременно ('и') или являются взаимоисключающими ('или').
Придание
В закладке Придание можно придать одно или несколько загружений или сочетаний нагрузок случаю несовершенства. Только после этого в расчете будет учитываться случай несовершенства.
Придать
Столбец 'К приданию' перечисляет все созданные вами загружения. Чтобы перенести загружение в список 'Приданные объекты', можно использовать следующие возможности:
- Дважды щелкните на загружение.
- Выбрать загружение. Затем нажмите кнопку
.
Приданные объекты
Столбец 'Приданные объекты' управляет всеми загружениями, которые вы придаёте случаю несовершенства. Например, если вы хотите учесть случай несовершенства 'Ветер в +X' с помощью загружения 'Ветер в +X', перенесите это загружение в список, как описано выше. Если мастер сочетаний активен, также придаются все сочетания нагрузок, использующие это загружение.

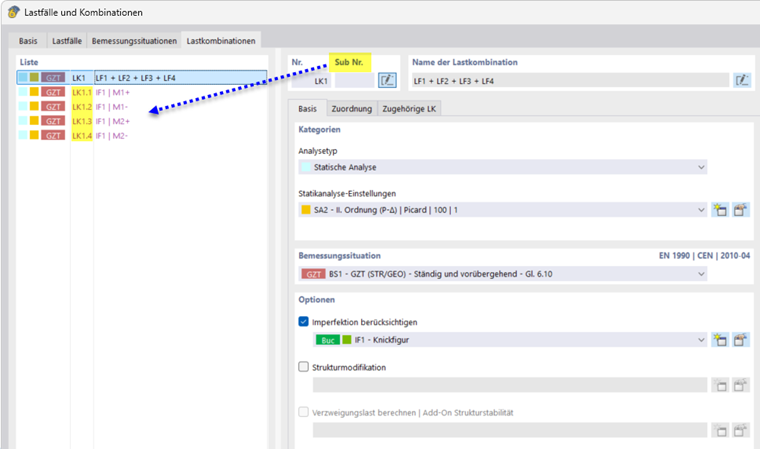

Таким образом, вы можете сравнить случаи несовершенств с направлениями действия загружений: Например, случай несовершенства с наклоном в оси X влияет на ветровую нагрузку в оси X; случай несовершенства вдоль Y, для ветровой нагрузки вдоль Y. В неприданных сочетаниях нагрузок (без ветровых нагрузок) рассматривается каждый случай несовершенства отдельно. RFEM создает два сочетания нагрузок, каждое с одинаковыми критериями суперпозиции, но разными случаями несовершенства.
