Создать перпендикулярную линию из точки на линию

Во время моделирования у вас есть возможность определить перпендикулярную линию из узла или любой точки к линии. Чтобы открыть соответствующее диалоговое окно, выберите в меню возможность « Инструменты » → «Изменить линии» → «Создать перпендикулярную линию от точки к линии » (см.|изображение046318|Инструменты моделирования#). В качестве альтернативы, можно использовать кнопку на панели инструментов CAD.

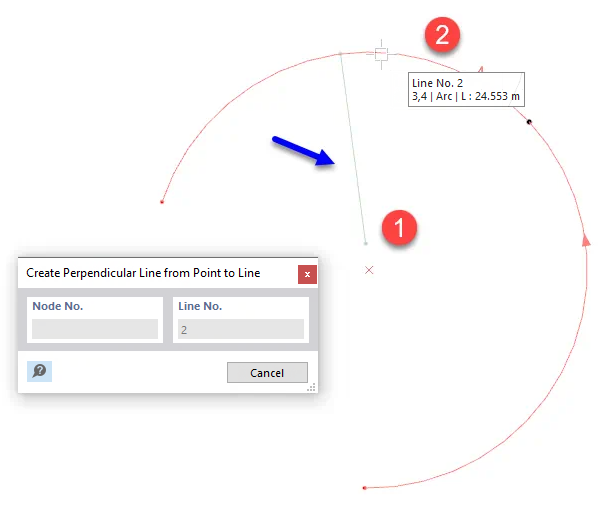

Валка отвеса

Щелкните по узлу или любой точке в рабочем окне. При перемещении указателя мыши над линией, вы можете увидеть перпендикуляр к этой линии в предпросмотре. Если возможно несколько перпендикулярных линий, как в случае дуги, перпендикуляр будет создан в точке выбранной линии, которая находится ближе всего к указателю мыши.
