Параметры сетки

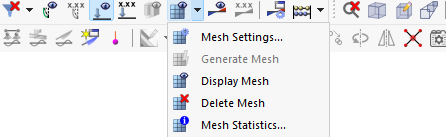

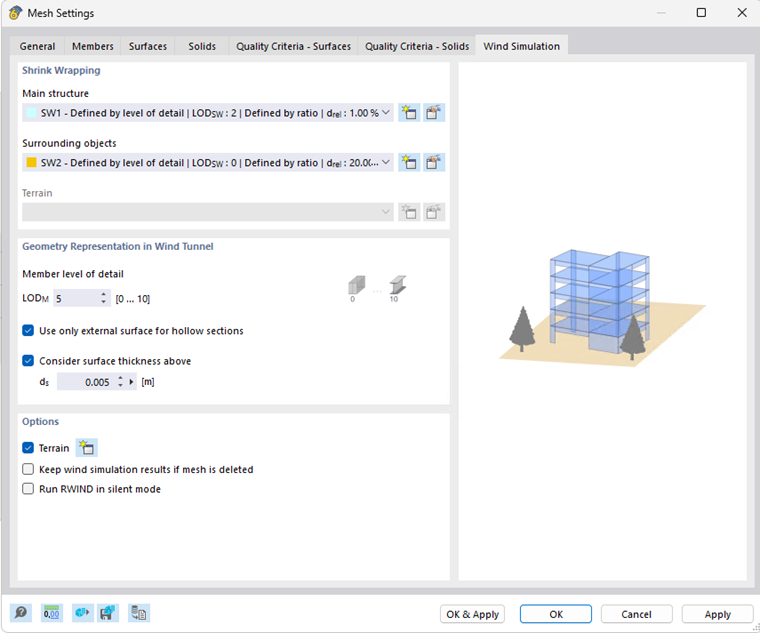

Диалоговое окно 'Параметры сетки' позволяет управлять общими характеристиками для создания сетки КЭ. Можно открыть данное диалоговое окно, выбрав Параметры сетки в меню Расчет или использовав аддон, например

Общие сведения

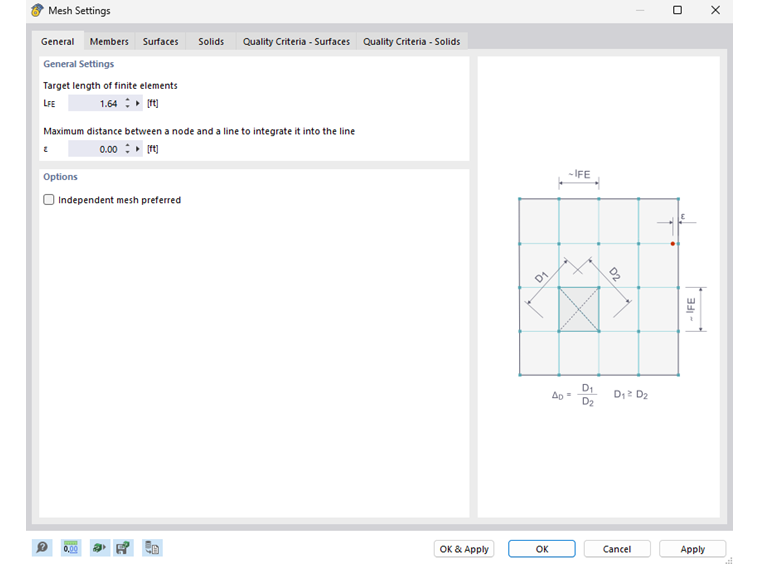

В закладке Общие данные можно настроить размер сетки по умолчанию, используемый RFEM при создании сетки КЭ.

Основные параметры

'Требуемая длина конечных элементов' определяет размер ячейки, на основе которого создается сетка КЭ. Чем короче длина КЭ, тем плотнее будет сетка и тем точнее будут результаты. Однако при этом увеличивается количество данных, которые необходимо рассчитать, и время вычислений, поскольку для каждого последующего узла КЭ необходимо решать дополнительные уравнения. Кроме того, мелкоячеистая сетка приводит к более частому появлению эффектов сингулярности.

'Максимальное расстояние между узлом и линией' указывает расстояние узла от линии, на котором он автоматически интегрируется в линию. Если расстояние узла больше, чем это предельное значение, RFEM создает новый узел КЭ.

Опции

Флажок 'Предпочитаемая независимая сетка' позволяет создавать конкретные сетки КЭ для поверхностей или тел с интегрированными объектами. Например, в случае плиты, лежащей на массиве грунта, тело массива грунта можно смоделировать с более крупной сеткой КЭ, чем плита. Таким образом, значительно уменьшается количество конечных элементов.

Стержни

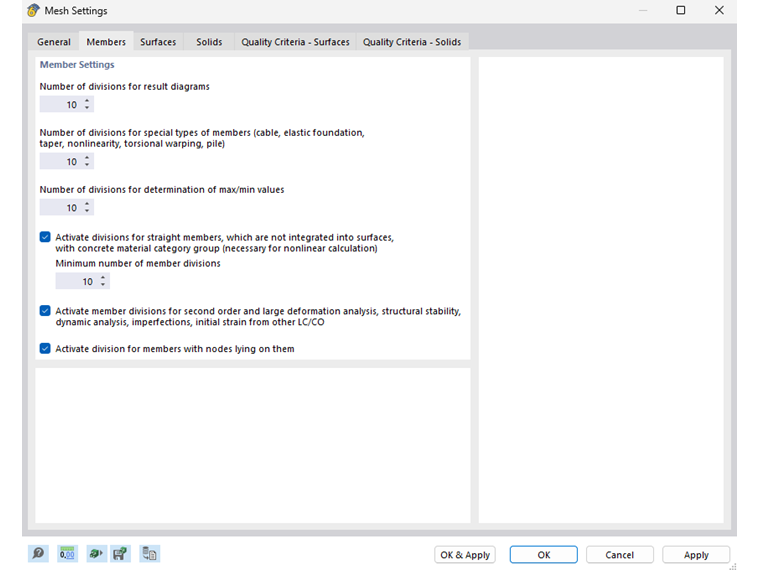

Вкладка « Стержни » определяет способ создания сетки КЭ на стержнях.

При необходимости можно настроить 'Количество делений' для эпюр результатов, специальных типов стержней и определения экстремальных значений. Если вы увеличите дробление, то сможете получить более мелкую диаграмму результатов. Однако, в большинстве случаев, настроек по умолчанию достаточно.

Деление 'прямых стержней ... с категорией материала бетона' влияет на нелинейный расчет железобетонных стержней в состоянии с трещинами. Среди прочего, и-поверхности Расчет железобетонных конструкций может определить жёсткость (без трещин/с трещинами) в каждом конечном элементе для расчета деформации.

Функция 'Активировать деление стержней для расчета больших деформаций' позволяет для расчетов по методу больших деформаций разделить балки промежуточными узлами и, таким образом, определить их с более высокой точностью. При этом будет применено количество делений, заданное для специальных типов стержней.

Если отмечен флажок 'Активировать деление стержней для прямых стержней', то стержни, не интегрированные в поверхности, также делятся. RFEM создает узлы КЭ на свободных стержнях и учитывает их в расчете. Можно указать минимальное деление или значение длины КЭ L_FE.

С помощью функции 'Активировать деление для стержней с лежащими на них узлами', программа RFEM создает узлы КЭ в местах расположения стержней, где другие стержни соединены со стержнем, но не имеют с ним соединения.

Поверхности

Вкладка Поверхности определяет способ создания сетки КЭ на поверхностях.

Наиболее точные результаты получаются для конечных элементов, которые максимально приближены к форме квадрата. У квадрата соотношение подкосов равно D₁/D₂ = 1. В поле ввода 'Максимальное соотношение диагоналей прямоугольника КЭ' введите предельное значение Δ_D для соотношения диагоналей. Если вы уменьшите значение, будет создано больше треугольных элементов. С другой стороны, слишком большое значение приведет к созданию элементов с очень острыми или заданными углами. Это может привести к численным проблемам.

Криволинейная поверхность покрывается плоскими элементами в сетке КЭ. Угол наклона α определяет 'Максимальное отклонение от плоскости отдельного четырехугольного элемента'. Это значение описывает угол между нормалями двух элементов (см. рисунок {%://#image025717 Угол наклона α]] ). Если допустимый угол наклона превышен, то они подразделяются на треугольные элементы.

Если вы определили модель как '2D | XY | | Плита' (см. Основная глава), возможно 'уплотнение сетки вдоль линий' ( в процессе подготовки ). Это позволяет создать меньшие элементы КЭ на всех линиях, чтобы лучше аппроксимировать, например, результаты вдоль опертых линий. Отношение Δ_b относится к общему размеру сетки. Он описывает расстояние дробления от линий до краев.

С помощью опции 'Интегрировать неиспользованные объекты в поверхности' вы также можете создавать узлы КЭ на объектах, которые не имеют других функций для поверхности (например, свободные узлы без опор и нагрузок, конструктивные линии на поверхностях). По умолчанию эта функция отключена, потому что конструктивно нерелевантные объекты не искажают сетку КЭ.

'Форму конечных элементов' можно задать тремя способами:

• Треугольники и четырехугольники: настройка по умолчанию
• Только треугольники: вариант, если четырехугольники вызывают сильные искажения сетки
• Только четырехугольники: опция повышения точности результатов

Для дополнительных параметров управления используйте флажки 'Те же квадратные стержни, где возможно' и 'Треугольники для мембран'.

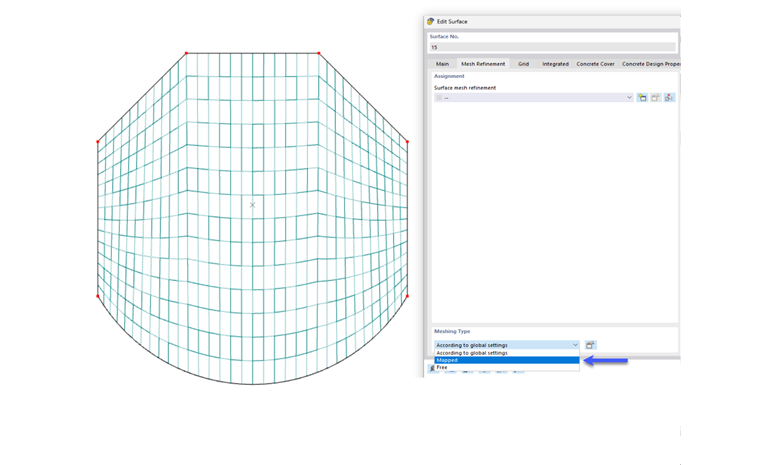

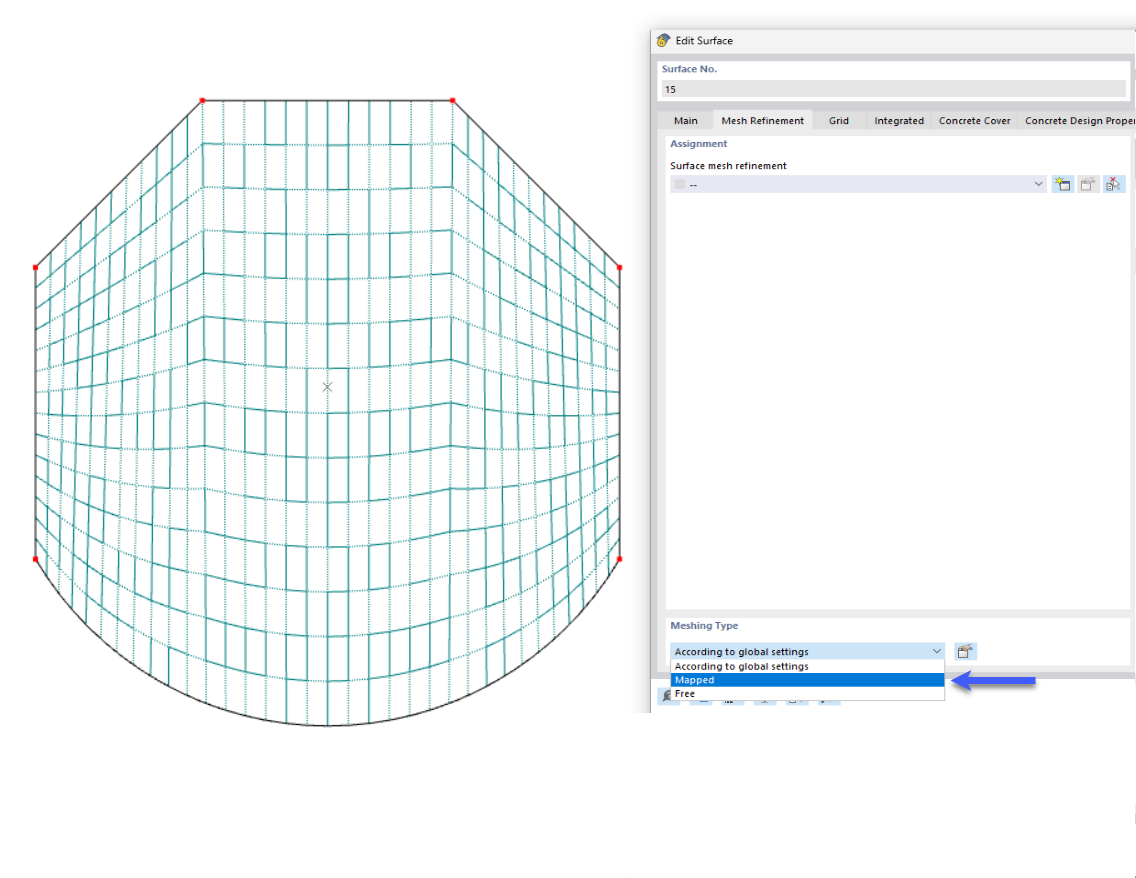

Если отмечен флажок 'Предпочесть сопоставленную сетку', программа RFEM попытается настроить сетку КЭ по граничным линиям поверхностей. Вы можете задать этот тип создания сетки КЭ отдельно для каждой поверхности (вкладка 'Уплотнение сетки' в диалоговом окне 'Изменить поверхность').

Структурированная сетка состоит исключительно из четырехугольников. В общем, структурированная сетка дает «более точные» результаты. Поскольку в системе уравнений содержится меньшее количество неизвестных переменных, рекомендуется данный метод для создания сетки.

Тела

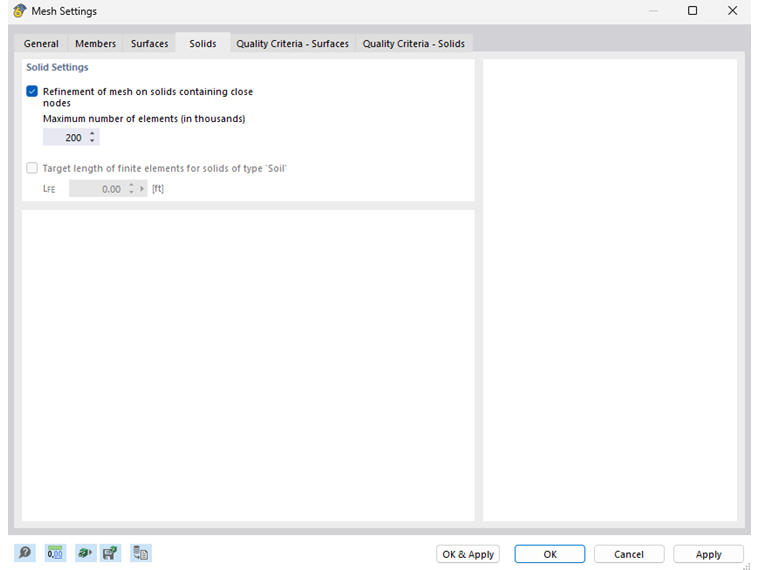

Вкладка Тела определяет способ создания сетки КЭ на телах.

Если активировать функцию 'Уплотнение сетки на телах, содержащих близкие узлы', программа RFEM выполнит уплотнение сетки для тел, узлы которых находятся очень близко друг к другу. Таким образом, узлы будут правильно определены с сеткой КЭ. Размер ячейки тела определяется кратчайшим расстоянием между узлами.

'Максимальное количество элементов' представляет собой верхний предел создаваемых 3D элементов.

Вы можете получить доступ к флажку 'Требуемая длина конечных элементов для тел типа Грунт', если аддон -rfem-6/dopolnitelnye-raschety/geotehnicheskij-raschet/geotechnicheskij-raschet-vvod Geotechnical Analysis] активирован (требуется лицензия). Таким образом можно задать конкретный размер сетки по умолчанию L_КЭ для массивов грунта и создать более крупные сетки тел без «уплотнения сетки».

Критерии качества - поверхности

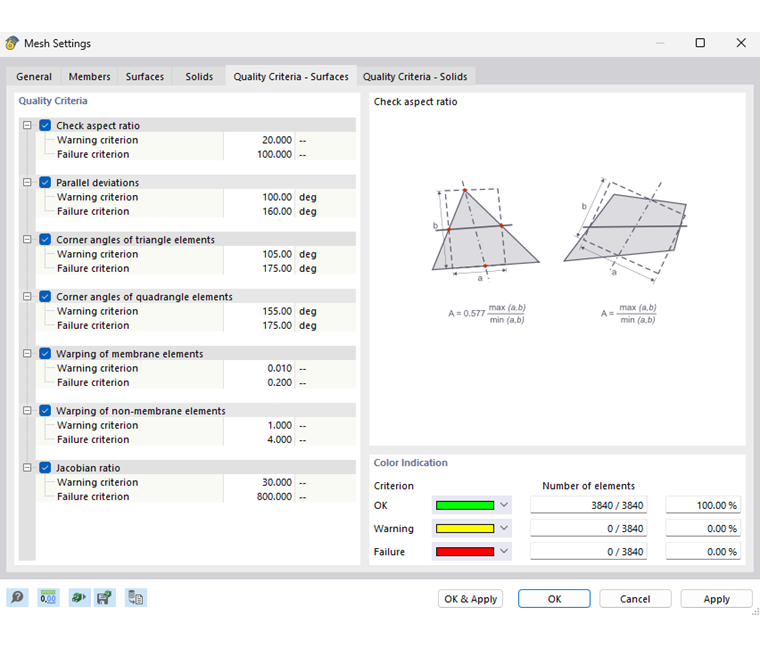

Вкладка Критерии качества - поверхности управляет спецификациями качества для создания 2D элементов.

Критерии качества

В этом разделе диалога можно задать различные критерии, которые проверяются после создания сетки КЭ. Если вы деактивируете критерий, RFEM не будет выполнять соответствующую проверку.

Для каждого типа проверки можно задать значение, от которого применяется 'критерий предупреждения' и 'критерий отказа'.

Цветовая индикация

После создания сетки КЭ, RFEM показывает 'Количество элементов', которые соответствуют критериям качества, а также те, с которыми возникают проблемы. Это позволяет оценить согласованность сетки КЭ.

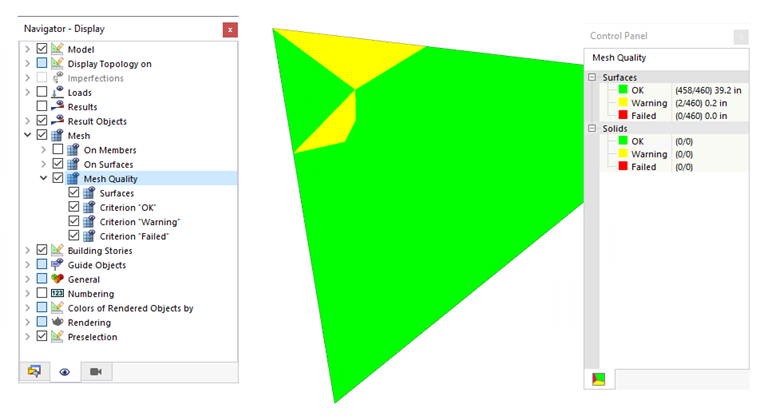

Качество сетки КЭ также можно проверить на модели: В 'Навигаторе - Изобразить' активируйте параметр "Качество сетки" в категории 'Сетка'.

Критерии качества - тела

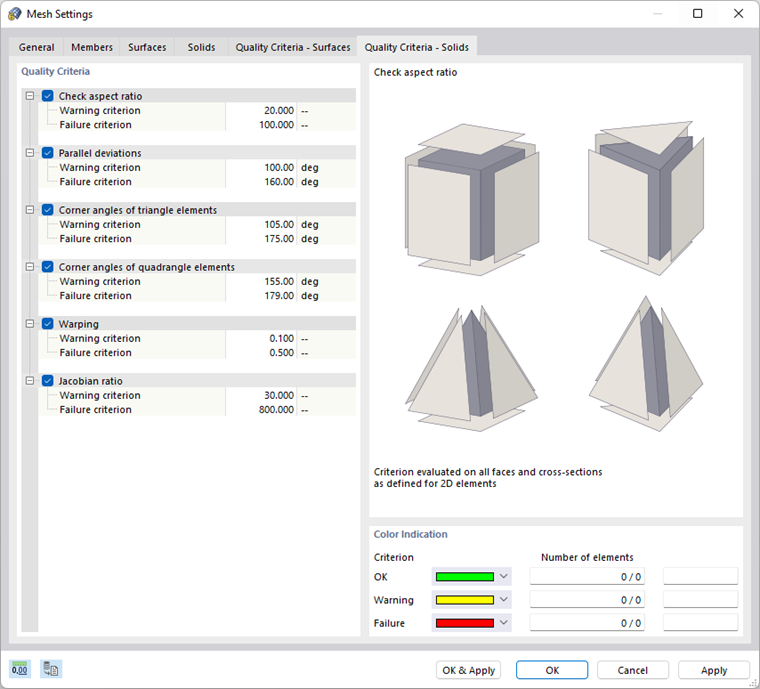

Вкладка Критерии качества - Тела управляет спецификациями качества для создания 3D элементов.

Критерии качества

В этом разделе диалога можно задать различные критерии, которые проверяются после создания сетки КЭ. Если вы деактивируете критерий, RFEM не будет выполнять соответствующую проверку.

Для каждого типа проверки можно задать значение, от которого применяется 'критерий предупреждения' и 'критерий отказа'.

Цветовая индикация

После создания сетки КЭ, RFEM показывает 'Количество элементов', которые соответствуют критериям качества, а также те, с которыми возникают проблемы. Это позволяет оценить согласованность сетки КЭ.
