Сочетания нагрузок

Сочетание нагрузок ( CO ) сочетает в себе загружения в соответствии с критериями сочетания расчетной ситуации. Сочетания нагрузок представляют собой различные варианты способа комбинирования загружений, содержащихся в сочетании воздействий. Сочетание нагрузок комбинирует нагрузки установленных загружений в "одном большом загружении" с учетом частичных коэффициентов надежности.

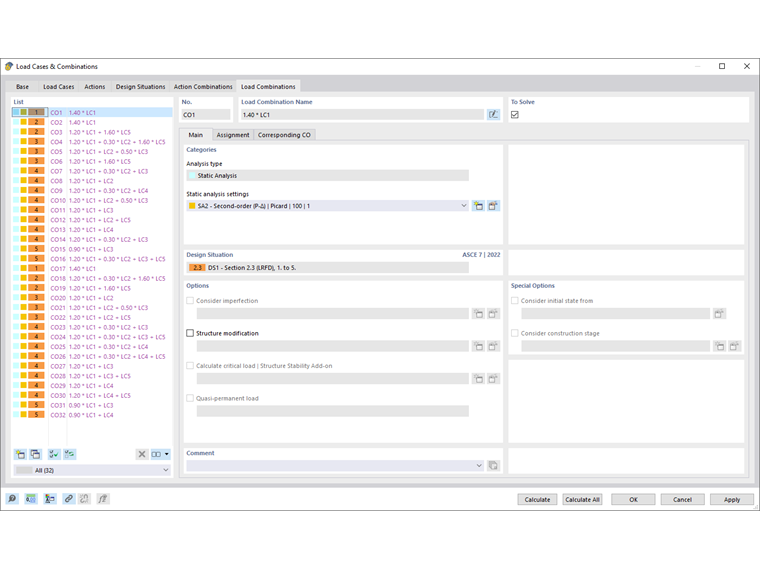

' Вкладка «Сочетания нагрузок» 'в диалоговом окне' Загружения и сочетания '

При активации вкладки, сочетания нагрузок создаются по правилам сочетаний нормативов. Они упорядочены по расчётным ситуациям. Если вы деактивировали мастер комбинаторики во вкладке «Основные» (см.|помощник-сочетания|глава База#), необходимо создать сочетания нагрузок вручную (см. Определение сочетания нагрузок вручную).

«Название сочетания нагрузок» - это краткое описание. Оно основано на коэффициентах надежности и номерах загружений, а также отражает правила комбинирования.

Если вы активировали Названия сочетаний по категориям воздействий во вкладке «Основные данные», названия отображаются с описаниями категорий воздействий.

Названия сочетаний с описанием категорий воздействий

Флажок «Решить» определяет, будет ли выбранное сочетание нагрузок проанализировано во время расчёта.

Основное

Вкладка « Основные » управляет общими характеристиками сочетания нагрузок, выбранного в «Списке» слева.

Категории

«Тип расчета» предустановлен в соответствии с категорией загружения (см.|категории|раздел Загружения#). Если вы не активировали какие-либо аддоны в данных базы данных модели, отображается запись «Статический расчёт».

В списке «Настройки статического расчета» можно выбрать метод расчёта, по которому будет анализироваться сочетание нагрузок. Доступны следующие типы расчёта:

• Геометрически линейный
• Нелинейный (P-Δ)
• Большие деформации

Типы расчёта описаны в главе Параметры статического расчёта. Используйте кнопку , чтобы добавить новый тип расчёта.

Расчетная ситуация

В данном разделе диалога определяется расчетная ситуация, которая лежит в основе выбранного сочетания нагрузок (см.главу Расчетные ситуации).

Опции

Если вы активировали флажок «Учитывать несовершенство» для загружения во вкладке «Загружения», здесь указывается случай несовершенства, учитываемый для данного загружения в сочетании нагрузок. По умолчанию неприданные случаи несовершенства применяются ко всем сочетаниям нагрузок, которым не был придан случай несовершенства (см.|Опции|главу Случаи несовершенств#).

Флажок «Модификация конструкции» позволяет учесть регулировку жесткости или специальную обработку нелинейностей в сочетании нагрузок. Эти функции описаны в разделе {%://000085 Модификации конструкции]]. Выберите требуемое изменение конструкции из списка или создайте новый тип изменения с помощью кнопки .

Специальные опции

Если вы активируете флажок «Учитывать начальное состояние из», вы можете выбрать из списка сочетание нагрузок, деформации которых представляют начальное положение для выбранного сочетания. Таким образом, можно определить, например, влияние предварительного напряжения.

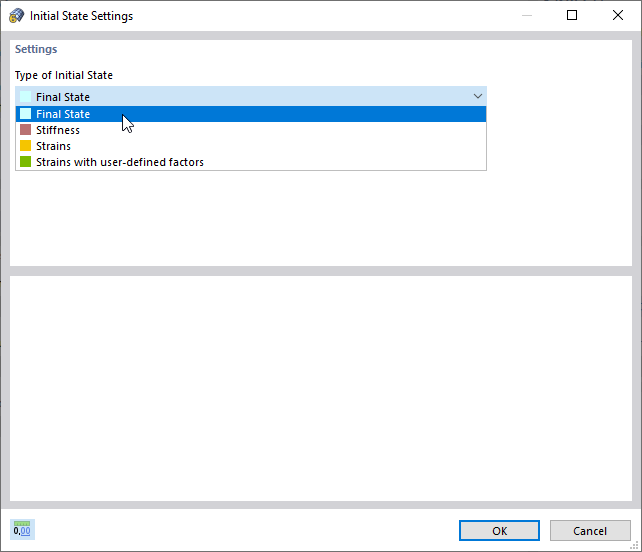

Кнопка справа от списка открывает диалоговое окно «Параметры исходного состояния». Определите доступный «Тип начального состояния».

Выберите тип начального состояния

Все опции описаны в Раздел Загружения .

Придание

Присвоение загружений для сочетаний нагрузок

На вкладке Придание можно проверить загружения, включённые в сочетание нагрузок, и по каким критериям они комбинируются.

Придано к СН

В данных столбцах сообщается о загружениях, включая соответствующие коэффициенты надежности и коэффициенты сочетаний. Значения, указанные в столбце «Коэффициент», основаны на коэффициентах в соответствии с нормативом. Для EN 1990 ими являются частичные коэффициенты надежности γ, коэффициенты комбинирования ψ, понижающие коэффициенты ξ и, если применимо, коэффициенты надежности K_FI воздействия. Они применяются в зависимости от расчетной ситуации и категории воздействия.

Если воздействие по EN 1990 действует в сочетании как «Ведущее», оно соответственно отмечается. Учитывается как воздействие Q_k,1 в правилах комбинирования.

Ручной ввод сочетания нагрузок

Используйте кнопку в нижней части «Списка», чтобы добавить сочетание нагрузок вручную. Вкладка «Придание» будет соответствующим образом скорректирована. Эта схема находится также тогда, когда вы не используете мастер комбинаторики.

Определение сочетания нагрузок вручную

В столбце «Существующие загружения» перечислены все созданные вами загружения. Для переноса загружения в список «Придано для СН», используйте следующие возможности:

• Дважды щелкните на загружение.
• Выбрать одно или несколько загружений, удерживая нажатой клавишу Ctrl. Затем нажмите кнопку .

Чтобы изменить коэффициент загружения, активируйте первый столбец строки этого загружения. Введите правильный коэффициент или выберите его из списка.

В разделе диалога «Синтаксический ввод» можно непосредственно задать сочетание нагрузок, введя загружения с коэффициентами. Затем придайте критерий определения с помощью кнопки .
