Конструкция
Функции программы

нагрузки на линию

Линейные нагрузки - это силы, моменты или массы, действующие на линиях. Нагрузки на линии аналогичны Нагрузкам на стержень. Однако в них отсутствуют опции, для которых требуются данные о материалах, такие как температурные нагрузки или осевые деформации.

Важный

Поскольку стержень является свойством линии, линейные нагрузки могут также действовать на стержни. Только не забудьте, что линия должна принадлежать поверхности. Линейные нагрузки нельзя применить к чисто балочным конструкциям.

Выберите в списке 'Загружение', которому требуется придать нагрузку.

Категории

Следующие параметры доступны в списке 'Тип нагрузки':

  • Сила: Нагрузка - это направленная величина вдоль линии.
  • Момент: Нагрузка является произведением силы и плеча.
  • Масса: Масса является свойством материи для Динамические расчёты.

Важный

Чтобы учесть массу в расчете, активируйте функцию Активная масса в диалоговом окне 'Параметры статического расчета' (см.|изображение023612|Основные параметры#).

Список 'Распределение нагрузки' предоставляет различные варианты изображения расположения нагрузок.

Схема распределения нагрузки показана в верхней графике диалога. В разделе диалога 'Параметры' можно указать значения, расстояния и другие параметры нагрузки.

В списке 'Система координат' задайте, действует ли нагрузка в направлении местных осей линии xyz или общих осей XYZ. В качестве альтернативы, можно выбрать пользовательскую систему координат или создать новую. Местная ось х представляет собой продольную ось линии. Ось z, как правило, параллельна общей оси Z.

Выберите 'Направление нагрузки' из списка, чтобы задать воздействие нагрузки. В зависимости от системы координат, для выбора доступны местные оси линии x, y, z, общие оси X, Y, Z или пользовательские оси U, V, W.

Нагрузка на линию может быть связана с реальной длиной (например, нагрузка от веса) или с длиной проекции (например, снеговая нагрузка). Направление нагрузки показано в скетче диалога.

Инфо

Линейные нагрузки всегда сохраняют исходное направление: Кроме того, при расчете по теории второго порядка или анализом больших деформаций, локально заданные нагрузки не учитываются с закручиванием линии.

параметры

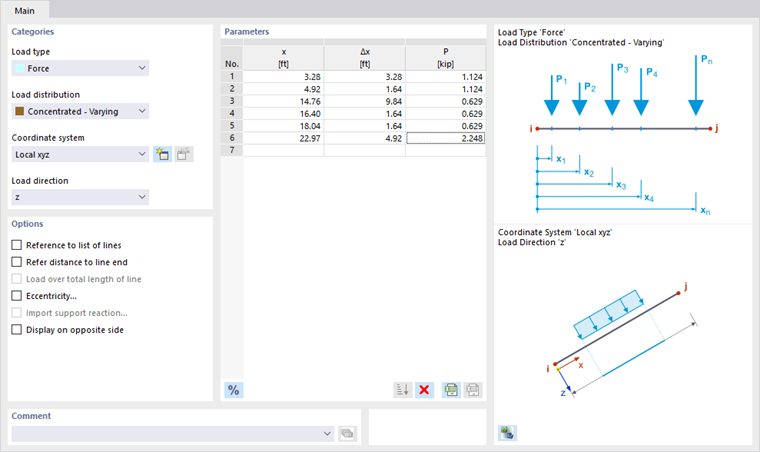

Укажите значение нагрузки силы, момента или массы. Для сосредоточенных или переменных нагрузок доступно несколько полей ввода, где можно описать нагрузку на линию. Значение соответствующих параметров показано в сетевом нагружении.

Инфо

Положительный момент действует по часовойс стрелке вокруг соответствующей положительной оси. Общие оси координат в рабочем окне помогут вам задать знак. Для локально заданных нагрузок можно отобразить оси линий с помощью кнопки Просмотр модели .

При задании сосредоточенных или трапециевидных нагрузок можно использовать кнопку Относительный/абсолютный ввод для переключения между относительным и абсолютным вводом расстояний.

Для различных нагрузок доступна таблица с описанием точек приложения нагрузки х по соответствующим значениям нагрузки.

Опции

Обычно нагрузка действует отдельно на каждую из линий, которые вы задаете в разделе диалога 'Придано к линиям'. Если вы установите флажок 'Ссылка на список линий', нагрузка на линию будет действовать по всей длине линий: RFEM применяет параметры трапециевидных нагрузок не к каждой линии отдельно, а ко всем линиям списка в целом (см.|изображение024179|Трапециевидная нагрузка#).

Инфо

'Список линий' позволяет применить нагрузку поперек линий без задания блока линий.

Флажок 'Ссылка на расстояние до конца линии' доступен только для нагрузок, действующих не по всей длине линии. Если вы активируете его, то сможете указать расстояния по отношению к концу линии в разделе диалога 'Параметры'.

При задании трапециевидных нагрузок вы можете использовать флажок 'Нагрузка по всей длине линии', чтобы контролировать, действует ли линейно переменная нагрузка непрерывно от начала до конца линии.

Флажок 'Эксцентриситет' доступен для типа нагрузки 'Сила'. Если вы отметите его, вы сможете задать воздействие внецентренной нагрузки в Закладка Эксцентриситет силы . Введите смещение нагрузки в начале линии и в конце линии. Расстояния ey и ez относятся к местным осям линии.

При установке флажка 'Импорт опорной реакции', в диалоговом окне становится доступной вкладка Импорт опорной реакции. Распределение нагрузки автоматически устанавливается как 'Переменная', чтобы распределение нагрузок соответствовало опорной реакции вдоль линии. Однако, если вам требуется постоянное распределение, задайте в списке распределение нагрузки на 'Равномерное - общее'.

На отображение векторов нагрузки можно повлиять с помощью функции 'Изобразить на противоположной стороне'.

Импорт опорной реакции

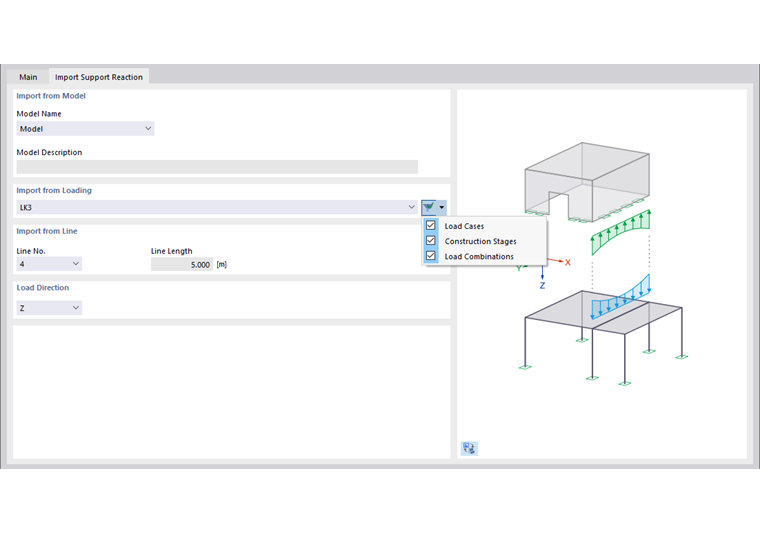

Вкладка Импорт опорных реакций позволяет импортировать опорную реакцию или опорный момент линии из другой модели в качестве нагрузки. Например, можно расчитать 2D плиты перекрытия, перенеся нагрузки от перекрытия к этажу.

Импорт из модели

В списке 'Название модели' выберите модель, из которой требуется импортировать опорную реакцию ("исходная модель"). Эта модель должна находиться в том же проекте Dlubal и иметь другой идентификатор модели (см.|параметры-model|Параметры модели#).

Импорт из нагрузок

Все загружения и сочетания нагрузок, содержащиеся в исходной модели, доступны для выбора в списке. Расчетные сочетания и расчетные ситуации недоступны, поскольку пакетные опорные реакции не могут быть импортированы. Для фильтрации записей используйте кнопку списка Список фильтров (см. рисунок выше).

При этом не имеет значения, доступны ли в исходной модели результаты загружения или сочетания нагрузок. Во время расчёта соответствующие результаты определяются автоматически в фоновом режиме.

Инфо

Нагрузка реакции связана с опорной нагрузкой исходной модели. Последующие изменения исходной модели автоматически переносятся в целевую модель. Таким образом, вы можете связать модели одного и того же проекта.

Импорт из линии

В списке выберите номер опертой линии, для которой требуется импортировать опорную силу или опорный момент. С помощью Типа нагрузки во вкладке 'Основные' можно задать импорт силы или момента.

Направление нагрузки

Выберите общую или местную ось линии, для которой компонент опорной реакции должен учитываться во время импорта.

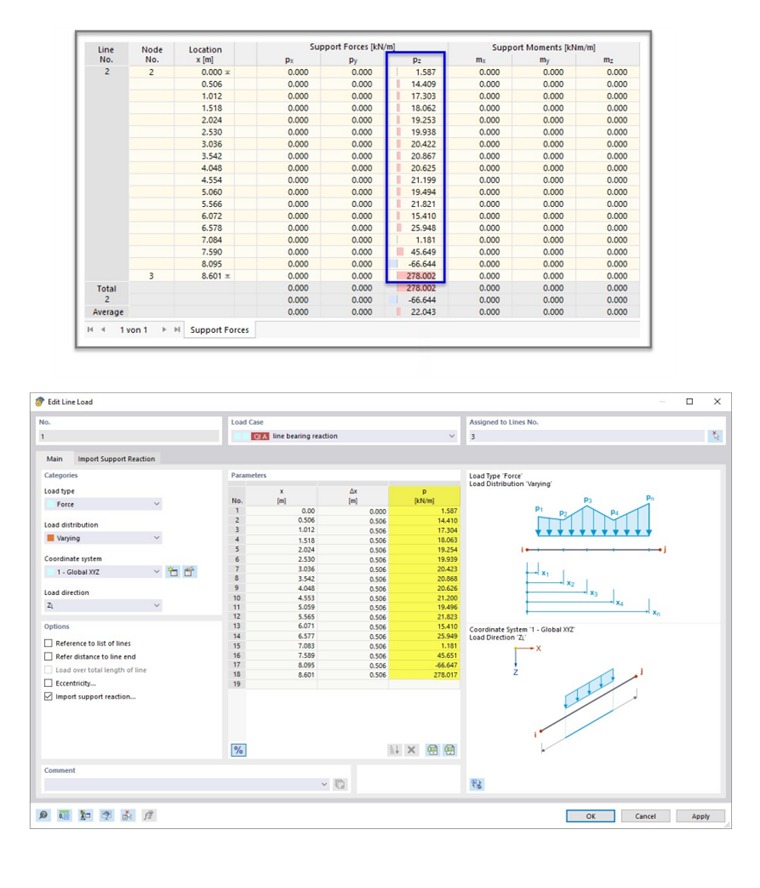

После расчета можно проверить импортированные значения нагрузок во вкладке 'Основные данные'.
