Панель управления отображается, когда результаты доступны в рабочем окне. Он предоставляет различные варианты отображения и управления. Можно изобразить или скрыть панель, выбрав Панель управления в меню Вид. Как вариант, используйте кнопку
.
Панель управления состоит из нескольких вкладок, в которых можно задать цвета, коэффициенты и объекты для результатов.
Цвета
При разноцветном изображении результатов, отображается в первой вкладке панели цветовая шкала с заданными диапазонами значений.
По умолчанию установлено одиннадцать цветовых зон, которые охватывают диапазон между крайними значениями в равноотстоящих интервалах. Процентное значение рядом с цветом указывает процент от общего распределения, который занимает данный цветовой диапазон.
Если результаты стержней отображаются в виде цветных диаграмм, в дополнение к результатам на поверхностях, доступны две вкладки 'Цвета' (см. рисунок выше). В этом случае присвоение цветов управляется отдельно.
Изменение цветов

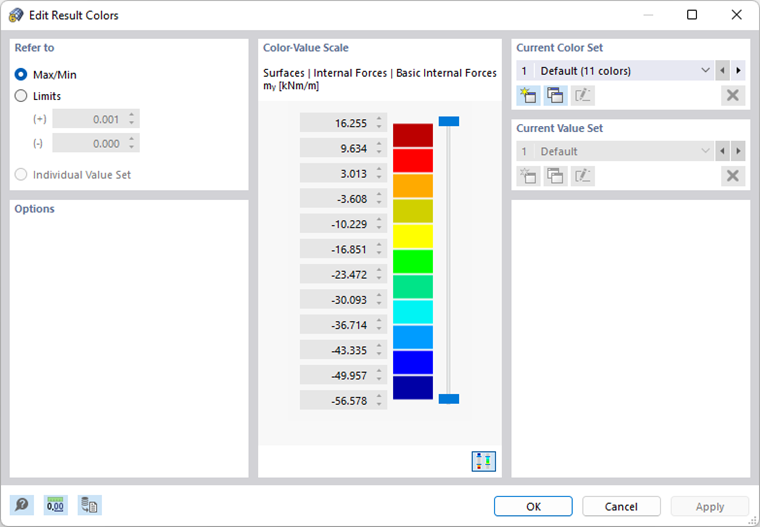

Для настройки цветовой шкалы, дважды щелкните на один из цветов или нажмите кнопку
на панели. Откроется диалоговое окно 'Изменить цвета результатов'.

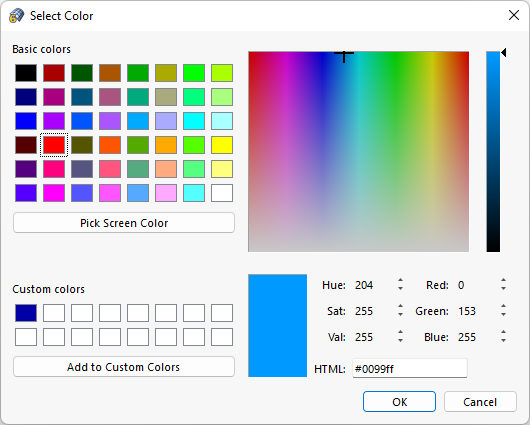

Для изменения цвета, дважды щелкните в соответствующем поле. В диалоговом окне 'Выбрать цвет' можно настроить цвет.
Изменение значений

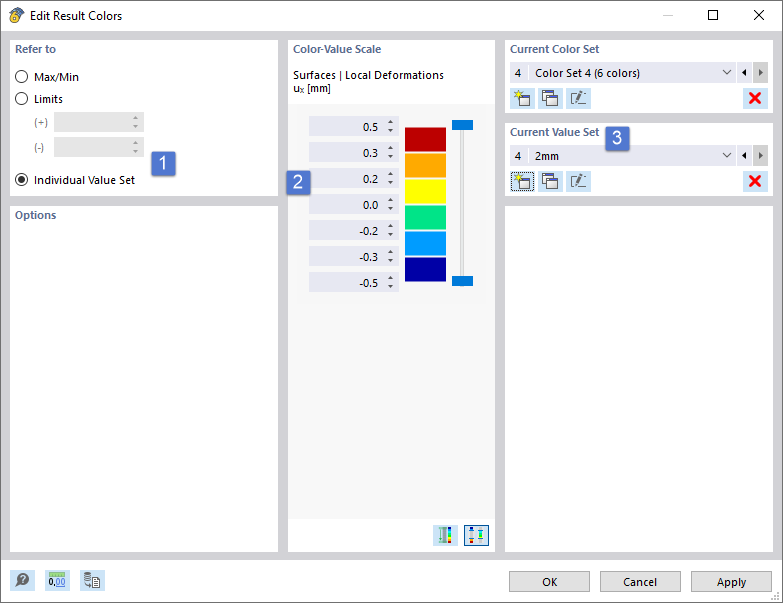

Чтобы изменить значения, присвоенные цветам, дважды щелкните на один из цветов или нажмите кнопку
на панели. В диалоговом окне Изменить цвета результатов активируйте параметр 'Индивидуальный набор значений' (1). Теперь можно вручную задать значения между отдельными цветовыми диапазонами (2). Только убедитесь, что значения расположены точно в порядке убывания.
Совет
Если вы укажете только максимальные и минимальные значения, можно использовать кнопку
для создания промежуточных значений в равноотстоящих интервалах.
Кнопка
, доступная в разделе диалога 'Актуальный блок значений', позволяет создавать шкалу значений (3) и придавать пользовательские диапазоны значений. Эта функция аналогична сохранению цветовой шкалы (см. рисунок Создание нового набора цветов). Блоки значений связаны с моделью; они глобально не доступны.
Настройка цветовых диапазонов

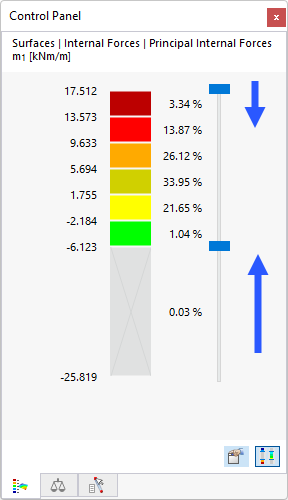

Чтобы уменьшить количество цветовых диапазонов, используйте ползунок рядом с цветовой шкалой. Вы можете уменьшить диапазоны с обоих концов.

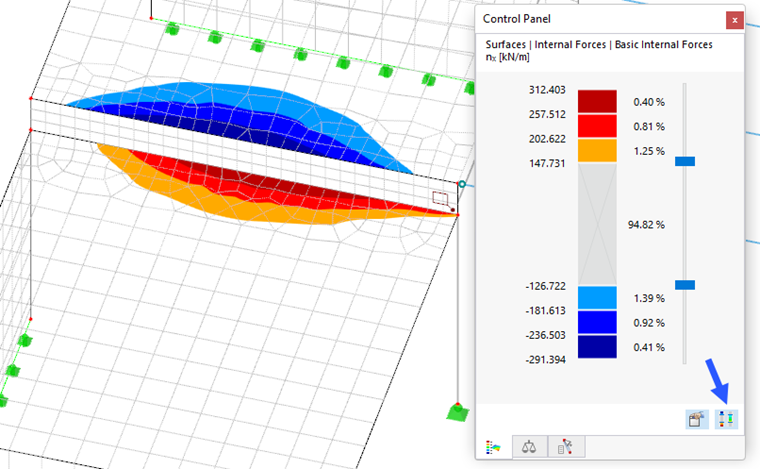

Используйте кнопку
для переключения между отображаемыми диапазонами значений. Таким образом можно, например, отобразить только диапазоны с экстремальными значениями.
Кнопка

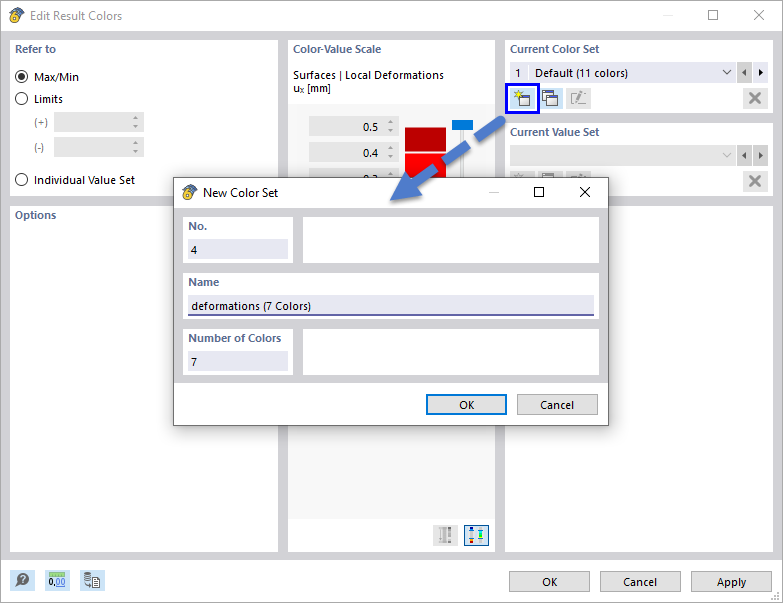

в разделе диалога 'Актуальная палитра цветов' позволяет создавать пользовательские цветовые шкалы и задавать цветовые диапазоны.
Коэффициенты
Во вкладке 'Коэффициенты' можно настроить коэффициенты масштабирования для графического отображения.
Коэффициенты изображения сортируются по категориям результатов в дереве навигатора. Красным треугольником отмечено поле ввода для текущей графики результатов.
Объекты
Вкладка 'Объекты' управляет результатами, отображаемыми для отдельных стержней, поверхностей или тел.
В списке 'Изобразить результаты на' выберите тип объекта, результаты которого вы хотите изолировать.
Теперь с помощью флажков определите, какие объекты будут отображаться с результатами.
- Все: Здесь отображаются результаты всех объектов.
- Актуальный выбор: Здесь изображаются результаты объектов, которые вы выбрали в рабочем окне.

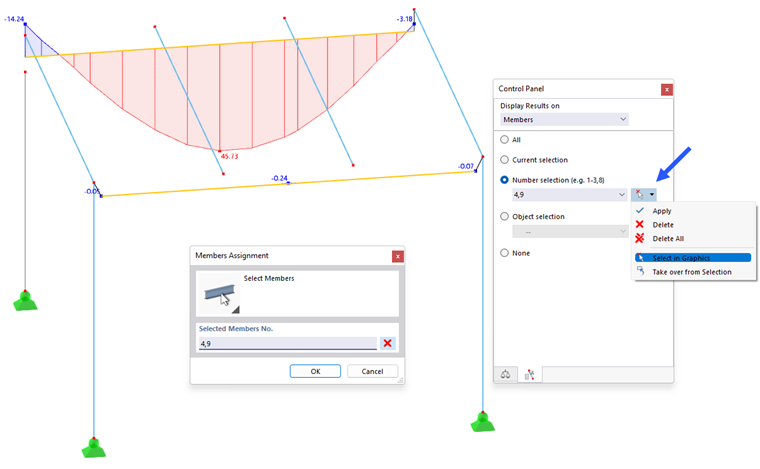

- Выбор номеров: Изображаются результаты объектов, номера которых указаны в поле ввода. Объекты можно выбирать также графически (см. рисунок {%ref#image027691 Определение номеров стержней графически]]).
- Выбор объекта: Здесь отображаются результаты для объектов из выбора объектов (OS). Выберите объект из списка или создайте новую операционную систему с помощью кнопки
.
- Отсутствует: Результаты не отображаются ни для одного объекта указанного типа.
Для переноса объектов из графики, при выборе 'Выбора по номерам', откройте кнопку списка рядом с полем ввода. Нажмите кнопку Выбрать в графике и затем выберите соответствующие объекты в рабочем окне.
