Геометрия модели определяется узлами. Они необходимы для создания линий, и, таким образом стержней, поверхностей и тел. При графическом вводе стержней или поверхностей, узлы создаются автоматически.
Номер узла определяется автоматически, но его можно в любой момент изменить. Порядок нумерации не имеет значения. Она также не должна быть непрерывной; допустимы пробелы в нумерации.
Основное
Вкладка Основные данные управляет наиболее важными параметрами узла.
Тип узла
Для выбора в списке доступны различные типы узлов.
Норматив
Данный тип узла используется чаще всего. Стандартные узлы могут быть размещены графически на рабочей плоскости или в любой точке рабочего пространства с помощью задания координат. При графическом вводе линий или поверхностей вращения, также создаются стандартные узлы. Стандартные узлы изображаются в модели красным цветом.

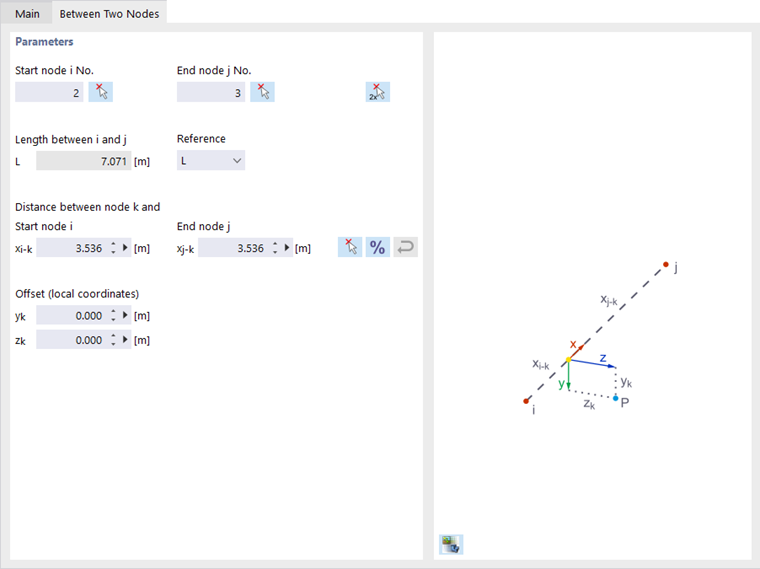

Между двумя узлами
Узел лежит на соединительной линии, существующей между двумя другими узлами. Таким образом, нет необходимости определять линию и затем делить ее промежуточным узлом. Узлы-ориентиры и расстояния должны быть заданы в другой вкладке.
Между двумя точками
Узел лежит на соединительной линии, существующей между любыми двумя точками. Точки и расстояние необходимо задать в другой вкладке (см. изображение Задание узла между двумя узлами).

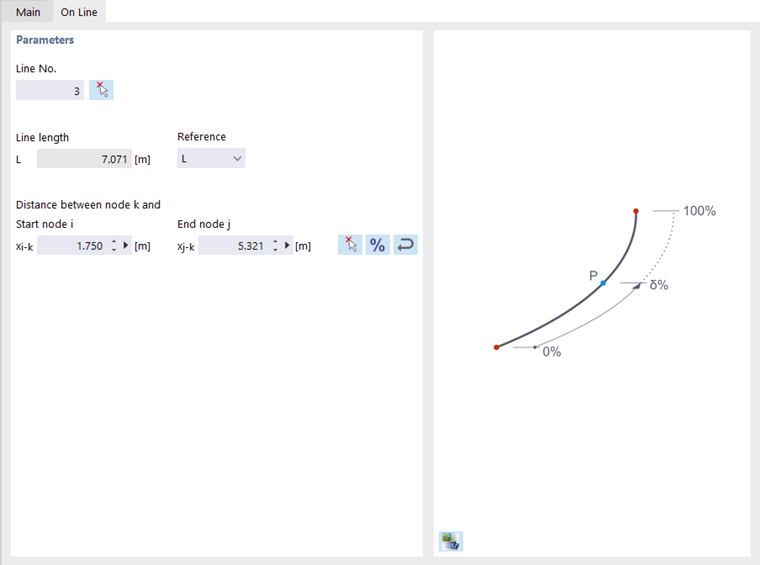

На линии
С помощью этого типа узла линия не делится на две линии, а остается целой. Таким образом можно, например, поместить узловые нагрузки на линию или форсировать узлы КЭ. Линия и расстояние должны быть заданы в другой вкладке.
Совет
Используйте
вы можете переключаться между относительными и абсолютными расстояниями.
На стержне
С помощью этого типа узла стержень не делится на два стержня, а остается целым. Таким образом можно, например, расположить единичные боковые опоры на стержне. Стержень и расстояние необходимо задать в другой вкладке (см. рисунок Задание узла на линии).
Узел-ориентир
Эти координаты обычно относятся к началу общей системы координат (запись «--»). Кроме того, можно задать координаты по отношению к другому узлу. Это полезно, например, для размещения узла на расстоянии от заданной позиции. Для этого можно использовать функцию «Назад». Также можно ввести узел-ориентир напрямую или выбрать его с помощью
на модели.
система координат
Система координат представляет собой систему координат, в которой описано положение узла в пространстве. В большинстве случаев узлы можно задать в системе координат «Общая XYZ». Однако, возможны также пользовательские системы координат. В разделе Системы координат описывается, как создать новую систему координат. Все системы координат рассматриваются в направлении движения часовой стрелки.

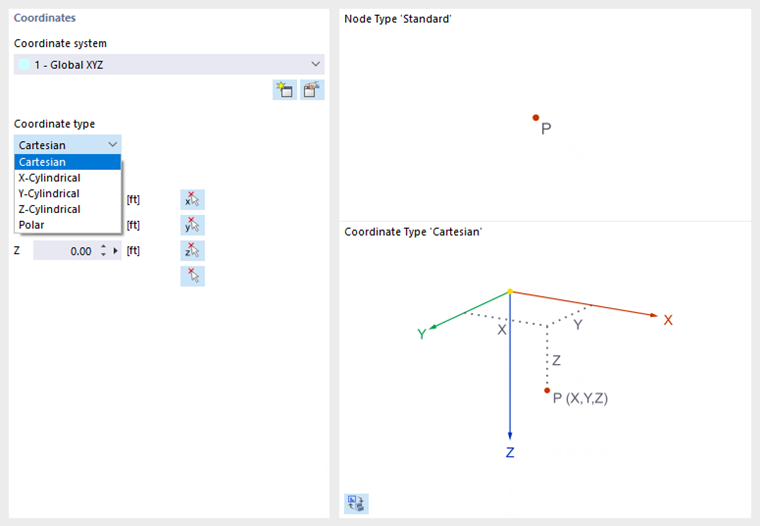

Тип координат
В зависимости от геометрии модели, доступны для описания положения узлов различные форматы.
В большинстве случаев узлы можно задать как «декартовы»: Оси X, Y и Z описывают поступательное расширение (расстояния), благодаря чему все направления равны. Напротив, цилиндрические типы координат облегчают ввод осесимметричной геометрии. Необходимо указать положение узла с помощью расстояния, радиуса и угла. Тип полярных координат позволяет задать узел в сферической системе с помощью радиуса и двух углов.
Координаты
Положение узла можно описать с помощью его координат X,Y,Z. Если тип координат является цилиндрическим или полярным, необходимо указать расстояния и углы. В этом случае «Глобальные координаты» узла также отображаются в декартовой системе координат.
Используйте кнопку Применить и Далее, чтобы задать несколько узлов, не выходя из диалогового окна.
podderzhka
Узлу можно придать опору. Степени свободы и константы пружины должны быть заданы в условиях опирания (см. раздел Узловые опоры).
Уплотнение сетки
Уплотняя сетку КЭ, можно влиять на размер сетки КЭ в области вокруг узла (см. раздел Уплотнения сетки узлов). Таким образом, он не зависит от общих настроек сетки. На вкладке «Уплотнение сетки» можно выбрать или задать новое уплотнение.
Уплотнение сетки узла влияет на создание сетки КЭ. Используйте уплотнение сетки узла для достижения скорректированной дискретизации в области дробления вокруг узла, как это может быть необходимо в угловых областях или при соединении стержней с поверхностями.
Высвобождение
Высвобождение на узле позволяет разъединить модель в этой точке (см. раздел - Высвобождения узлов). Таким образом, вы можете контролировать, какие перемещения или повороты будут переданы на узле.
Ссылка на близлежащие объекты
Соединение автоматически соединяет узел с другим объектом, находящимся в определенном радиусе вокруг узла (см. раздел Ограничения узлов). Вы можете назначить тип связи в новой вкладке.

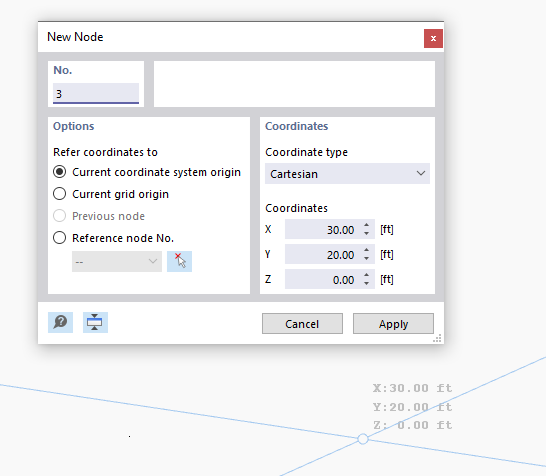

Графический ввод узла
При нажатии кнопки, чтобы открыть диалоговое окно 'Новый узел',
вы можете установить узлы непосредственно с помощью щелчка мыши на рабочую плоскость.
Узлы обычно захватываются в точках сетки, которая соответствует текущей системе координат. Если вы вводите координаты вручную в диалоговом окне, вы можете применить их с помощью Применить. Не забудьте убедиться, что указатель находится в диалоговом окне, чтобы ваша запись не была перезаписана новой позицией.
