Повернуть

Выберите модель, нагрузку или направляющие объекты, которые нужно повернуть. Затем нажмите кнопку (см. Рисунок # extbookmark manual|image027068|Инструменты моделирования #). В диалоговом окне 'Поворот' укажите, должны ли объекты копироваться при повороте, и задайте параметры.

Диалоговое окно ' Повернуть '

Основное

Вкладка Main управляет основными параметрами вращения объектов.

Копия

Если флажок 'Создать копию' не установлен, выбранные объекты будут повернуты. Если вы хотите создать одну или несколько копий, установите флажок. Затем введите ' количество шагов ', которое описывает количество копий.

Параметры поворота

Введите 'угол поворота' Φ. Угол относится направленной по часовой стрелке системе координат. При создании нескольких копий флажок 'Всего' определяет, применяется ли угол между отдельными копиями или между оригиналом и последней копией.

Задайте ' систему координат ', в которой должны вращаться объекты. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки .

В списке 'Ось вращения через' есть два варианта определения оси вращения:

• Точка и ось, параллельная: Ось вращения проходит параллельно оси указанной системы координат. Выберите 'Ось' в списке справа и введите ' Точку P ', которая лежит на оси вращения.
• 2 балла: Ось лежит где угодно в пространстве. Введите координаты для 'точки P1' и ' точки P2 ', чтобы определить ось вращения. Используйте кнопку , чтобы определить точки графически.

Нумерация и опции

Вкладка « Нумерация и параметры » отображается только при копировании. Здесь вы можете повлиять на нумерацию новых объектов и задать полезные настройки для копирования.

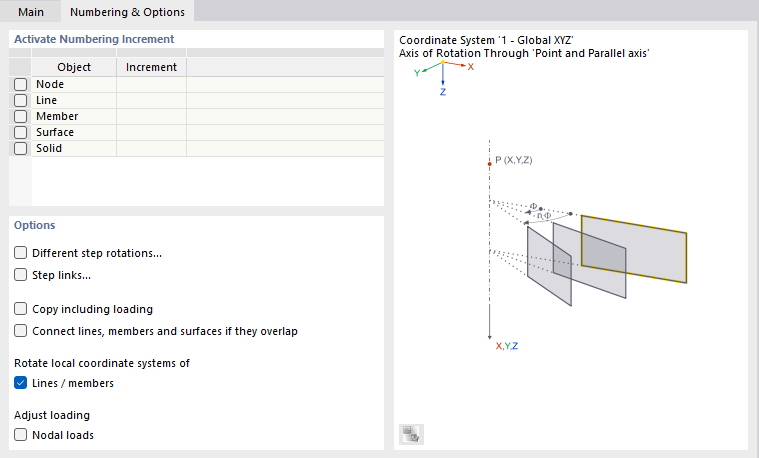

Определение поворота для систем координат и нагрузки

Функции этого регистра описаны в главе # extbookmark manual.|numberingAndOptionsTab|Перемещение и копирование # описано. Кроме того, доступны два флажка, которые конкретно влияют на поворот.

Флажок 'Повернуть локальные системы координат линий/стержней' в первую очередь важен при повороте вертикальных линий и стержней. Эти настройки определяют, будут ли оси также повернуты или перевыравниваны, с учетом общих спецификаций (см.|стержни-оси|Сечение#).

Если установлен флажок 'Настроить нагрузку' в поле ' Узловые нагрузки ', при копировании изменяется направление узловых нагрузок, заданное в глобальной системе координат. RFEM преобразует нагрузки в новое положение так же, как и местные сосредоточенные нагрузки. Если флажок не установлен, общее направление нагрузки сохраняется.

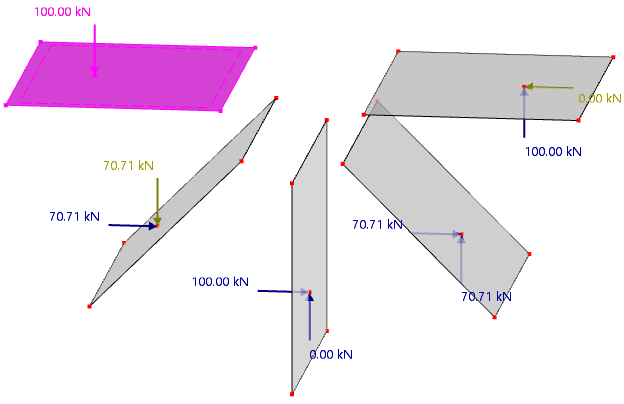

Angepasste Knotenlasten beim vierfachen Rotieren um 45°

Повороты ступеней

Вкладка « Поворот шага » отображается, если задано не менее двух копий и установлен флажок 'Разные повороты шага' на вкладке numberingAndOptionsTab Numbering and Options .

Задать другие углы поворота для копий

В таблице вы можете индивидуально определить углы 'поворота' между копиями.

Настройки связи

Вкладка «Ссылки шага» отображается, если на вкладке numberingAndOptionsTab Numbering and Options установлен флажок ' Step Links '. Функции описаны в главе # extbookmark manual.|stepLinksTab|Перемещение и копирование # описано.
