Модификации конструкции

Модификация конструкции позволяет индивидуально настраивать жесткость материалов, объектов и типов объектов. Кроме того, выбранные объекты или нелинейные свойства объектов могут быть деактивированы для расчета.

Диалоговое окно ' Новое изменение конструкции '

Изменить жесткости

В этом разделе диалога выберите типы объектов, для которых вы хотите настроить жесткости. Можно изменить свойства материалов, сечений, стержней, поверхностей, шарниров и опор. Кроме того, можно при расчёте конструкций учесть жёсткости конкретных объектов из некоторых аддонов Расчёт; например, влияние железобетонной арматуры (в процессе подготовки), класса влажности деревянных стержней по SIA 261 [1] в сочетании с SIA 265 [2] ]. 7-dof/003101 Стержни]] в расчёте с семью степенями свободы.

Вы можете задать свойства жесткости отдельных объектов в отдельных вкладках. Они сопоставляются с типом объекта. Чтобы настроить, например, жесткость материала, введите множитель или коэффициент деления для модуля упругости и модуля сдвига.

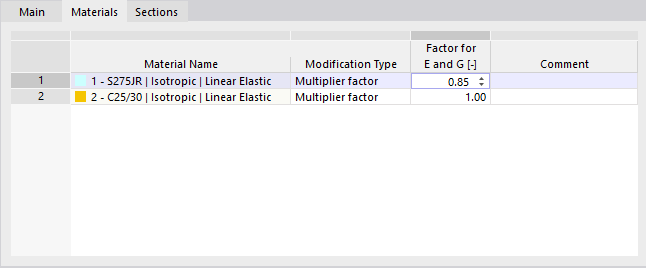

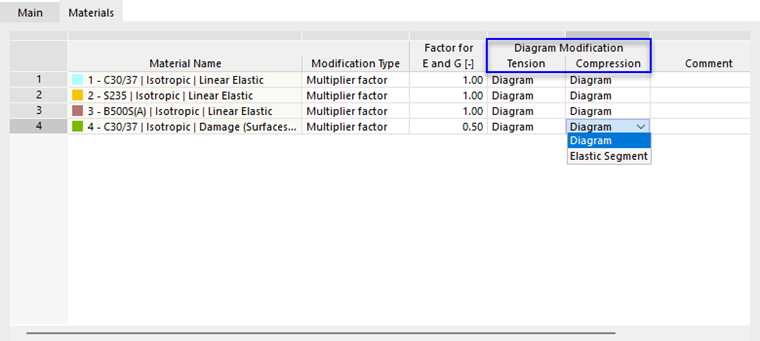

Настройка жесткости материала с помощью коэффициента

Для сечений, опор и шарниров можно задать коэффициенты для отдельных жёсткости или степеней свободы. На следующем рисунке показано, как момент инерции при кручении прямоугольного сечения уменьшается до 10 % от жесткости.

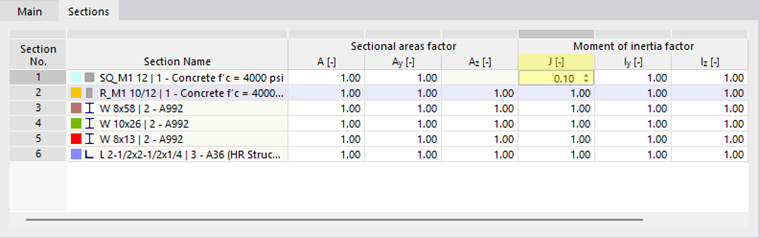

Настройка жесткости сечения на кручение

В соответствующих вкладках для стержней и поверхностей нужно присвоить тип изменения жесткости или задать новый. Эти типы описаны в разделах {%://000055 Модификации жесткостей стержней]] и Модификации жесткостей поверхностей.

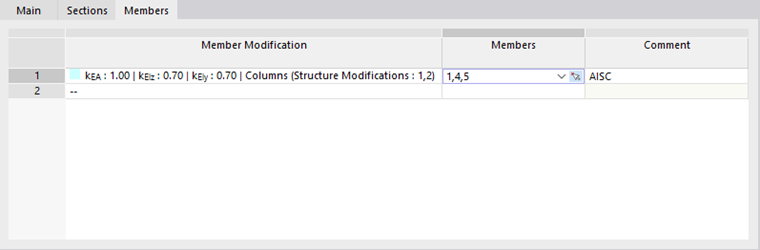

Определение модификации жесткости для стержней

Введите номера соответствующих стержней и поверхностей или выберите объекты с помощью кнопки аддон, например

Деактивировать нелинейности

Если в модели используются объекты с нелинейными свойствами, можно отключить эффект отдельных типов объектов. Таким образом, можно предотвратить, например, выход из работы 'стержней' таких как растянутые и сжатые стержни или подъемные силы в случае нелинейно действующего 'опора поверхности'. Все выбранные объекты будут применяться в качестве линейно действующих объектов в расчете.

Другие опции

Функция «Деактивировать объекты» позволяет не применять определенные объекты модели при расчёте. Например, можно проанализировать влияние временных стержней (стойки домкрата) или опор, не удаляя стержни и опоры.

После установки флажка становится доступной вкладка 'Деактивировать объекты'.

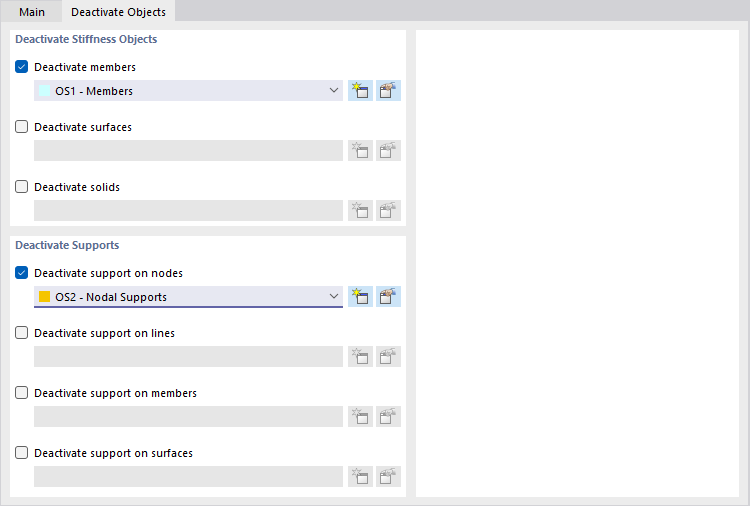

Деактивация стержней и узловых опор

Вы можете установить 'Объекты жесткости', такие как стержни, поверхности и тела, а также 'Опоры' в качестве неактивных. Отдельные объекты должны быть заданы в 'Выборе объектов' (см. главу {%://000218 Выборы объектов]]). Выберите существующий выбор объектов из списка или используйте кнопку для его создания новый тип.
