Отверстия для стержней предлагают возможность вставки углублений или отверстий в стержневых элементах. Таким образом, вы можете, например, зафиксировать в модели конструкции перфорированные или сотовые балки.
Тип и расположение отверстий

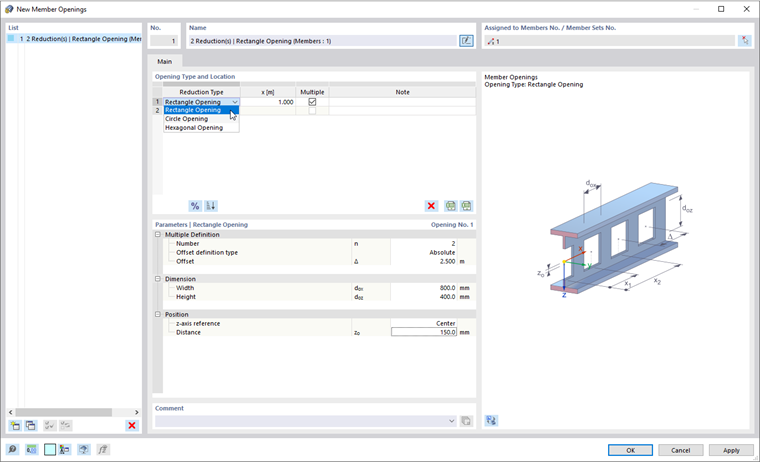

Из списка можно выбрать следующие типы проемов (см. Изображение выше):
- Прямоугольный проем - для вентиляционных каналов или приточных магистралей
- Круглый проем - для перфорированных балок
- Шестиугольный проем - для сотовых балок
Параметры определения в разделе 'Параметр' адаптированы к типу редукции.
Введите позицию ' x ', в которой находится отверстие. Он описывает расстояние от начального узла стержня и относится к центру проема.
Если, как и в случае с перфорированной балкой, вдоль стержня через равные промежутки времени имеется несколько аналогичных отверстий для стержней, установите флажок ' Несколько '. Затем вы можете установить смещение проемов в разделе ' Параметры '.
параметры
В этом сечении следует указать размеры проема. Параметры отдельных типов редукции показаны на графике диалога.
Если проем не находится в центре тяжести стержня, вы можете отрегулировать ' положение '. В списке 'привязки оси Z' укажите, какая точка сечения будет использоваться в качестве привязки:
- Сверху
- Центр
- Снизу
' Выше ' и ' Ниже ' определяются ориентацией локальной оси стержня z (см. Рисунок extbookmark manual|image024176|Оси стержней #).
Затем укажите 'расстояние' zo для перемещения отверстия по оси z. Это значение также связано с центром проема.
