Staböffnungen bietet die Möglichkeit, Aussparungen oder Löcher in ein Stabelement einzufügen. Auf diese Weise können Sie beispielsweise Loch- oder Wabenträger im statischen Modell erfassen.
Typ und Lage der Öffnung

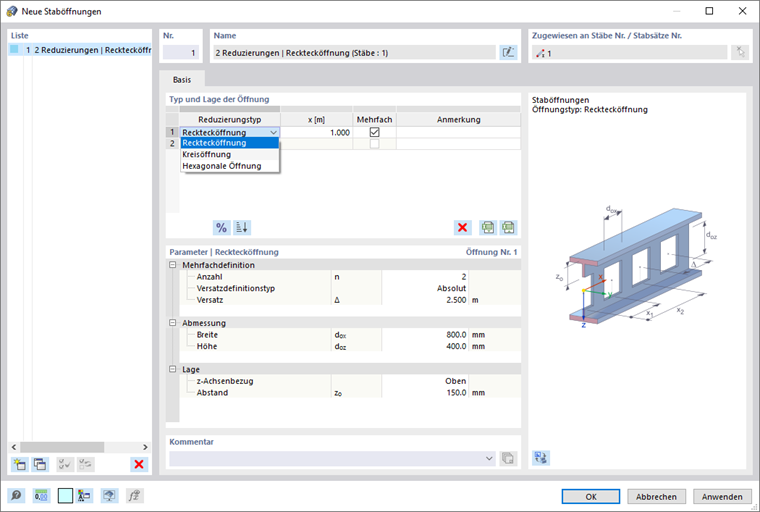

In der Liste stehen folgende Öffnungstypen zur Auswahl (siehe Bild oben):
- Rechtecköffnung – für Lüftungskanäle oder Versorgungsleitungen
- Kreisöffnung – für Lochträger
- Hexagonale Öffnung – für Wabenträger
Die Definitionsmöglichkeiten im Abschnitt 'Parameter' sind auf den Reduzierungstyp abgestimmt.
Geben Sie die Stelle 'x' an, an der sich die Öffnung befindet. Sie beschreibt den Abstand vom Anfangsknoten des Stabes und bezieht sich auf das Zentrum der Öffnung.
Wenn wie bei einem Lochträger mehrere gleichartige Staböffnungen in regelmäßigen Abständen entlang des Stabes vorliegen, aktivieren Sie das Kontrollfeld 'Mehrfach'. Sie können den Versatz der Öffnungen dann im Abschnitt 'Parameter' festlegen.
Parameter
In diesem Abschnitt sind die Abmessungen der Öffnung anzugeben. Die Parameter der einzelnen Reduzierungstypen sind jeweils in der Dialoggrafik veranschaulicht.
Wenn die Öffnung nicht im Schwerpunkt des Stabes liegt, können Sie die 'Lage' anpassen. Legen Sie in der Liste 'z-Achsenbezug' fest, welcher Punkt des Querschnitts als Referenz dienen soll:
- Oben
- Mitte
- Unten
'Oben' und 'Unten' sind durch die Orientierung der lokalen Stabachse z festgelegt (siehe Bild Stabachsen ).
Geben Sie dann den 'Abstand' zo an, um die Öffnung entlang der z-Achse zu verschieben. Auch dieser Wert ist auf das Zentrum der Öffnung bezogen.
