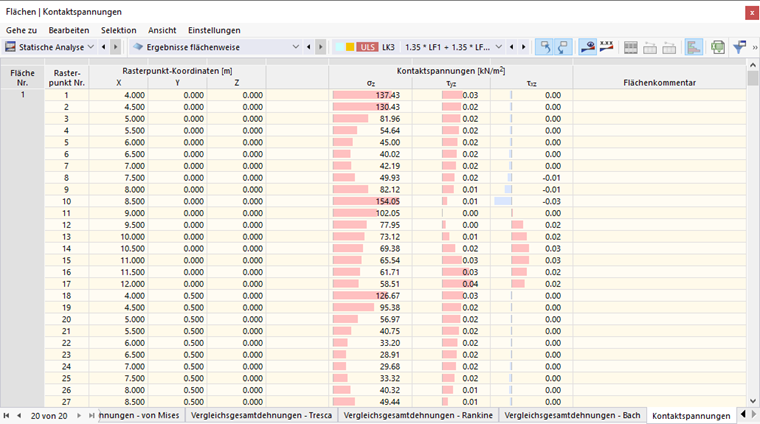

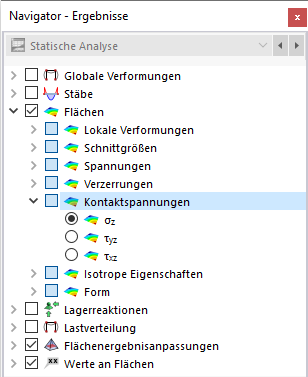

Für Flächen, die mit einem Flächenlager versehen sind, können Sie im Navigator und in der Tabelle die Kontaktspannungen anzeigen lassen. Die Tabelle listet die Kontaktspannungen einer jeden Fläche nach den Vorgaben auf, die im Ergebnistabellen-Manager festgelegt sind.
Die Kontaktspannungen bedeuten:
| Fz | Kontaktkraft im FE-Netzpunkt in Richtung z |
| A | Einzugsfläche für FE-Netzpunkt |
| Fy | Kontaktkraft im FE-Netzpunkt in Richtung y |
| A | Einzugsfläche für FE-Netzpunkt |
| Fx | Kontaktkraft im FE-Netzpunkt in Richtung x |
| A | Einzugsfläche für FE-Netzpunkt |
Die Tabelle listet die Spannungen als Kraft pro Flächeneinheit auf, die in das Flächenlager eingeleitet werden. Es handelt sich also vorzeichenmäßig nicht um die Reaktionskräfte oder -momente vonseiten des Lagers. Die Vorzeichen ergeben sich aus der Richtung der globalen Achsen. Ist die lokale Flächenachse z nach unten gerichtet, so hat der Lastfall "Eigengewicht" beispielsweise eine positive Spannung σz zur Folge. Die Vorzeichen ergeben sich damit aus der Richtung der lokalen Flächenachse z.
Summe der Lasten und Summe der Lagerkräfte
Bei Lastfällen und Lastkombinationen werden am Ende der Tabelle die Kontrollsummen Σ von Belastung und Lagerkräften angegeben. Diese Bilanz wird eine Differenz ausweisen, wenn das Modell auch Knoten-, Linien- oder Stablager aufweist. Diese Lagerkräfte sind in der Gesamtbilanz ebenfalls zu berücksichtigen.
