Die Einwirkungen werden in Einwirkungskombinationen (EW) nach den Kriterien kombiniert, wie sie in der Norm beschrieben sind. Eine Einwirkungskombination beschreibt sämtliche Möglichkeiten, die in der Einwirkung enthaltenen Lastfälle zu überlagern – nicht zu verwechseln mit einer Lastkombination, die nur eine einzelne Variante dieser Möglichkeiten darstellt.
Mit dem Aktivieren des Registers werden die Einwirkungskombinationen nach den Kombinationsregeln der Norm erzeugt. Sie werden nach Bemessungssituationen geordnet aufgelistet.
Der 'Name der Einwirkungskombination' stellt eine Kurzbezeichnung dar. Sie basiert auf den Sicherheitsfaktoren und Symbolen der Einwirkungen und spiegelt die Kombinationsregeln wider.

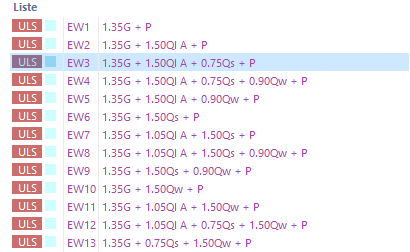

Wenn Sie im Register 'Basis' das Kontrollfeld Kombinationsnamen gemäß Einwirkungskategorie aktiviert haben, werden die Namen mit den Bezeichnungen der Einwirkungskategorien dargestellt.
Das Kontrollfeld Aktiv regelt, ob die selektierte Einwirkungskombination für die Generierung von Lastkombinationen infrage kommt.
Basis
Im Register Basis können Sie die 'Bemessungssituation' überprüfen, die die Grundlage einer jeden Einwirkungskombination darstellt.
Zuordnung

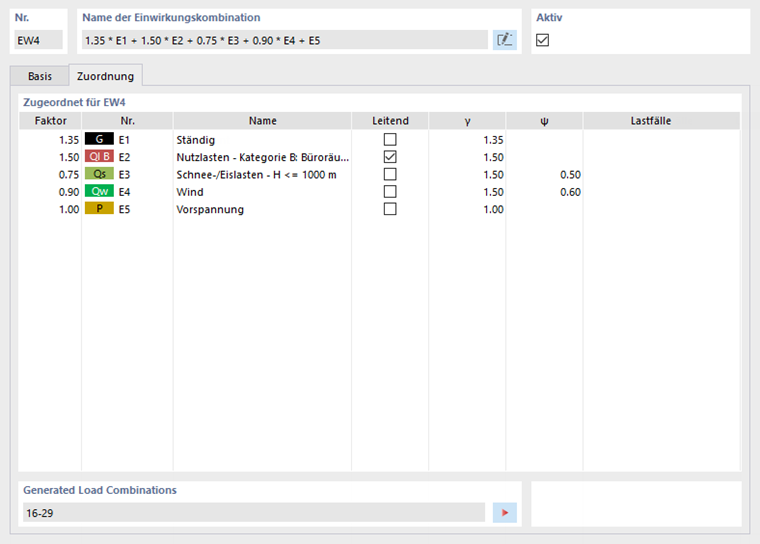

Im Register Zuordnung können Sie überprüfen, welche Einwirkungen in der Einwirkungskombination erfasst sind und nach welchen Kriterien sie kombiniert werden.
Zugeordnet für EW
In den Spalten werden die Einwirkungen mit den zugehörigen Teilsicherheits- und Kombinationsbeiwerten ausgewiesen. Die in der Spalte 'Faktor' angegebenen Werte basieren auf den Beiwerten gemäß Norm. Bei EN 1990 handelt es sich um die Teilsicherheitsbeiwerte γ, Kombinationsbeiwerte ψ, Abminderungsfaktoren ξ und ggf. Zuverlässigkeitsbeiwerte KFI der Einwirkung. Sie werden je nach Bemessungssituation und Einwirkungskategorie angesetzt.
Wenn eine Einwirkung nach EN 1990 als 'Leitend' in der Kombination wirkt, ist sie entsprechend gekennzeichnet. Sie wird als Einwirkung Qk,1 in den Kombinationsregeln berücksichtigt.
Generierte Lastkombinationen
Dieser Abschnitt wird im Zuge der Generierung gefüllt, die bei einem Wechsel zum Register 'Lastkombinationen' erfolgt. Die Einträge geben die Nummern der Lastkombinationen an, die für die aktuelle Einwirkungskombination erzeugt werden.
