Normen wie EN 1990 und ASCE 7 geben Regeln für die Kombination unabhängiger Einwirkungen in unterschiedlichen Bemessungssituationen vor. Einwirkungen sind voneinander unabhängig, wenn sie aus verschiedenen Ursprüngen herrühren und der zwischen ihnen bestehende Zusammenhang im Hinblick auf die Zuverlässigkeit des Tragwerks vernachlässigt werden darf.
Diesem Konzept zufolge sind für die automatische Überlagerung Einwirkungen (E) zu definieren, denen Lastfälle zugewiesen sind. Die bei den Lastfällen definierten Einwirkungskategorien (siehe Kapitel Lastfälle ) bilden die Grundlage zur Klassifizierung der Lastfälle.
Basis
Das Register Basis verwaltet die Kriterien für die Klassifizierung und Überlagerung der Lastfälle. In der 'Liste' werden alle Einwirkungskategorien angegeben, die Sie beim Anlegen der Lastfälle verwendet haben.
Einstellungen
Die 'Einwirkungskategorie' der selektierten Einwirkung ist voreingestellt. Sie entspricht der Kategorie der entsprechenden Lastfälle. Im Register Zuordnung können Sie die Lastfälle überprüfen, die der Einwirkung zugeordnet sind.

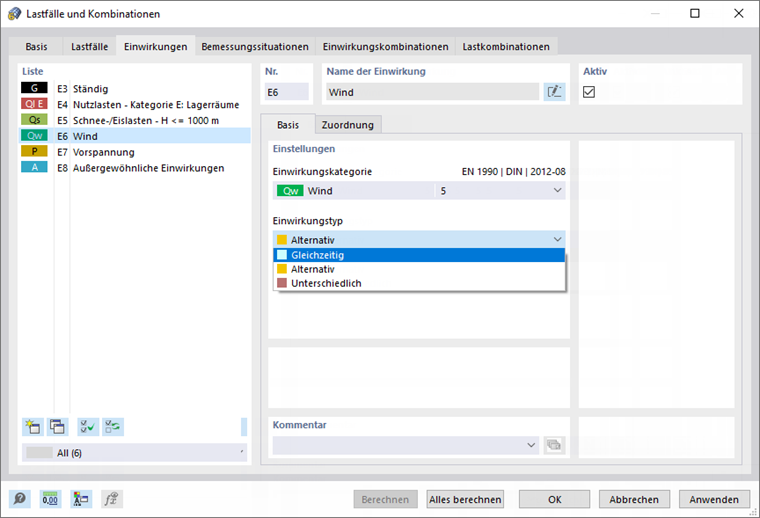

Der 'Einwirkungstyp' steuert, wie die Lastfälle der Einwirkung bei der Überlagerung berücksichtigt werden. In der Liste stehen drei Möglichkeiten zur Auswahl (siehe Bild Einwirkungen):
- Gleichzeitig: Alle Lastfälle der Einwirkung können beliebig kombiniert werden. Sie können gemeinsam in einer Kombination auftreten.
- Alternativ: Von den Lastfällen der Einwirkung kann in der Kombination nur einer wirksam sein. Dies ist beispielsweise bei Wind aus unterschiedlichen Richtungen der Fall.
- Unterschiedlich: Es sind differenzierte Beziehungen zwischen den Lastfällen in der Einwirkung möglich. Im Register 'Zuordnung' erscheint eine weitere Spalte, in der Sie jeden Lastfall einer Gruppe zuweisen können. So können Sie steuern, welche Lastfälle der Einwirkung gleichzeitig oder alternativ wirken.

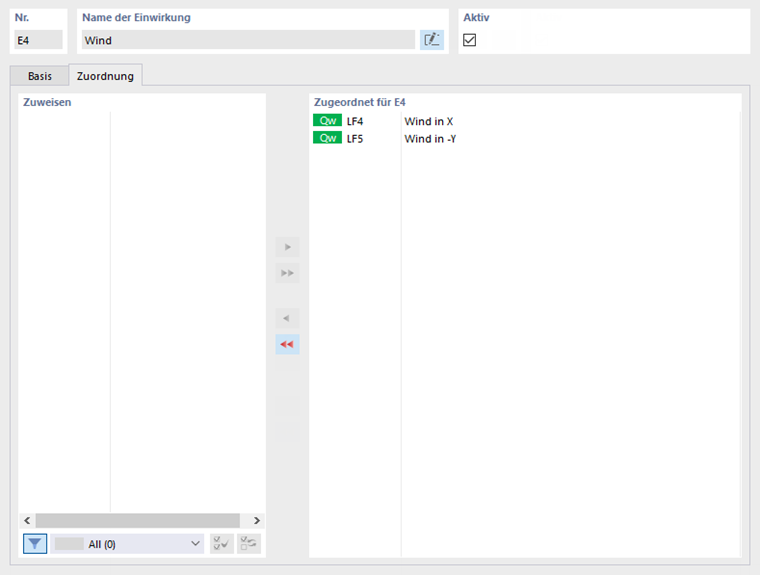

Zuordnung
Jeder Einwirkung sind bestimmte Lastfälle zugeordnet. Die Klassifizierung erfolgt nach den Einwirkungskategorien, die für die einzelnen Lastfälle festgelegt wurden (siehe Kapitel Lastfälle ).
Wenn Sie einen Lastfall aus einer Einwirkung entfernen möchten, doppelklicken Sie den Eintrag.
