Actions

Des normes telles que l'EN 1990 et l'ASCE 7 fournissent des règles pour combiner des actions indépendantes dans diverses situations de projet. Les actions sont indépendantes les unes des autres si elles ont des origines différentes et si la corrélation existant entre elles peut être négligée au vu de la fiabilité du la structure.

Selon ce concept, les actions auxquelles les cas de charge sont assignés doivent être définies pour la superposition automatique. Les catégories d'action définies pour les cas de charge (voir le Chapitre Lastfälle ) bilden die Grundlage zur Klassifizierung der Lastfälle.

Boîte de dialogue « Cas de charge et combinaisons », onglet « Actions »

Général

L'onglet Général gère les critères de classification et de superposition des cas de charge. La « Liste » affiche toutes les catégories d'action que vous avez utilisées lors de la création des cas de charge.

Paramètres

La « Catégorie d'action » de l'action sélectionnée est prédéfinie. Elle correspond à la catégorie des cas de charge correspondants. Dans l'onglet Attribution, vous pouvez vérifier les cas de charge assignés à l'action.

Le « Type d'action » contrôle la manière dont les cas de charge de l'action sont pris en compte pour la superposition. Trois options peuvent être sélectionnées dans la liste (voir l'image Actions) :

• Simultanément : tous les cas de charge de l'action peuvent être combinés à volonté. Ils peuvent se produire ensemble dans une combinaison.
• En alternance : un seul des cas de charge de l'action peut être efficace dans la combinaison. C'est le cas, par exemple, du vent provenant de différentes directions.
• Différemment : Des relations différenciées entre les cas de charge dans l'action sont possibles. Dans l'onglet « Attribution », une autre colonne apparaît dans laquelle vous pouvez assigner chaque cas de charge à un groupe. De cette manière, vous pouvez contrôler quels cas de charge de l'action agissent simultanément ou en alternance.

Assignation

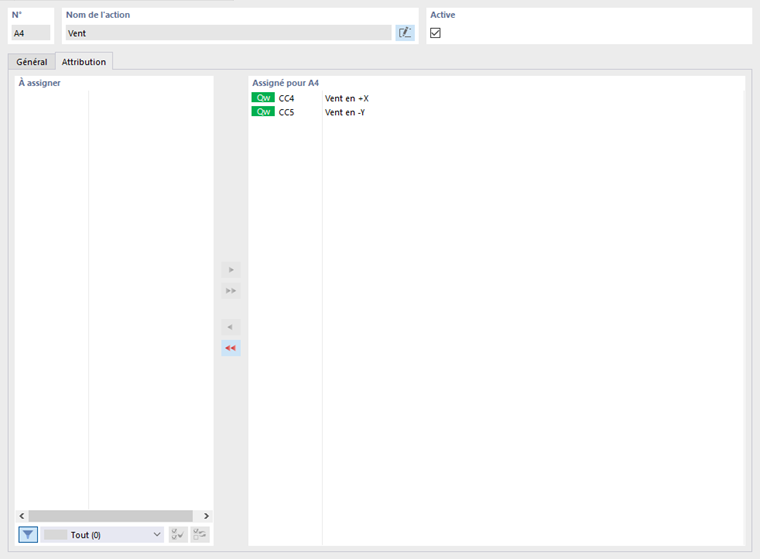

Action « Vent » avec les cas de charge assignés

Des cas de charge particuliers sont assignés à chaque action. Die Klassifizierung erfolgt nach den Einwirkungskategorien, die für die einzelnen Lastfälle festgelegt wurden (siehe Kapitel Lastfälle ), deux nœuds.

Si vous souhaitez supprimer un cas de charge d'une action, double-cliquez sur l'entrée.
