Raffinements de maillage nodaux

Le raffinement de maillage nodal affecte la génération du maillage EF. Utilisez le raffinement de maillage nodal pour obtenir une discrétisation ajustée dans la zone de raffinement autour du nœud, car cela peut être nécessaire dans les zones de coin ou lors de la connexion de barres aux surfaces.

Boîte de dialogue « Nouveau raffinement du maillage nodal »

Type de raffinement de maillage

Il existe deux options pour la forme géométrique de la zone de raffinement :

• Circulaire
• Rectangulaire

Les types, y compris les paramètres, sont représentés symboliquement dans le graphique de la boîte de dialogue.

Paramètre

Pour un type circulaire, définissez le « Rayon » du raffinement ainsi que la « Longueur EF visée » au centre et au bord du cercle. La longueur extérieure EF correspond généralement à la taille globale du maillage.

Pour un type rectangulaire, entrez la « longueur latérale » de l’aire de raffinement en forme de cube ainsi que la « longueur EF intérieure visée » selon le schéma. La taille du maillage EF est doublée pas à pas en partant de la longueur interne jusqu’à ce que la taille globale du maillage soit atteinte. La taille du maillage EF global est ensuite à nouveau appliquée. Es ist also möglich, dass der Verdichtungsbereich kleiner als die vorgegebene Seitenlänge ausfällt. Dans ce cas, un raffinement circulaire peut être utile. Vous pouvez également définir la zone comme une surface distincte et assigner un {%}000063 Raffinement de maillage surfacique]].

Pour les raffinements circulaires, vous pouvez utiliser la « Disposition de la longueur EF » pour contrôler la taille du maillage EF s'étendant de l'intérieur vers l'extérieur :

• Radiale : l'expansion de la zone de raffinement est uniforme de l'intérieur vers l'extérieur.
• Progressive : le raffinement est effectué pas à pas pour les zones de même maillage.
• Combinée : le maillage est généré par une combinaison d'ajustements radial et graduel.

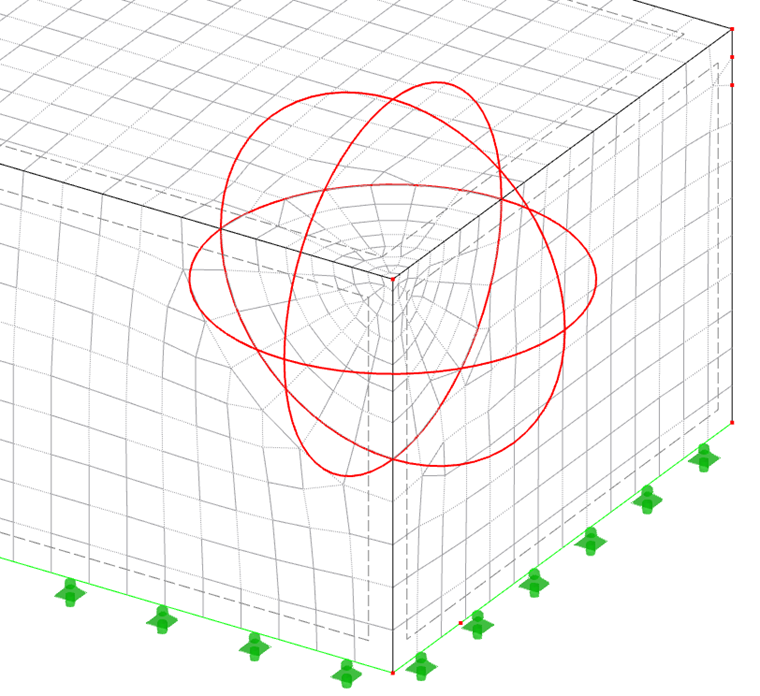

Raffinement de maillage circulaire avec disposition radiale des longueurs EF

options

La zone de raffinement autour du nœud s'étend dans toutes les directions de l'espace (voir l'image {%}#image022494 Raffinement de maillage circulaire]]). Si vous souhaitez n'inclure que certaines surfaces dans le raffinement, cochez la case Appliquer uniquement sur les surfaces n° . Vous pouvez ensuite insérer les numéros des surfaces ou utiliser les peuvent être déterminées graphiquement.
