Węzłowe zagęszczenia siatki

Poprzez węzłowe zagęszczenie siatki można wpływać na generowanie siatki ES. Pozwala to na uzyskanie odpowiedniej dyskretyzacji w obszarze zagęszczenia wokół węzła, wymaganej na przykład w narożach lub w obszarach połączeń prętów z powierzchniami.

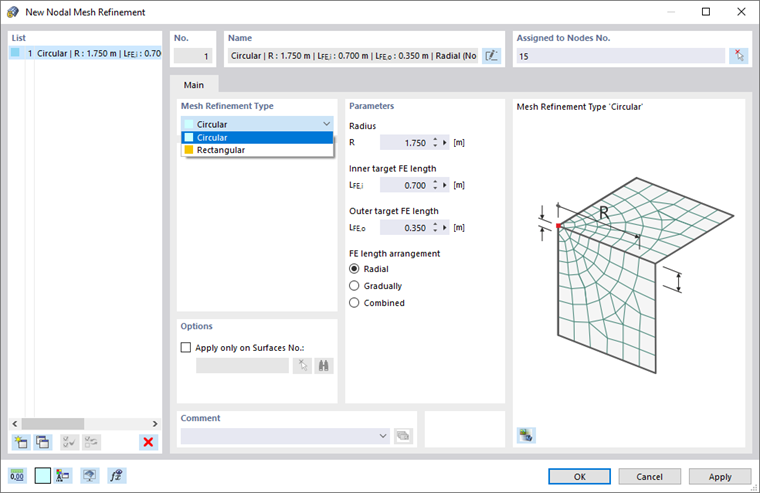

Okno dialogowe "Nowe zagęszczenie siatki węzłowej"

Typ zagęszczenia siatki

Do wyboru są dwa geometryczne kształty obszaru zagęszczenia:

• Kołowy
• Prostokątny

Typ zagęszczenia wraz z parametrami jest symbolicznie przedstawiony na grafice w oknie dialogowym.

Parametry

W przypadku typu kołowego należy określić 'promień' zagęszczenia oraz 'docelową długość ES' w środku i na krawędzi okręgu. Zewnętrzna długość ES zazwyczaj odpowiada globalnemu rozmiarowi siatki.

W przypadku typu prostokątnego należy wprowadzić 'długość boku' sześciennej strefy zagęszczenia oraz 'wewnętrzną docelową długość ES' zgodnie ze szkicem. Zaczynając od długości wewnętrznej, rozmiar siatki ES jest podwajany krok po kroku, aż do osiągnięcia globalnego rozmiaru siatki. Następnie globalny rozmiar siatki ES zostaje zastosowany ponownie. Z tego względu obszar zagęszczenia może być mniejszy niż określona długość boku. W takim przypadku pomocne może być zagęszczenie kołowe. Alternatywnie można zdefiniować obszar jako oddzielną powierzchnię i przypisać Powierzchniowe zagęszczenie siatki.

W przypadku zagęszczenia kołowego za pomocą opcji 'Rozmieszczenie długości ES' można określić sposób zwiększana się rozmiaru siatki ES od wewnątrz do zewnątrz:

• Promieniowo: Obszar zagęszczenia rozszerza się równomiernie od wewnątrz do zewnątrz.
• Stopniowo: Zagęszczenie przeprowadzane jest krok po kroku w obszarach o tym samym rozmiarze siatki.
• Sposób mieszany: Siatka jest generowana poprzez kombinację zagęszczania promieniowego i stopniowego.

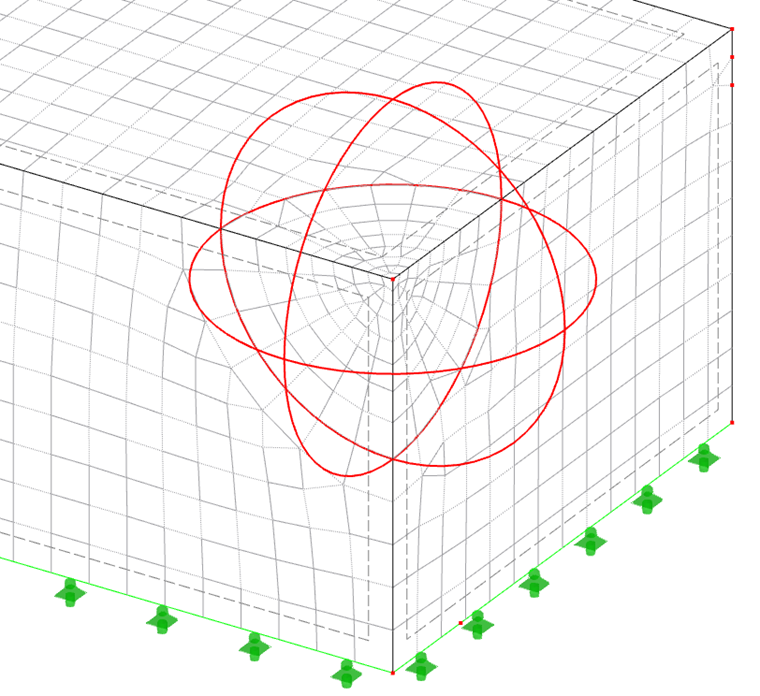

Zagęszczenie siatki kołowej z promienistym układem długości ES

Opcje

Obszar zagęszczenia wokół węzła rozciąga się we wszystkich kierunkach w przestrzeni (patrz rys. Zagęszczenie siatki kołowej). Jeżeli zagęszczenie ma obejmować tylko określone powierzchnie, należy zaznaczyć pole wyboru Zastosuj tylko na powierzchniach nr. Następnie można wprowadzić numery powierzchni lub użyć klawisza można określić graficznie.
