Otwieranie okna dialogowego do edycji obiektów

Podobnie jak w przypadku okien dialogowych do wprowadzania danych, istnieją różne sposoby otwierania okna dialogowego w celu edycji obiektu:

• Menu 'Edytuj'

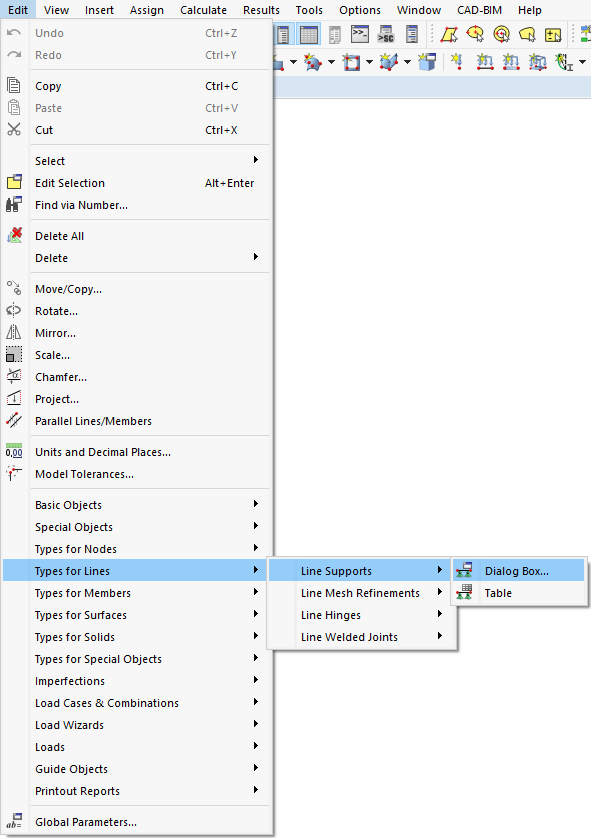

Menu ' Edytuj '

• Menu kontekstowe lub dwukrotne kliknięcie w oknie graficznym

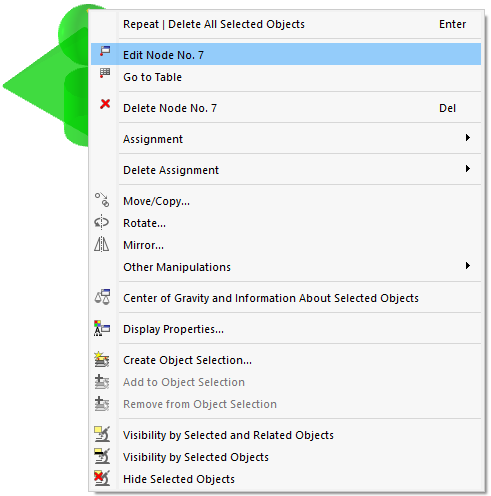

Menu skrótów w Node

W tym przypadku należy dwukrotnie kliknąć obiekt w oknie roboczym. Można też użyć menu kontekstowego obiektu.

• Menu kontekstowe lub dwukrotne kliknięcie w nawigatorze

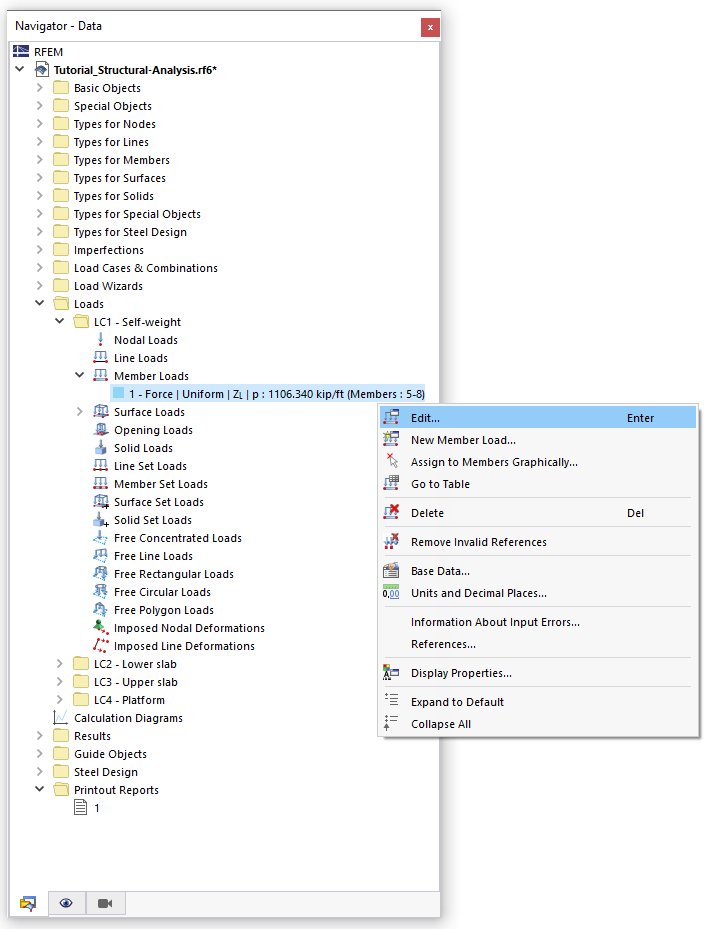

Menu skrótów Obciążenia prętowe

• Menu kontekstowe lub dwukrotne kliknięcie w tabeli

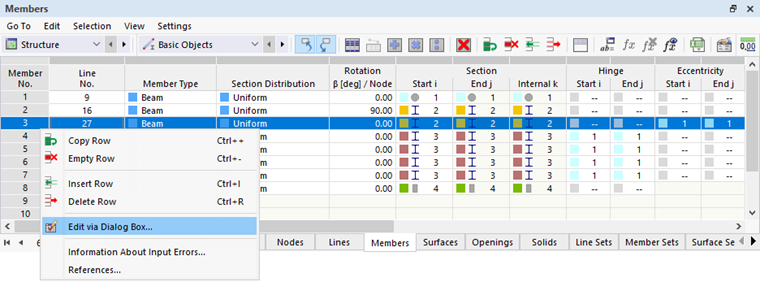

Menu skrótów w tabeli

W tym przypadku należy dwukrotnie kliknąć wiersz obiektu. Można też użyć menu kontekstowego numeru wiersza.

• Przycisk w oknie dialogowym

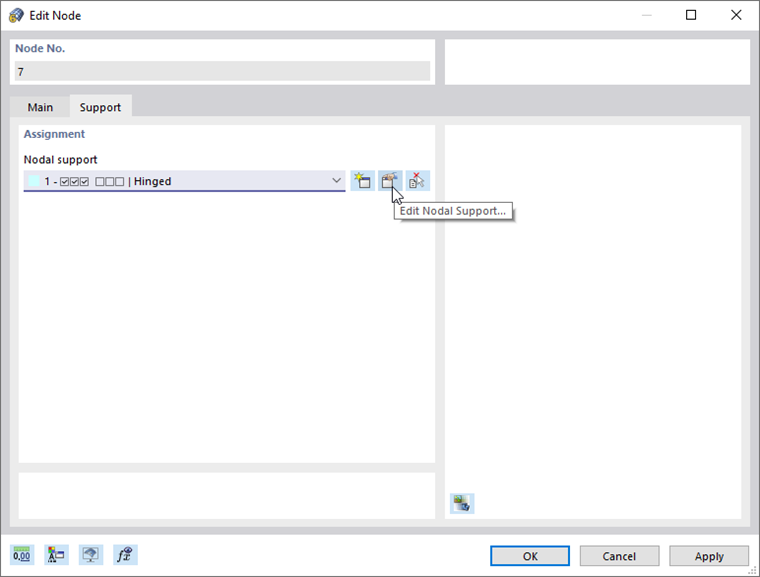

Przycisk do edycji typu obiektu

Okna dialogowe do edycji są dostosowane do obiektów lub typów. W niektórych oknach dialogowych można tylko dostosowywać wybrane właściwości obiektów, w innych natomiast można również tworzyć nowe przypisania lub nowe typy obiektów.

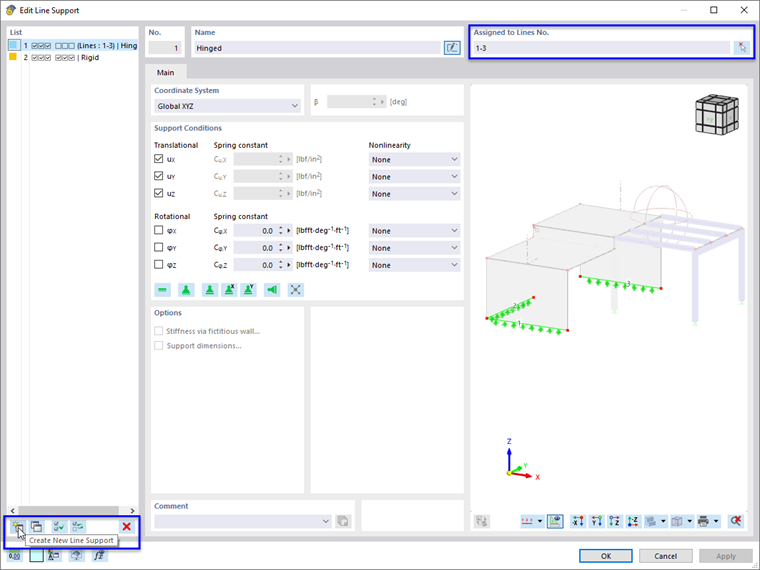

Okno dialogowe Edytuj 'Edytować podpory linii' z opcjami przypisywania i tworzenia nowych typów

Powyższy rysunek przedstawia okno dialogowe do edycji podpór liniowych. Po lewej stronie na 'liście' zdefiniowane są różne typy podpór. Po zaznaczeniu na liście żądanego typu należy dostosować właściwości podpory. Za pomocą przycisku można graficznie przydzielić wybrany typ podpory do jednej lub kilku linii. Listę typów podpór można również rozszerzyć lub skrócić. Służą do tego przyciski znajdujące się pod listą.

Przyciski 'Listy' typów obiektów

	Tworzy nowy typ obiektu
	Kopiuje wybrany typ obiektu
	Zaznacza wszystkie typy obiektów
	Odwraca wybór typów obiektów
	Usuwa wybrany typ obiektu
