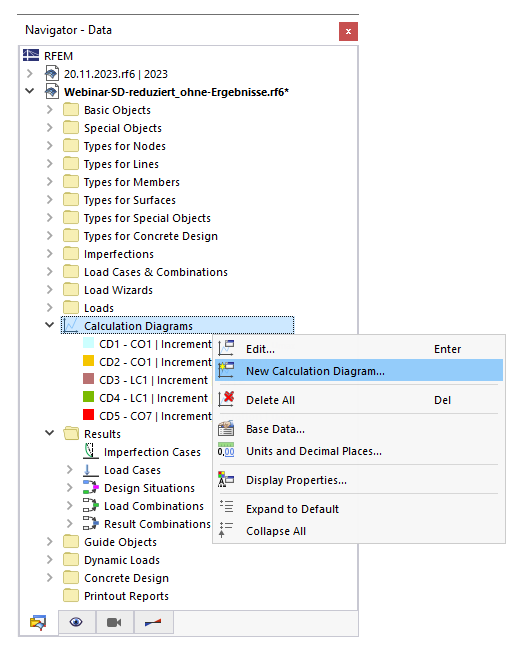

Podczas obliczeń wyświetlany jest wykres maksymalnego przemieszczenia (patrz ilustracja Postęp obliczeń ). Wykres można również sprawdzić bardziej szczegółowo po zakończeniu obliczeń. Ponadto można tworzyć wykresy obliczeń zdefiniowane przez użytkownika ( CD ), które przedstawiają zachowanie zbieżności w określonych węzłach prętów, powierzchni lub podpór. Wykresy obliczeń można znaleźć w Nawigatorze - Dane.

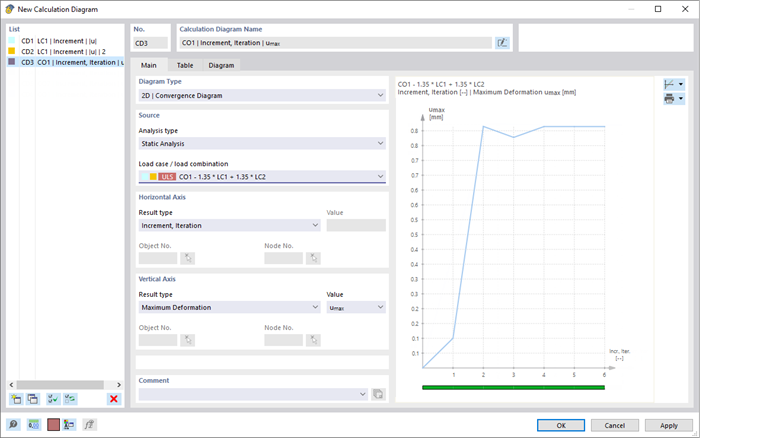

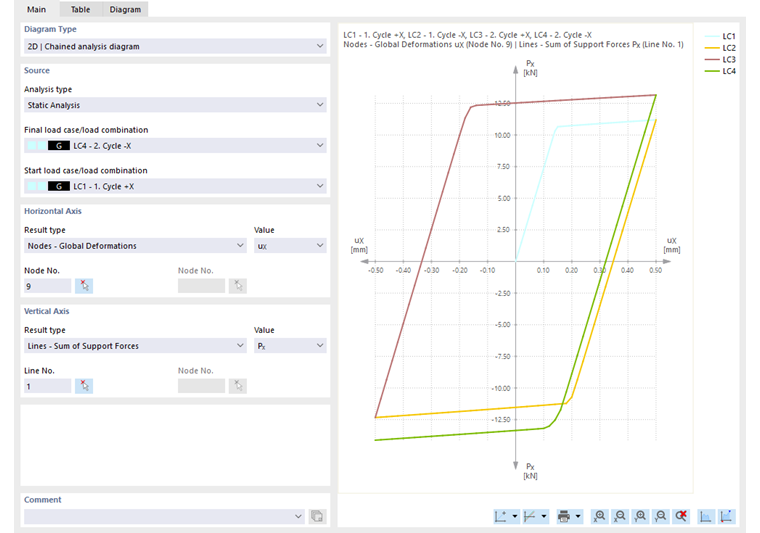

W oknie dialogowym 'Nowy wykres obliczeń' można zdefiniować kryteria wyświetlania wyników na wykresie.
Podstawowe
Jeżeli nie są jeszcze dostępne wyniki, dostępna jest tylko zakładka Główne.
Typ wykresu
Na liście dostępne są dwa typy wykresów:
- 2D | Podstawowe: Można indywidualnie określić, które wyniki mają być wyświetlane na osi poziomej i pionowej wykresu.
- 2D | Wykres zbieżności: Wykres pokazuje, w jaki sposób rozwija się maksymalne odkształcenie podczas obliczeń.
Pozostałe opcje wprowadzania danych w tym oknie dialogowym są dostosowywane do ustawionego typu wykresu.
Źródło
Na liście można wybrać 'Typ analizy' dla wyników, do których odnosi się wykres. Jeżeli w danych podstawowych' modelu nie zostało aktywowane żadne rozszerzenie 'Analiza', dostępna jest tylko 'Analiza statyczna'.
Należy zdefiniować przypadek obciążenia lub kombinację obciążeń, których wyniki mają być wyświetlane na wykresie. Kombinacje wyników i sytuacje obliczeniowe nie są dostępne do wyboru, ponieważ wykres nie może przedstawiać wyników obwiedni.
Oś pozioma/Oś pionowa

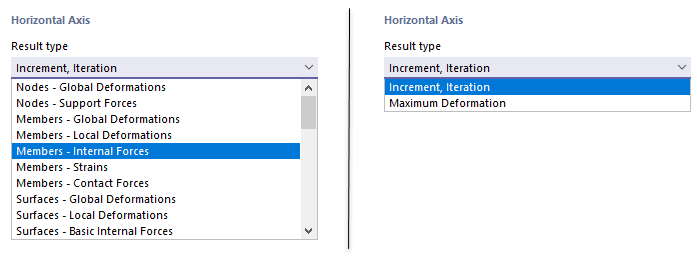

W obu tych sekcjach można zdefiniować kryteria wyników, które będą stosowane do współrzędnych x i y. Opcje na liście 'Typ wyniku' zależą od wykresu.
Ustaw 'Typ wyniku' dla osi poziomej. Zazwyczaj jest to 'Przyrost'. Następnie można przydzielić odkształcenie, siłę wewnętrzną lub moment do osi pionowej w przypadku wykresu podstawowego lub odkształcenie maksymalne w przypadku wykresu zbieżności.

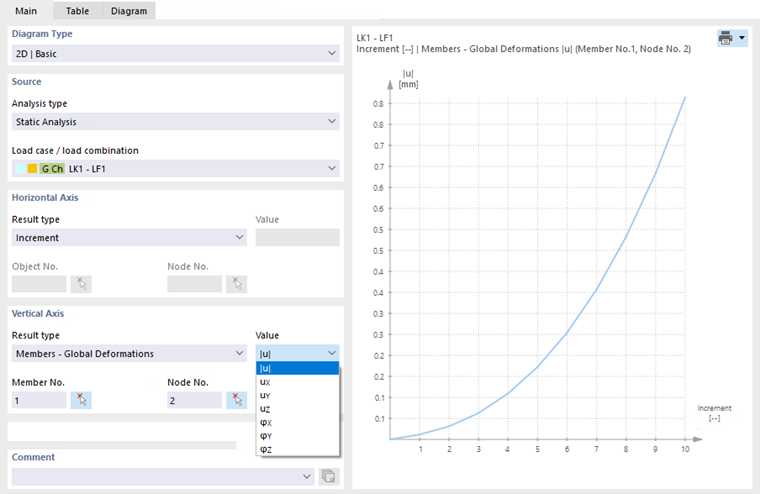

Jeżeli ustawiony jest wykres podstawowy, na liście 'Wartość' należy wybrać przemieszczenie, obrót lub siłę wewnętrzną i typ momentu. Następnie należy zdefiniować 'Obiekt', którego wynik ma zostać wyświetlony na wykresie, oraz określić 'Węzeł', dla którego zostanie to zrobione.
Wykres
Wykres jest wyświetlany, gdy tylko dostępne są wyniki przypadku obciążenia lub kombinacji obciążeń. W przypadku zmiany kryterium grafika jest automatycznie aktualizowana. W zakładce Wykres można zobaczyć wykres w pełnym widoku.

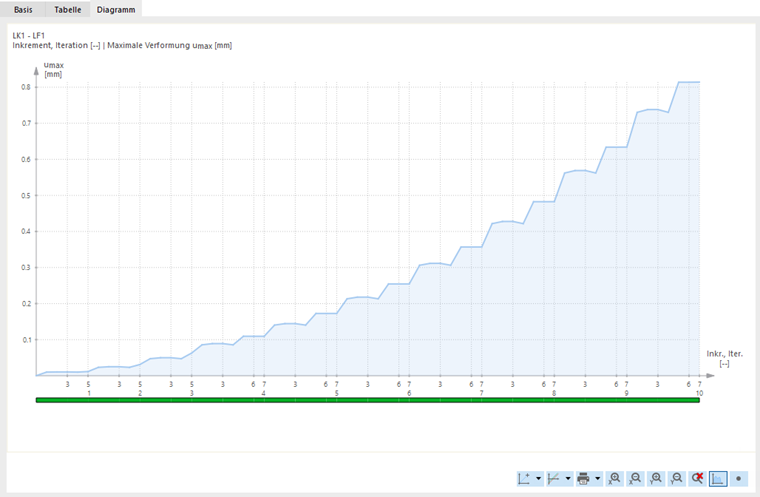

Zielony pasek pod wykresem zbieżności (patrz Nowy wykres obliczeń) odpowiada krzywej zbieżności wyświetlanej na wykresie Postęp obliczeń .
Przyciski pod wykresem mają następujące funkcje:
Przycisk listy z opcjami dla orientacji odciętej X i rzędnej Y | |
Przycisk Lista z opcjami do liniowego lub logarytmicznego wyświetlania wartości X i Y | |
Przycisk Lista z opcjami drukowania wykresu | |
Zwiększa długość osi x X | |
Zmniejsza długość osi x X | |
Zwiększa długość rzędnej Y | |
Zmniejsza długość rzędnej Y | |
Wyświetla wykres z wypełnionym gradientem | |
Daje maksymalną i minimalną wartość |

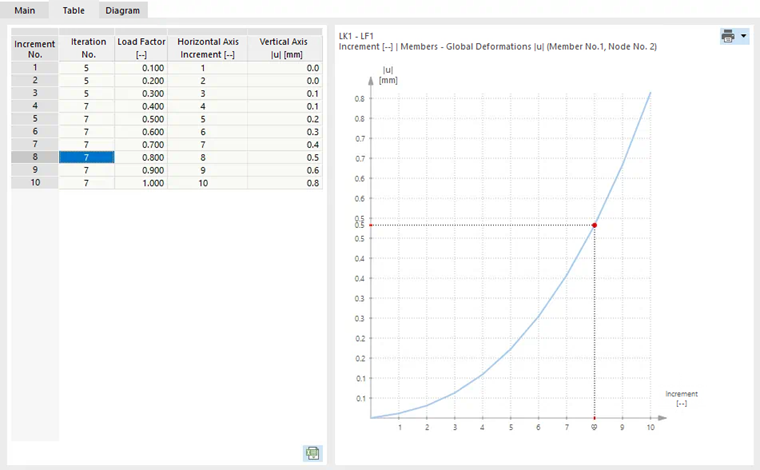

Tabela
Zakładka Tabela jest dostępna, gdy tylko dostępne są wyniki przypadku obciążenia lub kombinacji obciążeń.
W tabeli podane są wartości obliczone w poszczególnych iteracjach i przyrostach obciążenia. Jak wspomniano powyżej, podczas przeprowadzania obliczeń przyrostowych należy zapisać wyniki poszczególnych przyrostów obciążenia.
Wartości z wybranego wiersza są wyświetlane na wykresie po prawej stronie.
Wykres
Zakładka Wykres jest dostępna, gdy tylko dostępne są wyniki przypadku obciążenia lub kombinacji obciążeń.
Wykres jest widoczny. Ułatwia to ukierunkowaną ocenę.
The Wykres można udokumentować na wiele różnych sposobów (patrz rozdział Grafika).
