Wartości wyników na powierzchniach

Przycisk Wyświetla lub ukrywa wartości wyników prętów. Dla wyników powierzchni dostępne są specjalne funkcje, które umożliwiają dokładną ocenę.

Wyświetlanie wartości wyników

W 'Nawigatorze - Wyniki' można określić, czy wartości wyników mają być wyświetlane na powierzchniach oraz które wyniki mają być wyświetlane w szczegółach. Należy skorzystać z opcji Wartości na powierzchniach , dostępnych w obu sekcjach nawigatora.

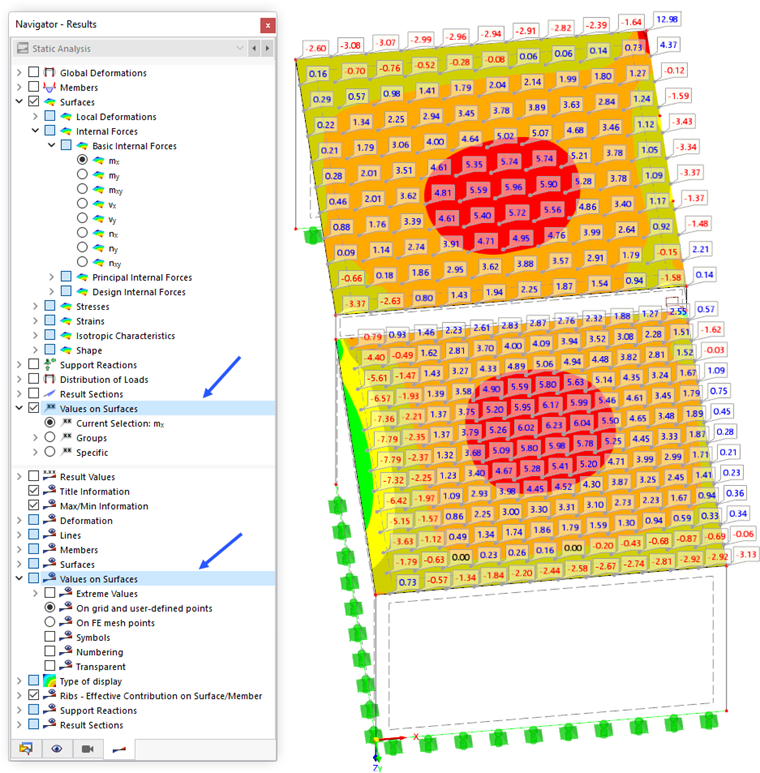

Wyświetlanie wartości na powierzchniach

Za pomocą kategorii 'Wartości na powierzchniach', znajdującej się w górnej części okna, można włączać i wyłączać wyświetlanie wartości wyników. W tym miejscu należy również zdefiniować typ(y) wyników, których wartości będą wyświetlane.

Kategoria 'Wartości na powierzchniach' w dolnej sekcji umożliwia zarządzanie ustawieniami, za pomocą których można wpływać na generowanie i wyświetlanie wartości wyników.

Kategoria wyników dla wartości

W górnej części nawigatora należy zdefiniować kategorię wyników, która ma być stosowana do wyświetlania wartości.

Bieżący wybór

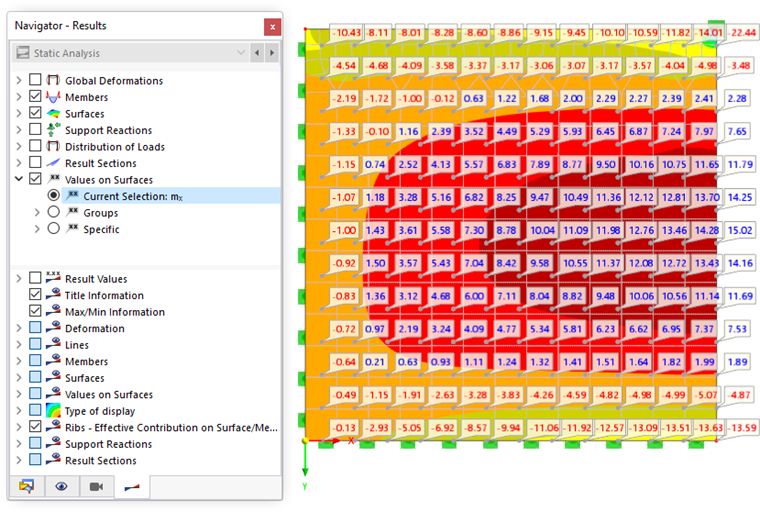

Wyświetlanie wartości z bieżącej kategorii wyników

Ustawienie 'Bieżący wybór' jest dostosowane do wyników graficznych: Na powyższym rysunku są to podstawowe momenty wewnętrzne m_y. W ten sposób wyświetlane są wartości wyników bieżącego odkształcenia, siły wewnętrznej lub grafiki naprężeń.

Grupy

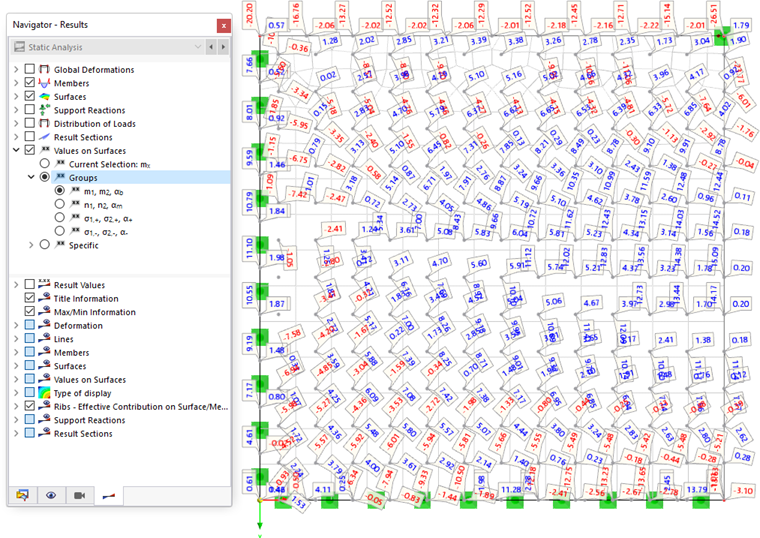

Wyświetlanie grupy głównych momentów

Ustawienie 'Grupy' umożliwia wyświetlenie dwóch wartości wyników w każdym punkcie wynikowym. Dostępne są cztery grupy sił i momentów wewnętrznych oraz naprężeń. Powyższy rysunek przedstawia grupę momentów głównych m₁ i m₂ . Wartości rastra są obrócone o kąt α_b.

Określony

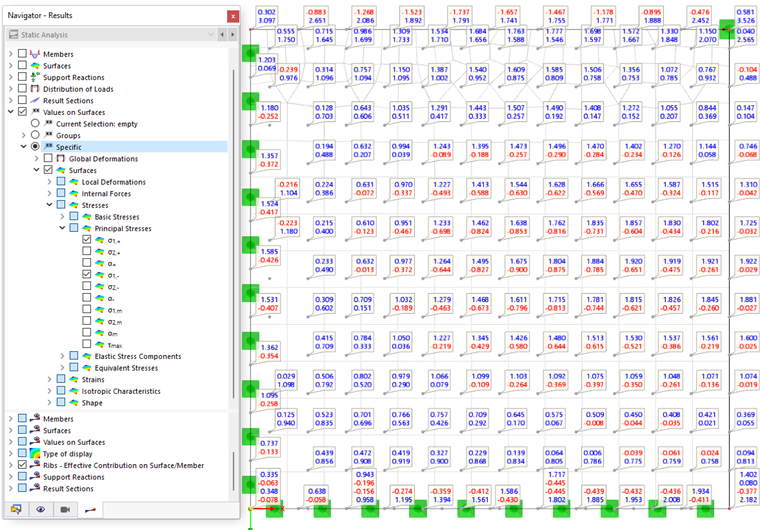

Wyświetlanie wartości naprężeń głównych dla dodatniej i ujemnej strony powierzchni

Za pomocą opcji 'Specyficzna' można indywidualnie zdefiniować, które wartości wyników mają być wyświetlane: odkształcenia, siły i momenty wewnętrzne, naprężenia, odkształcenia. Powyższy rysunek przedstawia wartości naprężeń głównych występujących odpowiednio na dodatniej i ujemnej stronie powierzchni.

Ustawienia dla wartości wyników

W dolnej części nawigatora można określić, w których punktach i w jakiej postaci mają być wyświetlane wartości wyników.

Wyświetlanie ekstremalnych wartości momentów powierzchniowych za pomocą symboli

wartości ekstremalne

Przy użyciu pola wyboru 'Wartości ekstremalne' można określić, czy mają być wyświetlane tylko wartości ekstremalne wyników. W zależności od ustawienia wyświetlane są wartości minimalne lub maksymalne modelu, powierzchni lub brył. Rysunek powyżej przedstawia minimalne i maksymalne momenty główne m₁ dostępne w każdej powierzchni.

W punktach rastra i punktach zdefiniowanych przez użytkownika/W punktach siatki ES

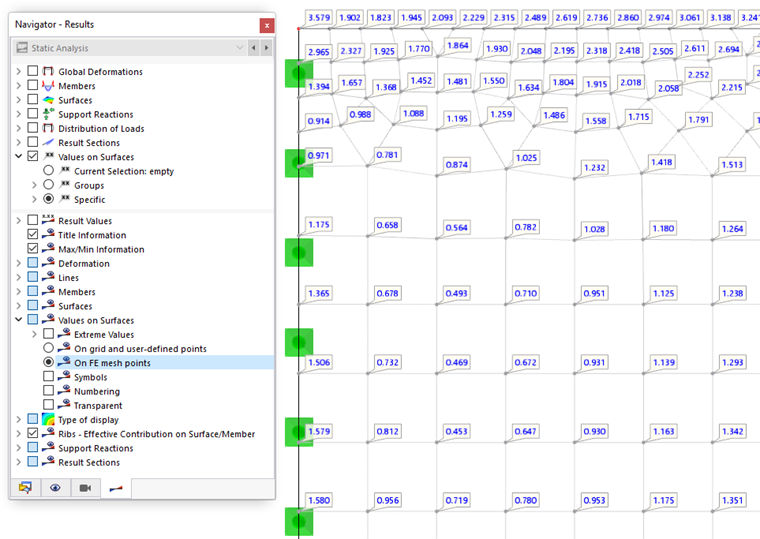

Wyświetlanie wartości wyników w punktach siatki ES

Wartości wyników są wyświetlane w punktach rastra i zdefiniowanych przez użytkownika punktach wynikowych powierzchni lub w punktach siatki ES. Powyższy rysunek przedstawia maksymalne naprężenia równoważne σ_v, które są dostępne w węzłach siatki.

Ustawienia dla rastra wynikowego powierzchni można zmienić w Edytuj funkcję powierzchni. Zdefiniowane przez użytkownika punkty wyników są z kolei zarządzane przez typy dla powierzchni. Za pomocą przycisku punkty wyników na powierzchni można też ustawiać bezpośrednio.

Symbole / Numeracja / Przezroczyste

Trzy ostatnie pola wyboru "Wartości na powierzchniach" w dolnej sekcji nawigatora określają sposób wyświetlania wartości.

• Symbole: Dodatkowo określany jest typ wyniku (u, m₁, σ_z ).
• Numeracja: Wyświetlany jest numer punktu rastra R lub punktu siatki N ES.
• Przezroczysty: Wartości są wyświetlane bez ramki i tła.

Poniższy rysunek przedstawia momenty główne wraz z numeracją węzłów ES w postaci przezroczystej.

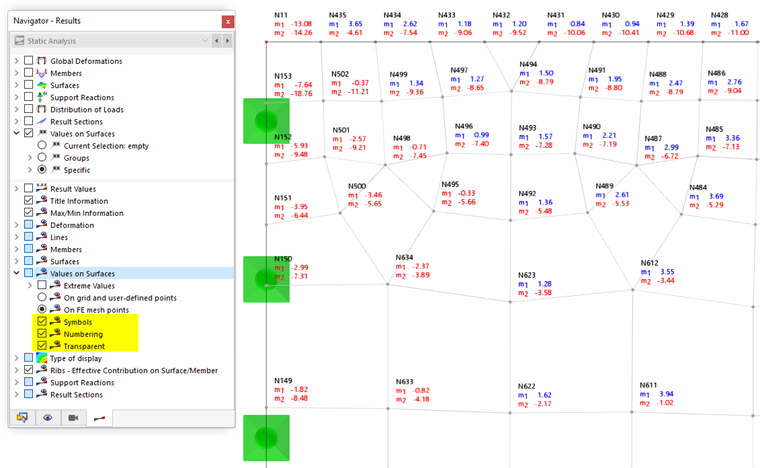

Wyświetlanie momentów głównych za pomocą symboli i numeracji

Dostosowywanie koloru i czcionki wartości wyników

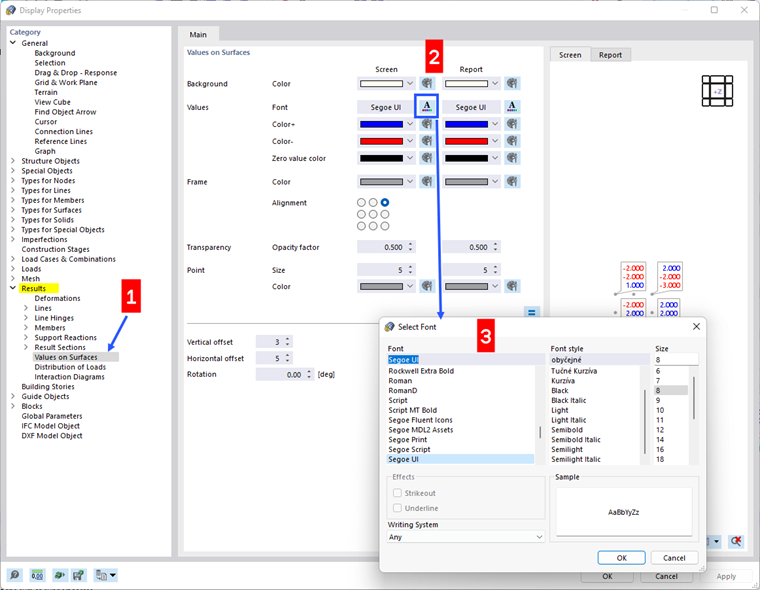

Kolory i czcionkę wartości wyników można dostosować za pomocą opcji Właściwości wyświetlania w menu Opcje. W oknie dialogowym 'Właściwości wyświetlania' otwórz kategorię Wyniki. Wybierz wartości na powierzchniach.

Dostosowywanie czcionki i wyświetlanie wartości wyników

W sekcji 'Wartości na powierzchniach' można dostosować kolor tła, obramowania, czcionkę, rozmieszczenie i przezroczystość. Zmiany są widoczne w podglądzie po prawej stronie.

Możliwe są osobne specyfikacje dla 'Ekranu' i 'Raportu'. Jeżeli jest aktywna, zmiany są zsynchronizowane dla obu typów wyjść.

Filtrowanie wartości wyników

Dla wartości wyników dostępne są opcje filtrowania, które można wykorzystać do wyświetlania określonych wyników. W menu 'Wyniki' należy wybrać opcję Filtr wartości wyników , aby otworzyć okno dialogowe 'Filtr wartości wyników'.

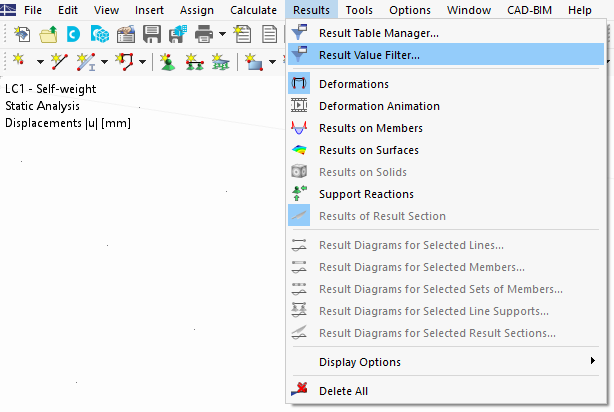

Filtr wartości wyników wywołania

W tym filtrze można zdefiniować kryteria wyświetlania wartości wyników.

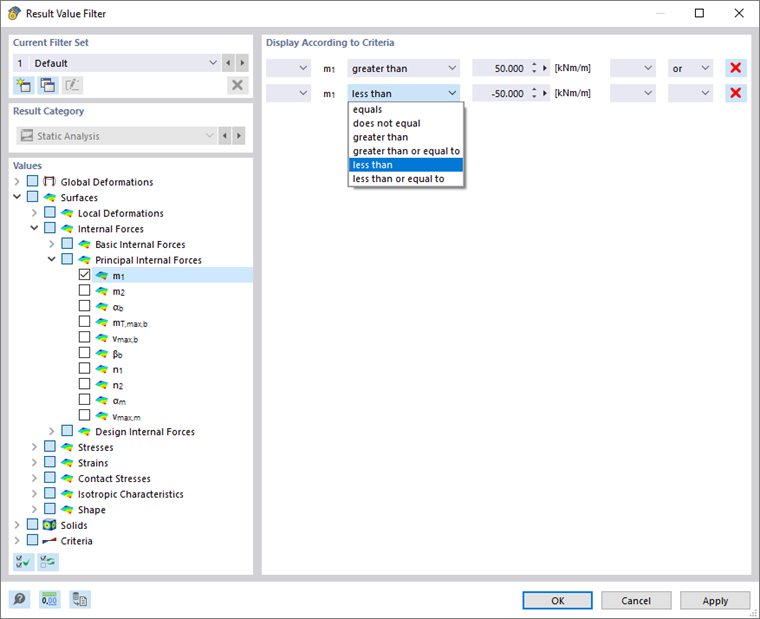

Definiowanie kryteriów filtrowania dla wartości wyników

Bieżący zestaw filtrów

Sekcja w lewej górnej części okna umożliwia zapisanie ustawień filtra. Wszystkie wyniki bez ograniczeń są ustawione jako 'Domyślne'.

Aby zapisać określone ustawienia wartości wyników, należy kliknąć przycisk . W oknie dialogowym 'Nowy zestaw filtrów' należy wprowadzić opis.

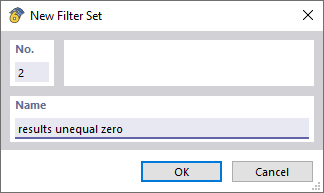

Okno dialogowe 'Nowy zestaw filtrów'

Po kliknięciu OK można określić ustawienia dla nowego zestawu filtrów. Są one następnie dostępne do analizy na liście 'Bieżący zestaw filtrów'.

Wartości

Przy użyciu pól wyboru w drzewie katalogów należy zdefiniować typy wyników, dla których mają zostać zdefiniowane kryteria. W przypadku zaznaczenia pola wyboru w sekcji okna dialogowego "Wyświetlić według kryteriów" można określić warunki dla tego typu wyników.

Wyświetl według kryteriów

W tej sekcji okna dialogowego można zdefiniować warunki mające zastosowanie do wartości wyników wybranego typu wyników. W drugiej kolumnie należy wybrać porównanie, które ma zostać zastosowane. W trzeciej kolumnie należy wprowadzić decydującą wartość.

Aby zdefiniować inne kryterium, należy wybrać wpis 'lub' (każde kryterium liczy się samo) lub 'i' (każde kryterium musi być spełnione) w ostatniej kolumnie. Następnie w nowej linii należy zdefiniować kolejny warunek.

Obraz Definiowanie kryteriów filtrowania dla wartości wyników przedstawia kryteria dla momentów głównych na powierzchni. Przy tych ustawieniach wszystkie wartości momentów m₁, które mieszczą się w przedziale ±50 kNm, są ukryte.

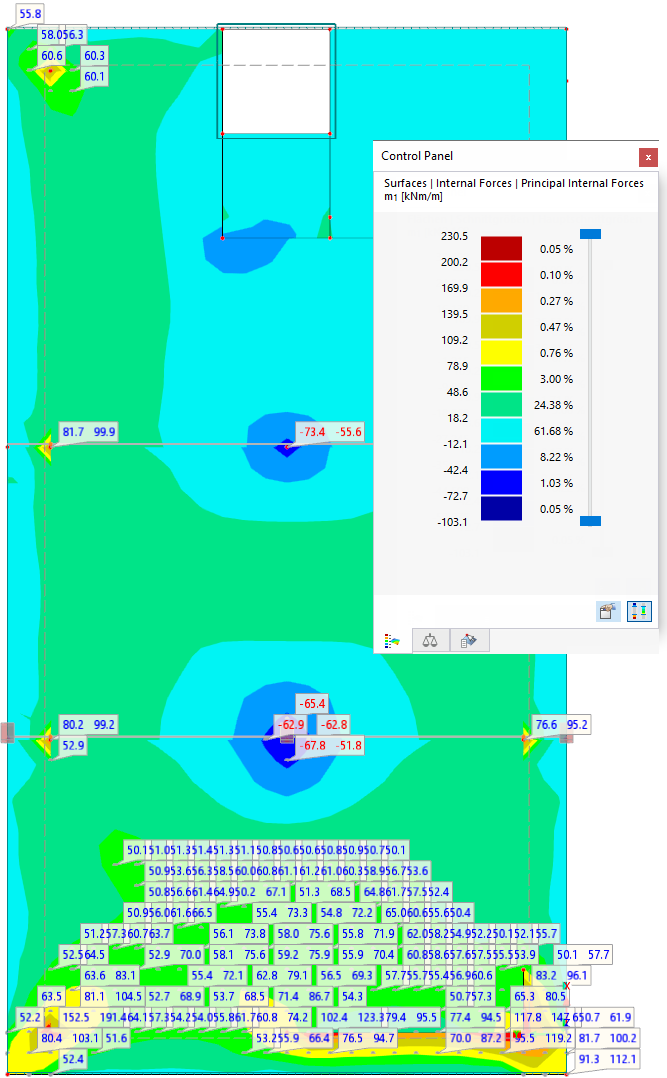

Wartości wyników z kryteriami filtrowania
