Po bezbłędnych obliczeniach wyniki są wyświetlane na modelu. Nawigator otrzymuje dodatkową zakładkę: W Nawigatorze - Wyniki można kontrolować wyniki, które są wyświetlane graficznie.
Tabela Tabela służy do zarządzania wynikami, w tym do poszczególnych typów wyników w kategorii Analiza statyczna.

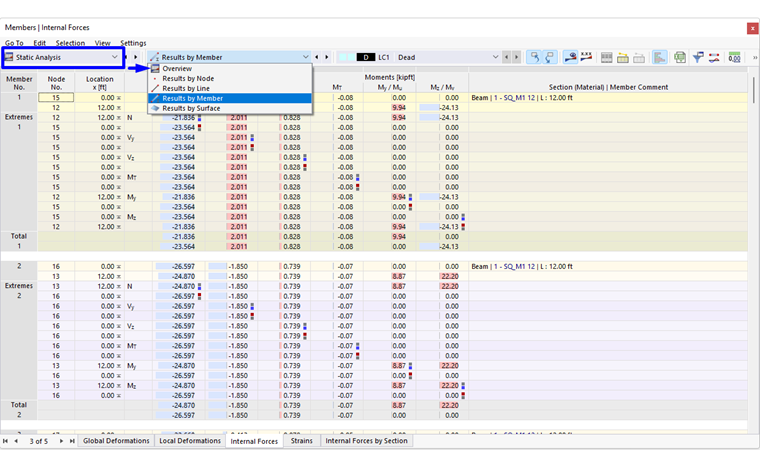

Wyniki liczbowe są podzielone na następujące podkategorie:
- Przegląd
- Wyniki według węzłów
- Wyniki według linii
- Wyniki według prętów
- Wyniki według powierzchni
- Wyniki według brył
Menedżer tabeli wyników

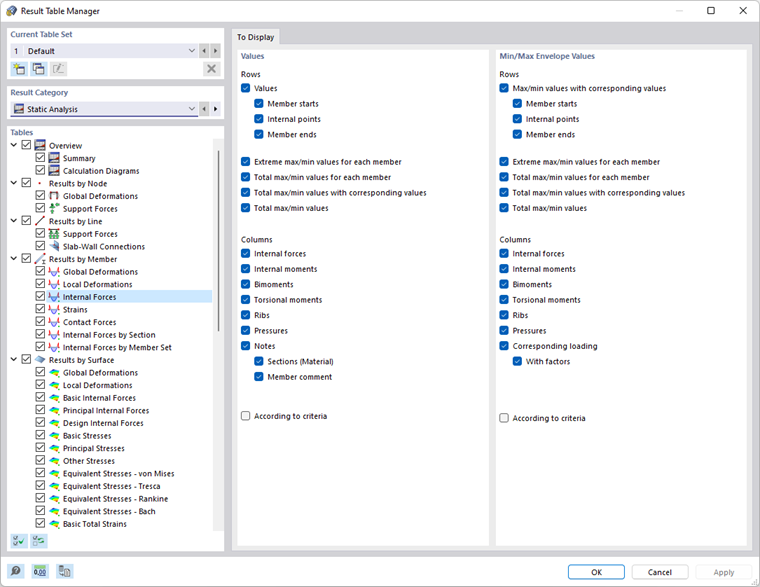

'Menedżer tabel wyników' kontroluje wyświetlane tabele. To okno dialogowe można otworzyć, klikając opcję Menedżer tabel wyników w menu Wyniki. Alternatywnie można użyć przycisku
w belce tytułowej programu lub tabeli.
W sekcji 'Bieżący zbiór tabel' można utworzyć nową konfigurację tabeli i użyć jej w bieżącym modelu.
Użyj pól wyboru w drzewie 'Tabele', aby zdefiniować wyniki potrzebne do oceny. Po wybraniu wpisu można szczegółowo sterować wyświetlaniem wyników w sekcji 'Wyświetlanie'. Odpowiednie wiersze i kolumny tabeli zostaną odpowiednio wyświetlone lub ukryte.
Pole wyboru 'Według kryteriów' umożliwia wyświetlenie określonych wartości wyników w tabelach. W osobnych zakładkach można zdefiniować kryteria generowania wyników.
Wybierz typ wyniku w drugiej kolumnie. W kolejnych dwóch kolumnach należy określić kryterium, które ma zostać zastosowane. Do wyboru są następujące warunki:
- równa się
- nie równa się
- większy niż
- większy lub równy
- mniejszy niż
- mniejszy lób równy
Aby zdefiniować inne kryterium, należy wybrać wpis 'lub' (każde kryterium liczy się dla siebie) lub 'i' (każde kryterium musi być spełnione) w ostatniej kolumnie. Następnie zdefiniuj kolejny warunek w nowej linii.
