Konstrukcja

Przyciągania obiektów

Uchwycenie obiektów ułatwia modelowanie podczas umieszczania linii, prętów i powierzchni. Oprócz węzłów na obiektach można stosować różne punkty przyciągania.

Jako „Standard” węzły, środki i punkty rastra liniowego są aktywowane jako punkty przyciągania. Na przykład po umieszczeniu nowej linii w pobliżu obiektu za pomocą wskaźnika pojawią się przypisane symbole. Sie sind in der Tabelle unten beschrieben.

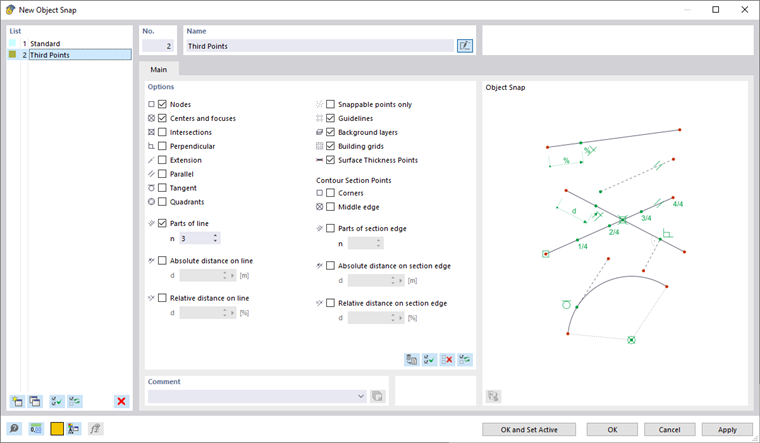

Mit den Kontrollfeldern im Dialogabschnitt 'Optionen' können Sie steuern, welche Fangpunkte aktiv sein sollen:

Obiekt Punkty uchwycenia
Węzeł Swobodne węzły i węzły linii
Środki i ogniska Wenn Sie den Mauszeiger in die Nähe der Mitte einer Linie, des Brennpunkts einer Kurve oder des Zentrums einer Fläche oder Volumens führen, rastet er dort ein.
Punkty przecięcia Punkty przecięcia dwóch linii, które nie mają wspólnego węzła
Prostopadle Prostopadłe połączenie z linią
Przedłużenie Połączenie z linią prostą, która została wcześniej wybrana (krótko dotknięta wskaźnikiem myszy)
Równolegle Wyznaczanie linii równoległej: Po ustawieniu węzła początkowego należy przesunąć wskaźnik nad linię szablonu. Gdy tylko wskaźnik zbliży się do możliwego węzła końcowego nowej linii, tak aby był on równoległy do szablonu, na liniach pojawia się symbol równoległości.
Styczna Punkt styku linii na łuku kołowym
Kwadranty okręgu Podział okręgu w punktach ćwiartek
Części Punkty podziału linii: Po przesunięciu wskaźnika nad linię następuje uchwycenie na zdefiniowanych podziałach 'n'. Liczba podziałów jest wyświetlana przy kursorze jako ułamek.
Odległość Punkty podziału linii w odległości bezwzględnej lub względnej: Gdy przesuniesz wskaźnik nad linię, zostanie on uchwycony w zdefiniowanych odległościach 'd' od początku i końca linii.
Tylko punkty, które mogą być przyciągane Umieszczanie węzłów tylko na obiektach już zdefiniowanych, a nie w płaszczyźnie roboczej
Linie pomocnicze Punkty przecięcia dwóch linii pomocniczych
warstwy tła Przecięcie dwóch linii warstw tła
Raster budynku Schnittpunkte von zwei Linien eines Gebäuderasters
Punkty grubości powierzchni Punkte für Flächendicken in der Nähe der Linien-Definitionsknoten (nicht bei Drahtmodell-Darstellung)

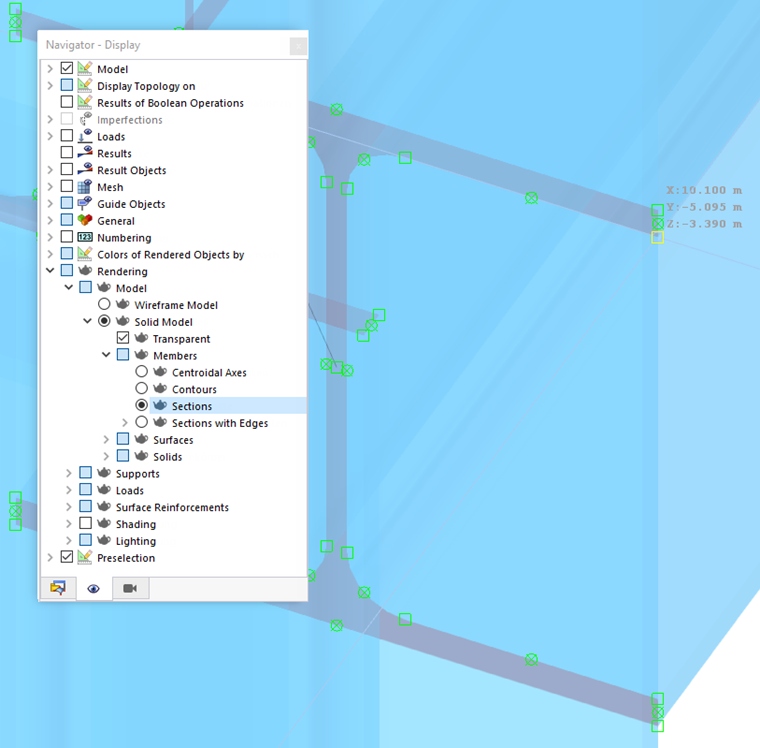

Die Optionen für die 'Konturenquerschnittspunkte' bieten Fangmöglichkeiten für Stellen am gerenderten Profil wie Ecken, Ränder oder eckenbezogene Abstände an den Querschnittsrändern. Die Fangpunkte erscheinen in der Nähe der Linien-Definitionsknoten.

Wskazówka

Aktivieren Sie im 'Navigator - Anzeige' die Renderingoption Querschnitte oder Querschnitte mit Kanten.

CAD-Symbolleiste

In der CAD-Symbolleiste unterhalb der Tabellen können Sie nicht nur den Objektfang, sondern auch einzelne Fangfunktionen gezielt ein- und ausschalten.

Przyciski mają następujące funkcje:

Przyciąganie do rastra Schaltet die Fangfunktion für die Rasterpunkte ein und aus
Przyciąganie obiektu Schaltet den Objektfang ein und aus
Przyciąganie do węzłów Fang an freien Knoten und Knoten von Linien
Przyciąganie do środków i ognisk Przyciągnij do środków i ognisk
Przyciąganie do punktów przecięcia Przyciągnij do punktów przecięcia
Przyciąganie do prostopadłych Fang an Lotpunkten
Przyciągaj do przedłużeń Przyciągnij do przedłużeń
Przyciąganie do równoległych Fang an parallelen Linien
Przyciąganie do stycznych Przyciągnij do stycznych
Przyciągaj do kwadrantów Fang an Kreisquadranten
Przyciągaj do punktów podziału Fang an Teilungspunkten von Linien
Przyciągnij do odległości bezwzględnej Fang an Stellen von Linien mit absolutem Abstand
Przyciąganie na odległość względną Fang an Stellen von Linien mit relativem Abstand
Przyciągaj tylko do punktów przyciąganych Przyciągaj tylko do punktów przyciągania
Przyciągnij do rastra budynku Fang an Schnittpunkten eines Gebäuderasters
Przyciąganie do linii pomocniczych Fang an Schnittpunkten von Hilfslinien
Przyciągaj do warstw tła Fang an Schnittpunkten von Hintergrundfolien
Przyciągaj do punktów grubości powierzchni Przyciągnij do punktów grubości powierzchni
