Przekrój wynikowy tworzy płaszczyznę lub linię przecinającą model. Pozwala to na ocenę wyników na liniach przecięcia z powierzchniami i bryłami.
Wskazówka
Użyj przycisku
pozwala na tworzenie przekrojów wynikowych bezpośrednio na modelu w pasku narzędzi.
Kategorie

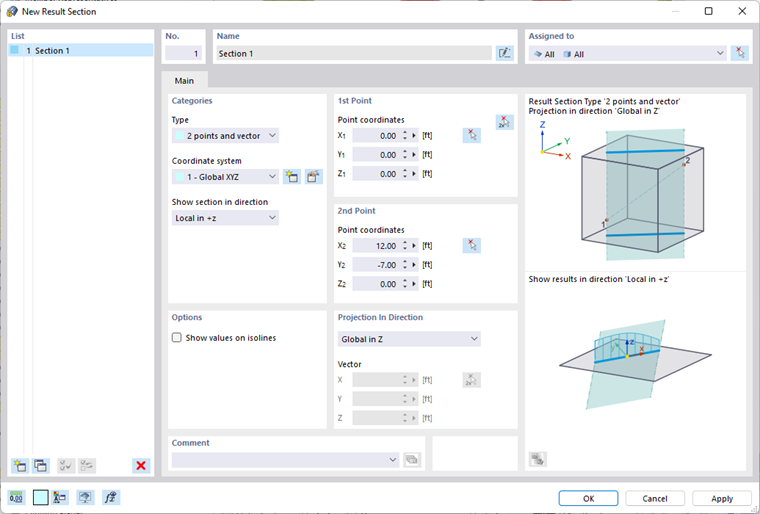

Najpierw należy określić 'Typ' przekroju wynikowego. Na liście dostępne są dwa typy definicji:
- 2 punkty i wektor: W dowolnym miejscu przez model poprowadzona zostaje płaszczyzna przecięcia
- Linia: Model zostaje przecięty wzdłuż jednej lub kilku istniejących linii.
Sekcje okna dialogowego zmieniają się w zależności od wybranej opcji.
Przekrój wynikowy domyślnie odnosi się do globalnego 'Układu współrzędnych' XYZ. Można jednak użyć także układu zdefiniowanego przez użytkownika.
Przy użyciu listy 'Pokaż przekrój w kierunku' należy określić płaszczyznę powierzchni, w której ma być przedstawiony przebieg przekroju.
W przypadku użyciu domyślnego ustawienia 'Lokalnie w +z' wyniki są przedstawiane prostopadle do powierzchni przeciętych przez płaszczyznę tnącą.
1./2. punkt lub linia
W tych sekcjach okna można zdefiniować obydwa punkty brzegowe przekroju lub linię, w zależności od wybranego typu przekroju.
W tym celu należy wprowadzić 'Współrzędne punktu' dla pierwszego i drugiego punktu. Przycisk
punkty brzegowe można określić również graficznie. W razie potrzeby można dostosować płaszczyznę roboczą, jeżeli nie chcemy definiować węzłów, lecz dowolne punkty w oknie roboczym.
Z każdego z tych dwóch punktów zostaje poprowadzona prosta w kierunku 'rzutu' (patrz sekcja okna dialogowego poniżej), definiująca płaszczyznę przecięcia. Jeżeli płaszczyzna ta przecina powierzchnię, wykres wyników wyświetlany jest wzdłuż linii przecięcia. Jeżeli płaszczyzna przecina kilka powierzchni, wykresy wyników są wyświetlane na każdej z tych powierzchni. W sekcji okna 'Przypisane do' można określić, które powierzchnie zostaną przecięte przez przekrój wynikowy.
Opcje
Aby odczytać wartości wyników w punktach przecięcia izolinii w widoku izolinii, należy zaznaczyć pole wyboru 'Pokaż wartości na izoliniach'.
Rzut w kierunku
Płaszczyzna przekroju wynikowego jest określana przez dwa punkty i wektor rzutowania. Oprócz trzech globalnych kierunków rzutowania z listy można również wybrać wektor, aby określić trzeci punkt płaszczyzny zgodnie z ustawieniami zdefiniowanymi przez użytkownika.
Wyświetlanie przekrojów wynikowych

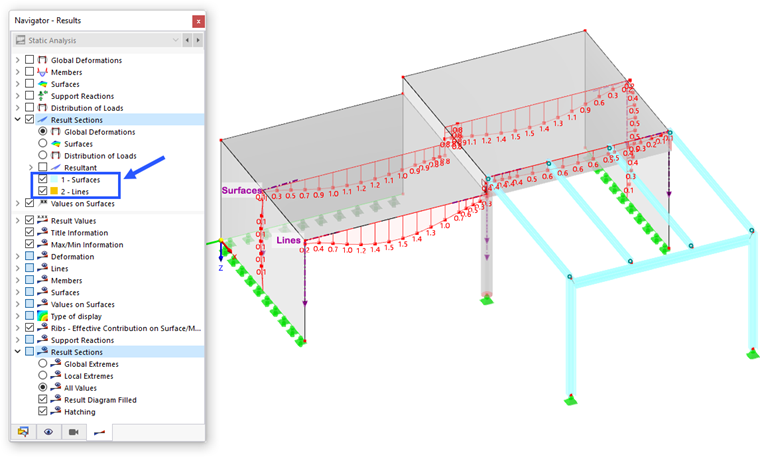

Wyświetlaniem przekrojów wynikowych można sterować w karcie 'Nawigator - Wyniki'. Tutaj można określić, które wyniki i przekroje mają być wyświetlane. Poniższy rysunek przedstawia dwa przekroje wynikowe: Na przekroju 1 pionowa płaszczyzna przecięcia jest poprowadzona przez powierzchnie ścian i sufitu. Przekrój 2 przedstawia wyniki wzdłuż dwóch linii granicznych.
