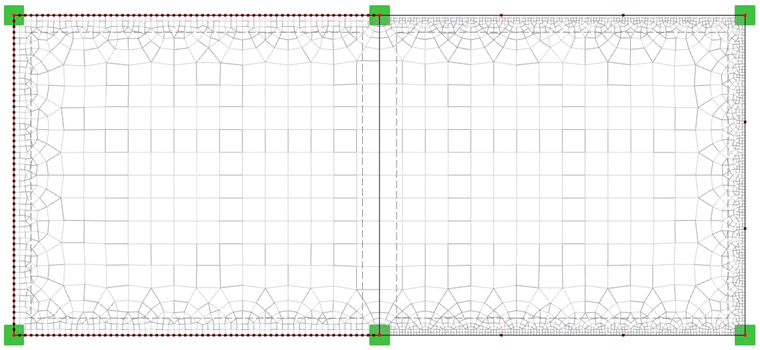

Liniowe zagęszczenie siatki wpływa na generowanie siatki ES. Dzięki liniowemu zagęszczeniu siatki można zapewnić skorygowaną dyskretyzację wzdłuż linii, która może okazać się konieczna w przypadku podpór.
Typ zagęszczenia siatki
Do wyboru jest kilka geometrycznych kształtów obszaru zagęszczenia:
- Docelowa długość ES
- Liczba elementów skończonych
- Stopniowo

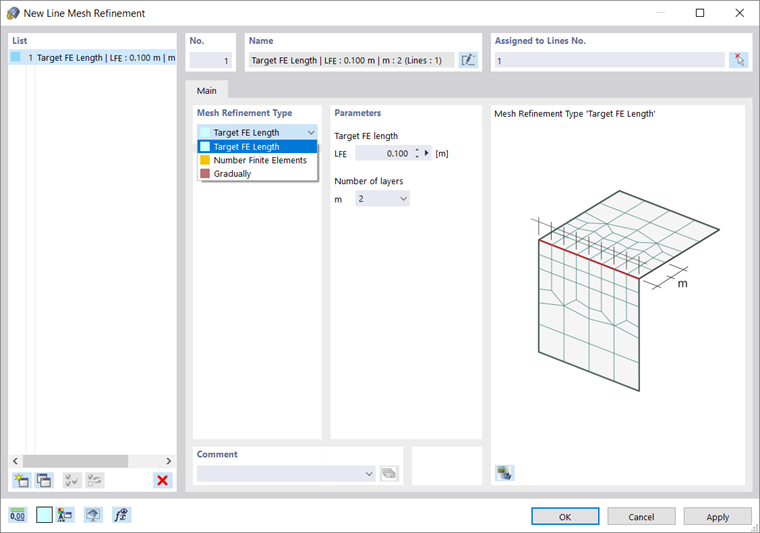

Typ zagęszczenia wraz z parametrami jest symbolicznie przedstawiony na grafice w oknie dialogowym.
Parametry
W przypadku typów 'Docelowa długość ES' i 'Liczba elementów skończonych' należy określić długość lub liczbę elementów skończonych wzdłuż linii. Od 'Liczby warstw' zależy, ile rzędów zagęszczonej siatki elementów zostanie utworzonych wzdłuż linii. Te typy zagęszczenia umożliwiają na przykład pokrycie gęstą siatką obszarów brzegowych powierzchni.
Typ 'Stopniowo' umożliwia stopniowe zagęszczanie siatki poprzez obszary o tym samym rozmiarze siatki. Im większa jest 'Liczba rzędów', tym drobniejsza siatka ES w kierunku linii.
