Podpory prętowe

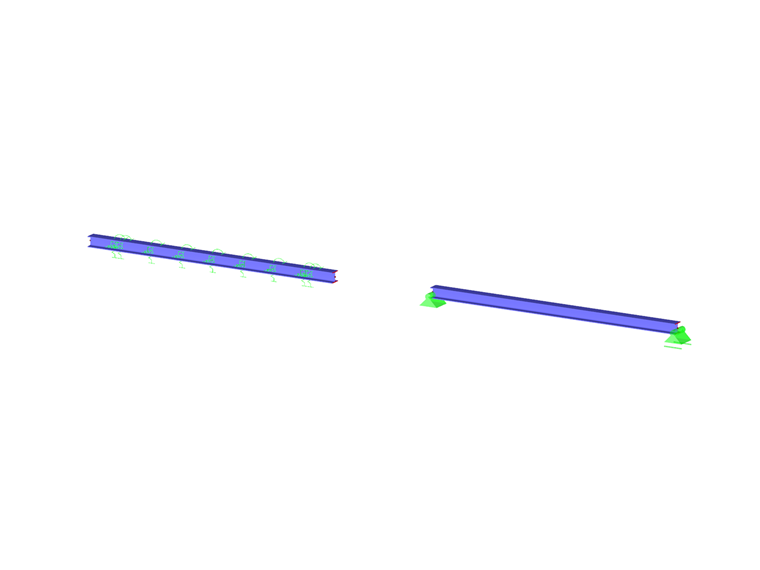

Podpora prętowa opisuje warunki brzegowe wszystkich węzłów ES wzdłuż pręta. Przesunięcia i obroty w tych wewnętrznych węzłach mogą być zablokowane lub ograniczone przez sprężyny translacyjne i obrotowe. Umożliwia to modelowanie np. belek fundamentowych jako sprężystych podpór prętowych.

Okno dialogowe 'Obsługa nowego pręta'

Główne

Zakładka Główne umożliwia zarządzanie podstawowymi parametrami podpory.

Warunki podparcia

Warunki podparcia są podzielone na stopnie swobody 'Translacyjne', 'Ścinanie' i 'Obrotowe'. Aby zdefiniować podparcie lub utwierdzenie, należy zaznaczyć pole wyboru dla odpowiedniej osi. Znacznik wyboru wskazuje, że stopień swobody jest zablokowany i możliwe jest przemieszczenie lub obrót pręta względem odpowiedniego kierunku.

W przypadku braku podpory lub utwierdzenia należy usunąć zaznaczenie z odpowiedniego pola wyboru. Stała sprężyny translacyjnej lub obrotowej zostaje wówczas ustawiona na zero. 'Stałą sprężystości' można w każdej chwili zmienić, aby zamodelować sprężyste podparcie pręta. Sztywności sprężyste należy wprowadzić jako wartości obliczeniowe.

Translacyjny

'Stała sprężystości' belki fundamentowej jest określana z uwzględnieniem szerokości przekroju w celu uzyskania sprężystości translacyjnej odniesionej do pręta w [N/m²] na podstawie modułu reakcji podłoża. Opisuje ona, jaka siła pręta w [N] na metr długości i szerokości pręta jest potrzebna do ściśnięcia gruntu o jeden metr. Wartość tę należy pomnożyć przez rzeczywistą szerokość przekroju i wprowadzić wynik jako stałą sprężystości C_u,z (w przypadku ław z prętami w położeniu poziomym lokalna oś z jest zwykle skierowana w dół).

W przypadku pręta poziomego lub pochylonego symbole podpór są zawsze wyświetlane pod prętem (tzn. z boku w kierunku siły ciężkości). Bei einem vertikalen Stab ist die Ausrichtung der Stabachse z maßgebend. Ein Ausfall hingegen wirkt unabhängig von der grafischen Darstellung: Hier entscheidet das Spannungskriterium, welches auf die Orientierung der lokalen z-Achse bezogen ist.

Istnieje możliwość definiowania 'Nieliniowości' dla kierunku u_z (patrz ilustracja Podpora nowego pręta). Kryterium 'Uszkodzenie przy ujemnym lub dodatnim naprężeniu kontaktowym w z' określa, jakie siły może przejąć podpora.

Stosując kryteria zniszczenia, należy sprawdzić orientację lokalnych osi z. Za pomocą menu kontekstowego pręta można wyświetlać i ukrywać osie pręta.

Falls das Lager in Richtung der z-Achse ausfällt, sind auch die Stützungen in die übrigen Richtungen nicht wirksam.

Siły tnące

Stałe sprężystości przy ścinaniu umożliwiają określenie nośności gruntu na ścinanie. Sztywność na ścinanie s_x opisuje sztywność osiową wynikającą ze sztywności odkształcenia E ⋅ A. Stałe sprężystości s_y i s_z są określane jako iloczyn liczby Poissona's dla gruntu i C_u,z.

Rotacyjny

Stała sprężystości obrotowej opisuje sposób ograniczenia obrotu pręta względem jego osi podłużnej.

Opcje

Pole wyboru 'Wymiary podpory' jest dostępne, gdy tylko w kierunku osi pręta y lub z dostępna jest podpora konstrukcyjna. W zakładce Wymiary podpory można zdefiniować geometrię podpory prętowej.

Wymiary podpory

Wymiary podpory są wymagane do określenia naprężeń w podporze (w przygotowaniu).

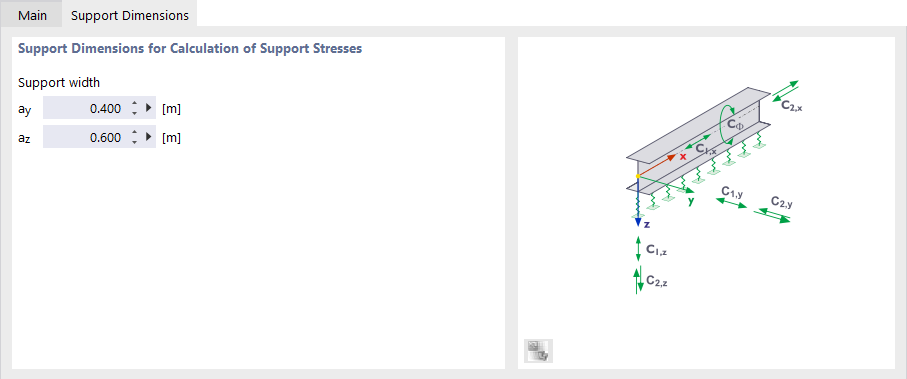

Definiowanie wymiarów podpory
