Pytanie: Dlaczego siła podporowa nie jest wyświetlana, mimo że modelowałem fundament pręta?
Odpowiedź: Jeżeli model zawiera pręty o podłożu sprężystym, siły i momenty kontaktowe są wyświetlane w tabeli 4.7. Wyświetlanie w postaci graficznej można aktywować za pomocą opcji Pręty w nawigatorze Wyniki.
5 gwiazdek | ||
4 gwiazdki | ||
3 gwiazdki | ||
2 gwiazdki | ||
1 gwiazdka |

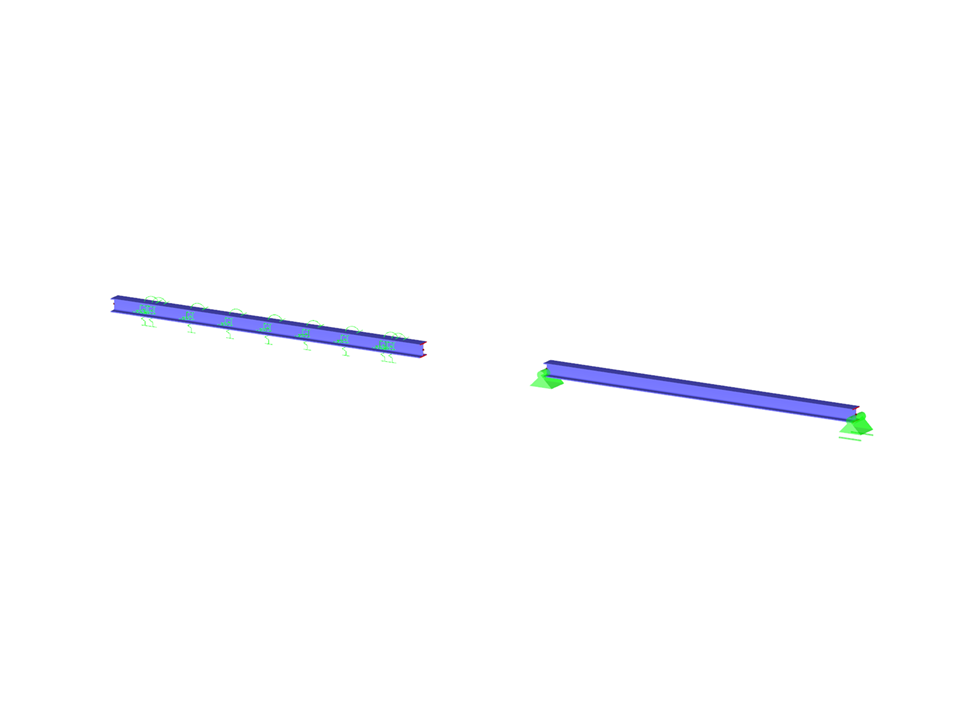

Belka jednoprzęsłowa, podpora sprężysta prętowa
Liczba węzłów | 4 |
Liczba linii | 2 |
Liczba prętów | 2 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,613 t |
Wymiary (metryczne) | 12,000 x 0,000 x 0,000 m |
Wymiary (imperialne) | 39.37 x 0 x 0 feet |
