Przykład Weryfikacyjny 1032
  • Opis
  • Recenzje (0)

Ten model służy jako przykład weryfikacyjny projektowania kolumny o kształcie W z przegubowymi końcami, zgodnie z wytycznymi AISC 2022. Obejmuje belkę ASTM A992 W 18x50 poddaną równomiernym obciążeniom stałym i użytkowym, z ograniczeniami ugięcia i nominalnej głębokości. Analiza sprawdza wytrzymałość na zginanie przy użyciu metod LRFD i ASD, zapewniając zgodność z określonymi limitami.

Model wykorzystany w
Łącznie
0 na 5 gwiazdek
Ta strona ma 0 ocen użytkowników.
5 gwiazdek
4 gwiazdki
3 gwiazdki
2 gwiazdki
1 gwiazdka
(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

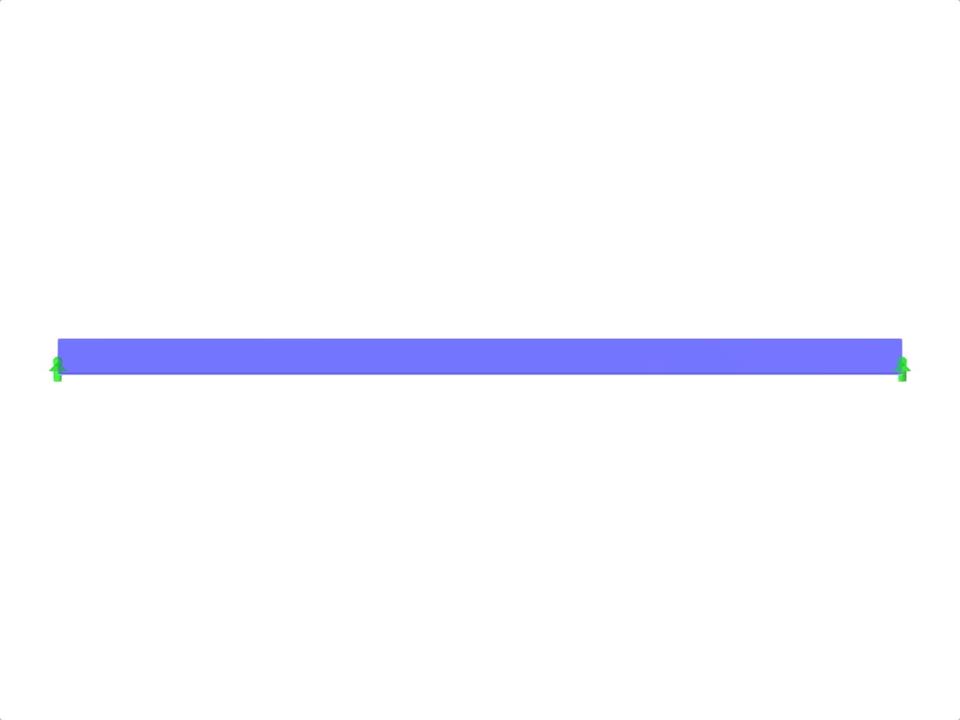

Przykład Weryfikacyjny 1032 | Projektowanie Kolumny w Kształcie W Zgodnie z AISC 2022

Liczba węzłów 2
Liczba linii 1
Liczba prętów 1
Liczba powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 2
Ilość KO 2
Liczba kombinacji wyników 0
Ciężar całkowity 0,794 t
Wymiary (metryczne) 10,668 x 0,000 x 0,000 m
Wymiary (imperialne) 35 x 0 x 0 feet

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
