Pregunta: ¿Por qué no se muestra la fuerza en el apoyo a pesar de que he modelado la cimentación de la barra?
Respuesta: Si el modelo contiene barras con apoyos elásticos, las fuerzas de contacto y los momentos de contacto se muestran numéricamente en la tabla 4.7. Para controlar la representación gráfica de los resultados, seleccione el casilla de verificación Barras en el navegador Resultados.
Modelo utilizado en

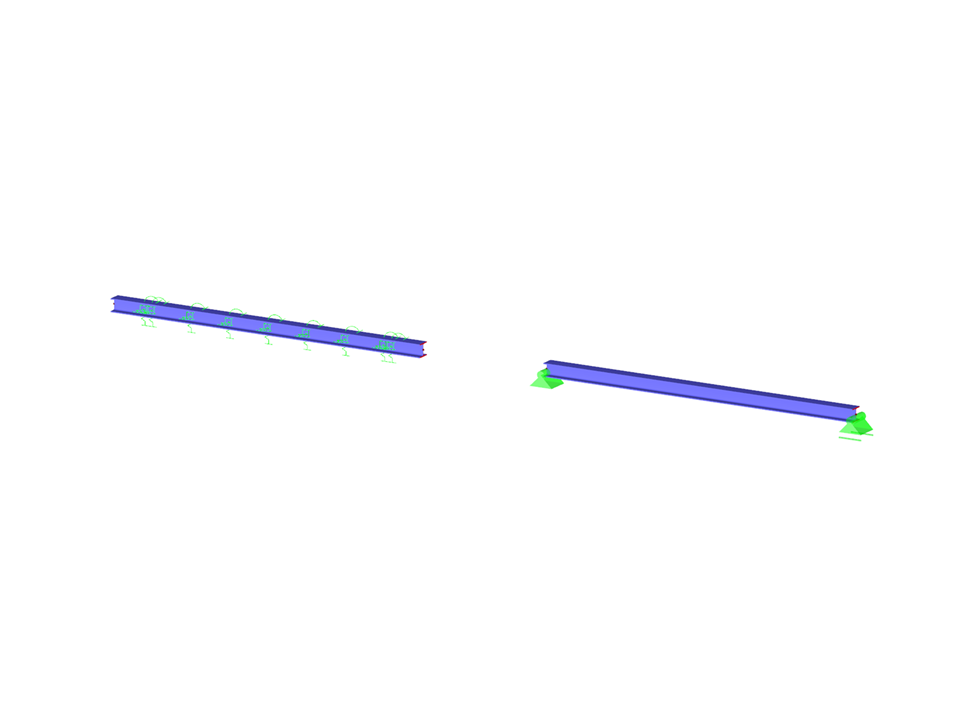

Viga de un solo vano, apoyo elástico en barra
| Número de nudos | 4 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,613 t |
| Dimensiones (métricas) | 12,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 39.37 x 0 x 0 feet |
