KB 001840 | Obliczanie odporności ogniowej elementów stalowych z cynkowaniem ogniowym w RFEM 6/RSTAB 9

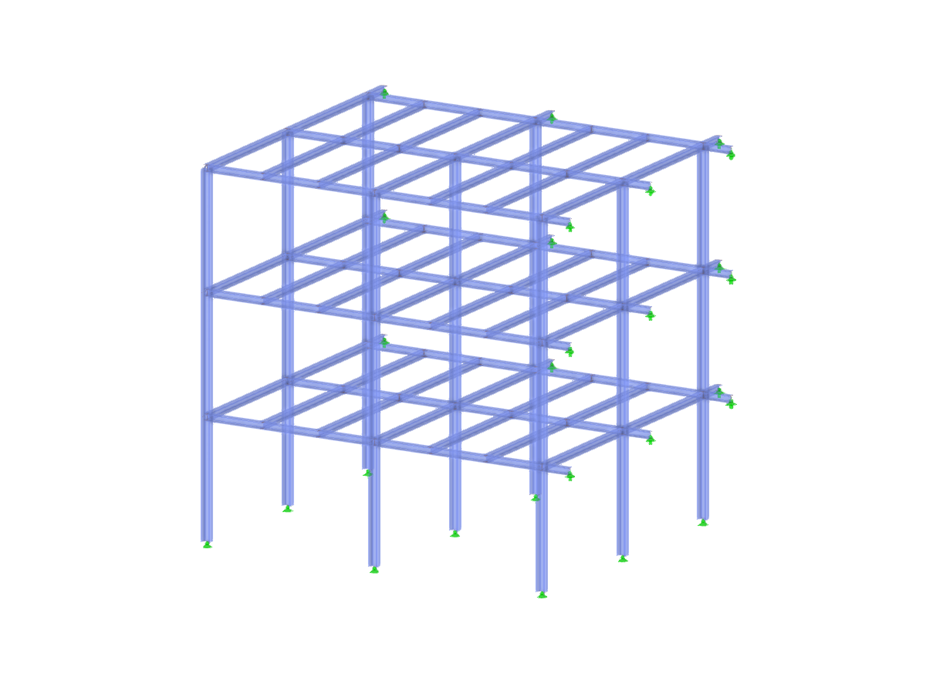

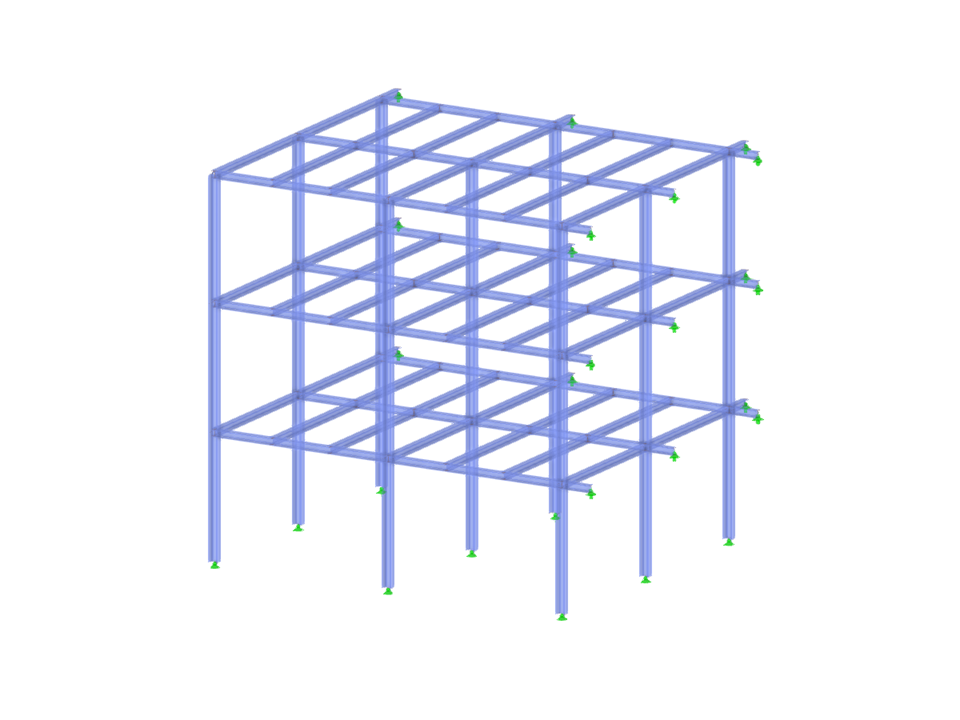

Budynek biurowy o konstrukcji stalowej z atestami przeciwpożarowymi
Liczba węzłów | 90 |
Liczba linii | 141 |
Liczba prętów | 141 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 6 |
Ilość KO | 30 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 33,958 t |
Wymiary (metryczne) | 13,000 x 12,000 x 11,000 m |
Wymiary (imperialne) | 42.65 x 39.37 x 36.09 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
