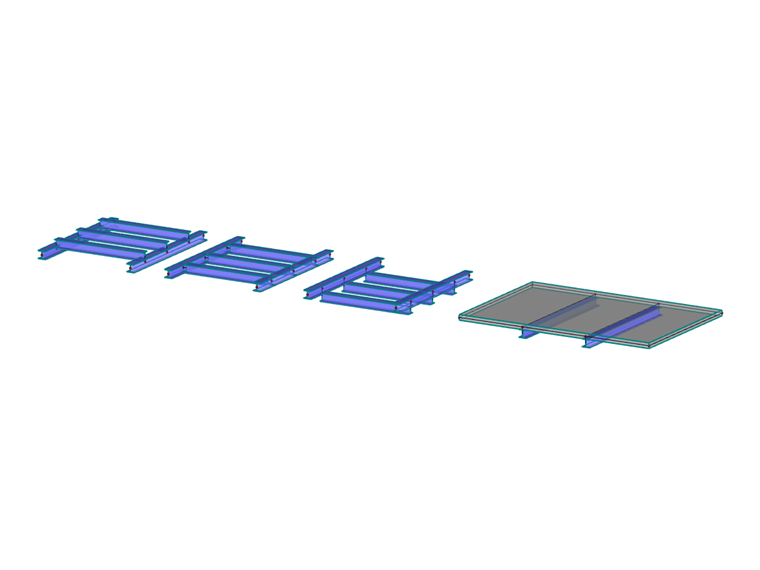

Mimośrody pręta

W programie RFEM długość pręta odpowiada odległości między dwoma węzłami końcowymi. W niektórych sytuacjach (połączenia profili lub podciągi) długość rzeczywista odwzorowywana jest przez model jedynie w przybliżeniu. Mimośrody prętowe umożliwiają łączenie prętów mimośrodowo za pomocą specjalnych odcinków na końcach prętów. Pozwala to zredukować momenty obliczeniowe na belkach poziomych w przypadku ram o dużych przekrojach słupów. Mimośrody prętów są uwzględniane poprzez przekształcenie stopni swobody w lokalnej macierzy sztywności elementu.

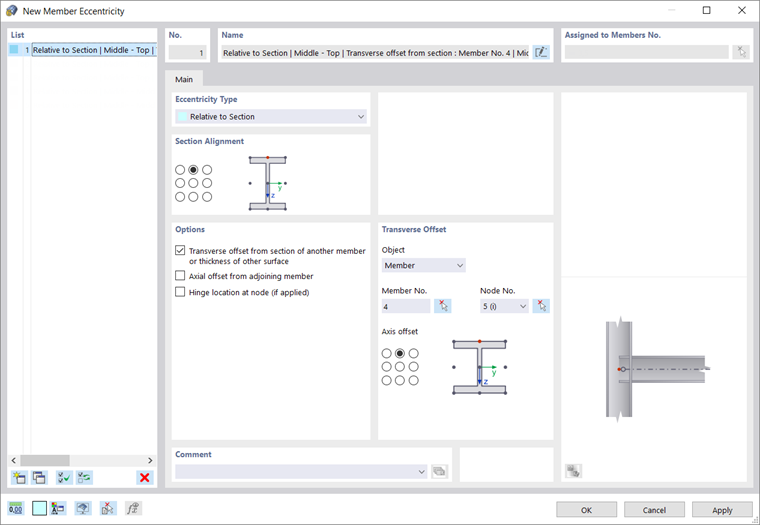

Okno dialogowe 'Nowy mimośród pręta'

Typ mimośrodu

Mimośród pręta można zdefiniować względem innych obiektów lub w wartościach bezwzględnych.

Wybór typu mimośrodu i definiowanie współrzędnych bezwzględnych

Rzędne bezwzględne

Jeżeli typ mimośrodu nie jest definiowany 'Względem przekroju', w tej sekcji okna dialogowego można określić mimośrody (zob. rysunek Wybór typu mimośrodu). Jako układy odniesienia można zdefiniować lokalny układ osi xyz, globalny układ współrzędnych XYZ lub zdefiniowany przez użytkownika układ osi UVW.

Wyrównanie przekroju

Przy użyciu pól wyboru należy określić punkt przekroju, w którym ma zostać zastosowany mimośród. Przekrój zostanie przesunięty o tę odległość do środka ciężkości w węźle.

Poprzez zdefiniowanie tego punktu pośrodku górnego pasa, jak pokazano na rysunku Nowy mimośród pręta można na przykład przyłączyć poziomą belkę do słupa w taki sposób, że jej górna krawędź zostanie zlicowana z końcem słupa.

Opcje

Odsunięcie poprzeczne

Odsunięcie poprzeczne powoduje umieszczenie pręta w określonej odległości od przekroju innego pręta lub grubości sąsiedniej powierzchni. Po aktywowaniu tego pola wyboru można zdefiniować parametry w sekcji Odsunięcie poprzeczne.

Odsunięcie osiowe od sąsiedniego pręta

Odsunięcie osiowe może być stosowane na przykład do połączenia poziomej belki mimośrodowo z półką słupa. Odległość odsunięcia jest wyznaczana na podstawie geometrii przekroju sąsiedniego pręta. Grafika w oknie dialogowym ilustruje działanie tego pola wyboru.

Położenie przegubu w węźle

Jeżeli na końcu pręta znajduje się zwolnienie, na jego położenie można wpłynąć przy użyciu pola wyboru: Jeżeli pole nie jest zaznaczone, przyjmuje się, że przegub znajduje się na przesuniętym, mimośrodowym końcu pręta. W przypadku aktywowania pola przegub leży bezpośrednio na węźle.

Odsunięcie poprzeczne

W tej sekcji okna dialogowego należy wybrać z listy 'Obiekt' – pręt lub powierzchnię – od którego ma zostać wyznaczona odległość. Następnie należy wprowadzić numer pręta lub powierzchni lub wybrać graficznie obiekt przy użyciu przycisku .

Kolejnym krokiem jest określnie 'Odsunięcia osi' za pomocą pól wyboru: Ten punkt przekroju lub powierzchni określa odległość pręta od obiektu.
