Excentricity prutů

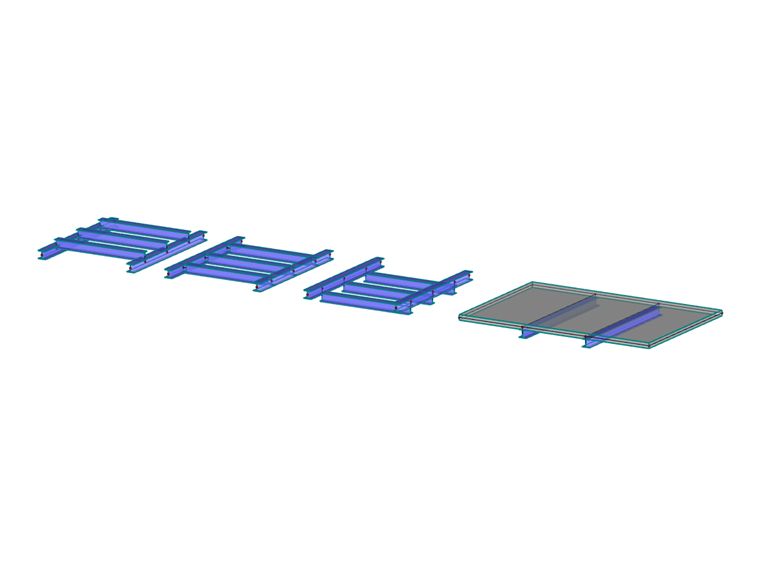

V programu RFEM délka prutu odpovídá vzdálenosti mezi dvěma koncovými uzly. Skutečnost je tak znázorněna pouze přibližně u přípojů průřezu nebo průvlaků. Excentricity prutů umožňují excentricky připojit pruty pomocí určitých koncových úseků prutu. Tím lze u rámů s velkými průřezy sloupů redukovat návrhové momenty na vodorovných nosnících. Excentricity prutů se zohledňují transformací stupňů volnosti v lokální matici tuhosti prvků.

Dialog "Nová excentricita prutu"

Typ excentricity

Excentricitu prutu lze zadat relativně k jiným objektům nebo v absolutních hodnotách.

Výběr typu excentricity a zadání absolutních pořadnic

Absolutní ordináty

Pokud typ excentricity není definován jako ' Relativní vůči řezu ', lze excentricity zadat v této sekci dialogu (viz obrázek image022597 Výběr typu excentricity). Jako referenční systémy je možné definovat lokální osový systém xyz, globální souřadný systém XYZ nebo uživatelsky definovaný osový systém UVW.

Uspořádání průřezu

Pomocí zaškrtávacích políček lze zadat bod průřezu, v němž se použije excentricita. Průřez se posune o tuto vzdálenost k těžišti uzlu.

Pokud například vybereme středový bod na horní pásnici, jak je znázorněno na obrázku Nová excentricita prutu, připojí se vodorovný nosník svým horním okrajem ke sloupu například styčníkem.

Možnosti

Příčné odsazení

Příčné odsazení uspořádá prut v určité vzdálenosti od průřezu jiného prutu nebo od tloušťky sousední plochy. Po aktivaci zaškrtávacího políčka můžeme zadat parametry v sekci Transverse Offset.

Axiální odsazení od sousedního prutu

Osové odsazení je například vhodné pro excentrické připojení vodorovného nosníku na pásnici sloupu. Vzdálenost se stanoví od geometrie průřezu sousedního prutu. Účinek zaškrtávacího políčka je znázorněn na obrázku v dialogu.

Umístění kloubu v uzlu

Pokud je na konci prutu kloub, je možné polohu kloubu ovlivnit pomocí zaškrtávacího políčka: Pokud je zaškrtávací políčko zrušeno, použije se kloub na excentrickém konci posunutého prutu. Pokud je toto políčko zaškrtnuto, kloub leží přímo na uzlu.

Příčné odsazení

V seznamu v této sekci vybereme 'objekt' - prut nebo plochu -, od kterého se má vzdálenost určit. Následně zadáme číslo prutu nebo plochy nebo vybereme objekt graficky pomocí tlačítka .

Zaškrtávací políčka pro zadání ' osového odsazení ': Bod průřezu resp. Plochy udává vzdálenost prutu od objektu.
