Volné obdélníkové zatížení je konstantní nebo lineárně proměnné plošné silové zatížení na obdélníkové části plochy.
V seznamu vyberte 'zatěžovací stav', kterému chcete přiřadit zatížení.
V sekci 'Přiřadit plochám č.' je možné určit, kde obdélníkové zatížení působí. V seznamu máme na výběr z několika možností (viz obrázek Nové volné obdélníkové zatížení):
- "prázdný řádek": zatížení nepůsobí na žádnou plochu.
- Vše: zatížení bude působit na všechny plochy, které jsou od poloh zatížení protínány kolmo na rovinu průmětu.
- "Číslo": zatížení působí pouze na plochy zadané čísly.
Základní údaje
V záložce Základní údaje se nastavují základní parametry zatížení.
Kategorie
V seznamu 'Průběh zatížení' jsou k dispozici následující možnosti:
- Konstantní: zatížení na plochu působí konstantní velikostí.
- Lineární v X/Y/Z: zatížení má lineárně proměnnou velikost ve směru globální osy.
- Proměnné v Z: Zatížení působí velikostí proměnnou ve směru Z, kterou lze libovolně popsat v tabulce v záložce Proměnné ve směru osy Z.
- Proměnné po obvodu: Zatížení působí po obvodu s proměnnou velikostí, kterou můžete libovolně popsat v tabulce v záložce Proměnné po obvodu.
- Proměnné v Z a po obvodu: Zatížení působí ve směru Z a po obvodu s proměnnou velikostí, kterou lze libovolně zadat v záložkách Proměnné ve směru osy Z a Proměnné po obvodu.
Pokud se obdélníkové zatížení nevztahuje ke globálnímu 'souřadnému systému' XYZ, je možné vybrat uživatelský souřadný systém nebo vytvořit nový.
V seznamu 'Průmět zatížení' vyberte, do které z globálních rovin XY, YZ nebo XZ se má zatížení promítnout. Skrz body poloh zatížení vytvoří program RFEM přímky kolmé na tuto rovinu průmětu. Definiční body obdélníkového zatížení se pak umístí do průsečíků těchto přímek s plochami.
Směr působení zatížení stanovíme v seznamu 'směr zatížení'. V závislosti na souřadném systému jsou na výběr lokální osy ploch x, y, z, globální osy X, Y, Z nebo uživatelsky definované osy U, V, W.
Vlastní tíha objektu představuje zatížení, které působí na skutečnou plochu. Zatížení sněhem se naproti tomu vztahuje k průmětové ploše.
Parametry
Zadejte 'Velikost zatížení' pro sílu. U lineárně proměnného zatížení je třeba zadat dvě hodnoty zatížení.
Poloha zatížení
Pro zadání rozměrů obdélníkového zatížení máte dvě možnosti:
- Zadáním příslušných souřadnic zadáme 'Rohové body obdélníku'. Pomocí tlačítka
lze oba body zadat také graficky.
- Nebo vyberte 'Střed a strany obdélníku' zadáním středového bodu C a délek stran a a b.
V případě potřeby lze 'obdélník natočit okolo Z'. Kladný úhel α natočí obdélníkové zatížení ve směru hodinových ručiček okolo kladné osy.
Oblast působení zatížení
Jak již bylo zmíněno výše, zatížení bude působit na plochy, které jsou od polohy zatížení protínány přímkami kolmými na rovinu průmětu. Pokud jste vybrali v sekci Přiřadit plochám č. 'Vše', můžete zde účinek zatížení omezit pomocí geometrických kritérií.
Standardně zatížení působí neomezeně v intervalu od -∞ do + ∞. Pomocí vstupních polí 'Od' a 'do' lze zmenšit účinek zatížení na určité oblasti.
Proměnné ve směru osy Z
Záložka Proměnné ve směru osy Z je k dispozici pro typy zatížení 'Proměnné v Z' a 'Proměnné v Z a po obvodu'.

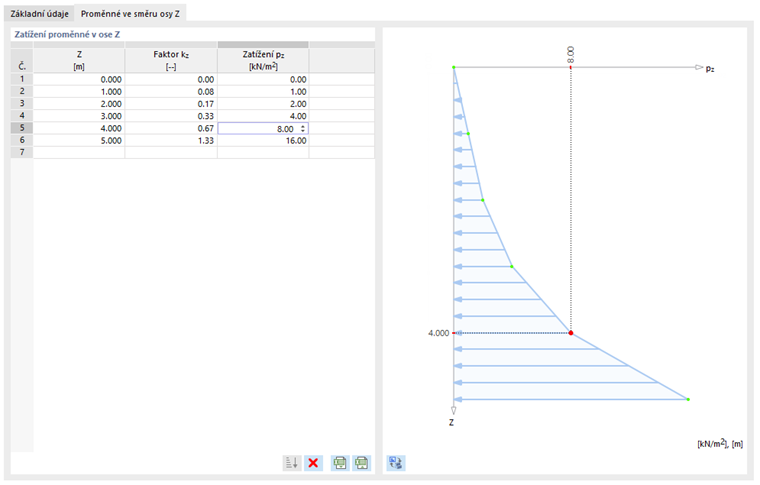

Zde je možné v tabulce zadat souřadnice Z s příslušnými hodnotami zatížení.
Proměnné po obvodu
Záložka Proměnné po obvodu je k dispozici pro typy zatížení 'Proměnné po obvodu' a 'Proměnné v Z a po obvodu'.
Zadáním 'souřadnic osy' dvěma body se určí počáteční poloha zatížení. Body lze definovat graficky pomocí tlačítka

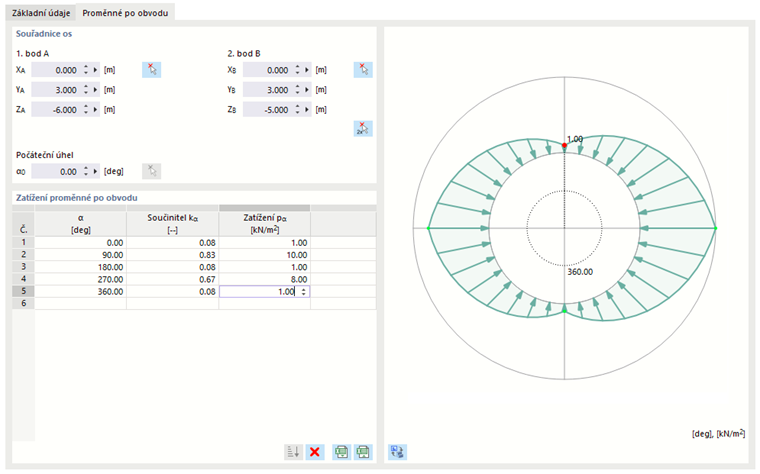

. V sekci 'Zatížení proměnné po obvodu' pak lze v tabulce popsat úhly α a příslušné hodnoty zatížení.
