Zadání liniových svarů je nutné pro posouzení napětí ve svarech. Pokud zadáte svar pro linii v plošném modelu, vygenerují se napětí tohoto svaru pomocí addonu pro posouzení -pro-rfem-6/posouzeni/analyza-napeti-pretvoreni Analýza-napeti-pretvoreni. Sie erhalten so für den gewählten Schweißnahttyp direkt die Spannungen zum Nachweis der Schweißnaht.
Základní údaje

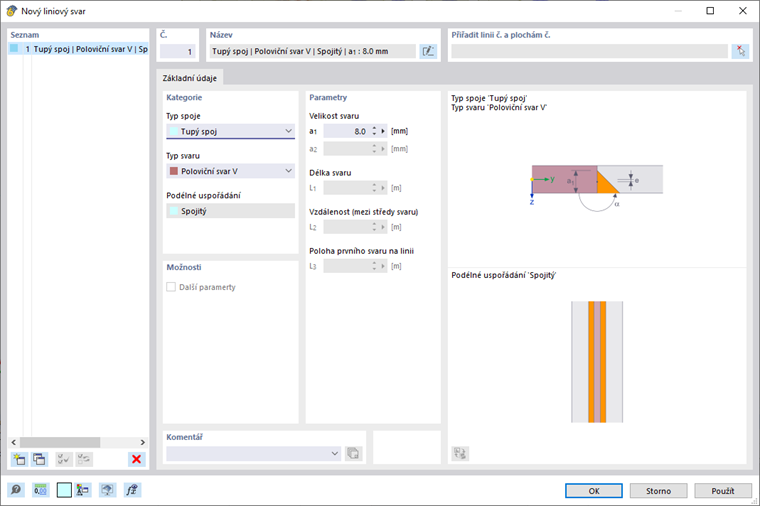

Im Register Basis definieren Sie den Schweißnahttyp und legen deren Parameter.
Kategorie
Legen Sie in diesem Abschnitt fest, welche Schweißnaht vorliegt. Die Typen sind mit den Parametern in der Dialoggrafik darstellt.
Typ spoje
In der Liste stehen folgende Anschlusstypen zur Auswahl:
- tupý spoj
- Rohový spoj
- Přeplátovaný spoj
- T-spoj
Typ svaru
Je nach Anschlusstyp bietet die Liste verschiedene Auswahlmöglichkeiten zur Ausführung der Schweißnaht.
Uspořádání svaru
Die Liste bietet zwei Auswahlmöglichkeiten zur Anordnung des Schweißnaht-Achsensystems:
- Entgegen Flächennormale (-z)
- Flächennormale (+z)
Damit können Sie steuern, ob die Schweißnaht an der Unterseite (+z) oder an der Oberseite (-z) der angeschlossenen Fläche angeordnet wird. Bei symmetrischen Schweißnahttypen wie einem T-Stoß mit Doppelkehlnaht spielt die Anordnung keine Rolle.
Podélné uspořádání
Linienschweißverbindungen können 'Kontinuierlich' oder "Unterbrochen" über die Linienlänge angeordnet werden. In letzterem Fall sind die Längsabmessungen der Schweißnahtsegmente und der Unterbrechungen sowie gegebenenfalls der Abstand des ersten Schweißnahtsegments vom Linienanfang anzugeben.
Parametr
Geben Sie in diesem Abschnitt die 'Schweißnahtgröße' an, um die Nahtdicke festzulegen. Die 'Schweißnahtlänge' wird von der Länge der Linie übernommen.
Přiřazeno linii č. a plochám č.
Legen Sie die Linie und die Fläche fest, an der die Schweißnaht angeordnet werden soll. S addonem
können Sie die Objekte grafisch bestimmen.
Linienschweißnähte können nur Flächen mit einem der folgenden Materialtypen zugewiesen werden:
- Základní údaje
- Ocel
- Kovový
- Hliník
