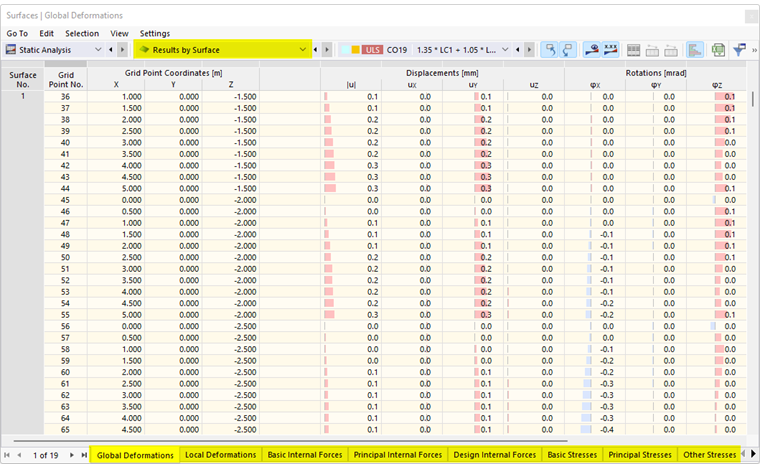

Výsledky pro plochy můžete zobrazit graficky pomocí položky navigátoru Plochy. Numerické výsledky na plochách se nacházejí v tabulce Výsledky po plochách.
Uzly sítě konečných prvků a body rastru
Grafické výsledky vycházejí z výsledků v uzlech sítě konečných prvků. V tabulkách se však výsledky zobrazí v bodech rastru, které jsou definovány pro každou plochu (viz kapitola Plochy ). Tento rastr nám dává výsledky v bodech s pravidelnými vzdálenostmi, nezávislými na síti konečných prvků.
V případě malých ploch může přednastavená velikost rastru 0,5 m znamenat, že existuje pouze několik bodů rastru. V takovém případě upravte počet nebo rozteč bodů rastru podle velikosti plochy.
