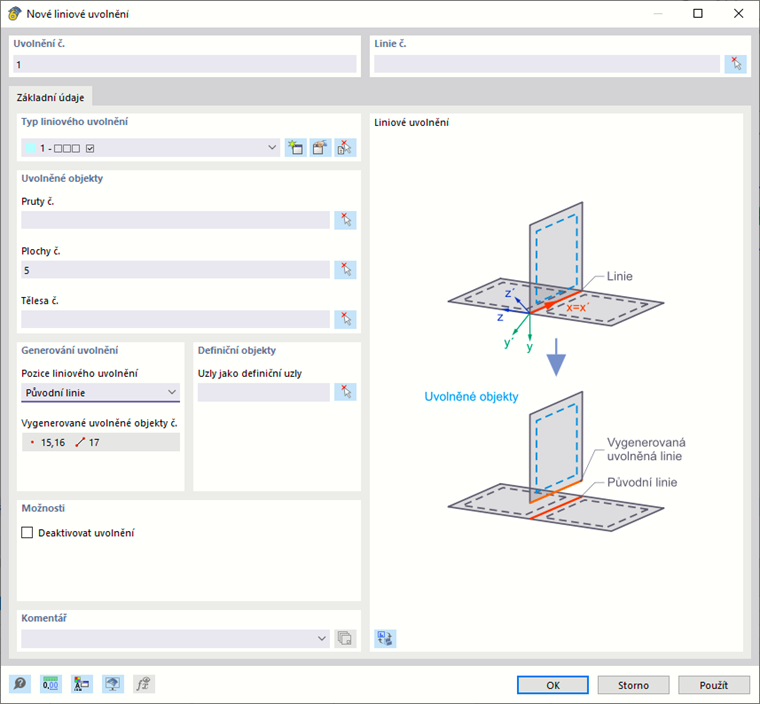

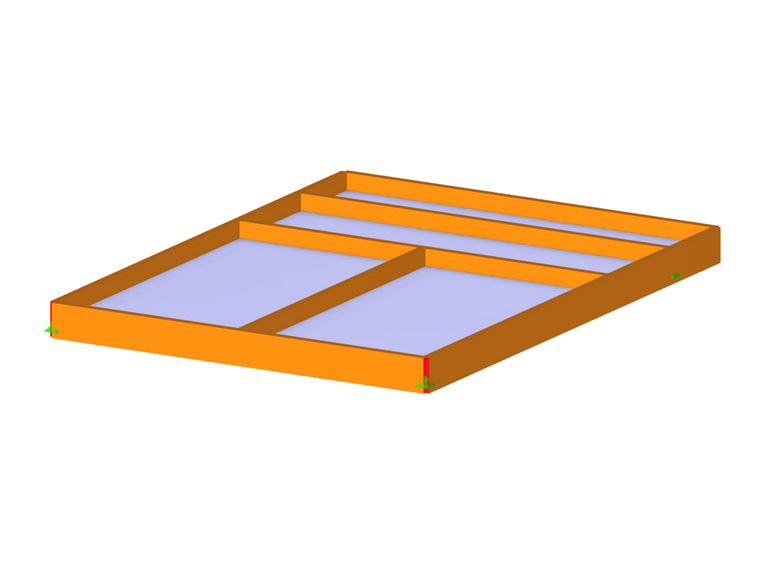

Liniové uvolnění umožňuje rozpojit model podél linie. Lze tak například modelovat dvě plochy, které jsou volně spojené nebo přenášejí pouze tlakové síly na společné hraniční linii. Stupně volnosti podél linie se řídí pomocí 'typu liniového uvolnění', který popisuje vlastnosti kloubu.
Typ liniového uvolnění
Vlastnosti kloubu jsou popsány kloubem, který v zásadě odpovídá liniovému kloubu. Vyberte typ kloubu ze seznamu nebo ho definujte pomocí tlačítka
a uložit informace o systému do souboru. Příslušný dialog je popsán v kapitole Typy liniového uvolnění.
Uvolněné objekty
Zadejte čísla prutů, ploch a těles, které se rozpojí podél linie. Použijte tlačítko
objekty lze definovat graficky v pracovním okně.
Generování uvolnění
RFEM vygeneruje kopii linie ve stejném místě, kde jsou přípustné uvolněné deformace. V seznamu vyberte, zda se má kloub (kloub) umístit na 'původní linii' nebo na 'uvolněnou linii'. Toto nastavení určuje, v které části modelu se kloub deformuje, což má vliv na výsledky: Pro analýzu typu analýza velkých deformací nebo pro postkritickou analýzu jsou často výsledkem různé souřadné systémy pro původní a uvolněnou linii v průběhu deformace.
Po zadání linie se zobrazí číslo vygenerované linie včetně čísel uzlů. V navigátoru se označí přidaným označením 'Liniové uvolnění'. Nelze ho upravovat.
Definiční objekty
Uvolněná linie se automaticky vytvoří jako kopie s příslušnými uzly. Pokud však chceme pro vygenerovanou linii použít jeden nebo více již existujících uzlů, můžeme v této sekci zadat příslušná čísla. To má vliv na výsledky, protože posuny v těchto uzlech nejsou uvolněné.
Možnosti
Pomocí zaškrtávacího políčka 'Deaktivovat uvolnění' lze u určitých analýz zrušit rozpojení podél linie, aniž by se smazalo samotné liniové uvolnění.
