Zatížení na prut z volného zatížení na linii

Tento generátor zatížení vám pomůže poměrově rozdělit u prutových konstrukcí, jako jsou nosníkové rošty, volná zatížení na přímou linii na pruty.

Dialog "Nový generátor zatížení" | Zatížení na pruty z volného zatížení na linii "

Základní údaje

V záložce Základní údaje se nastavují parametry zatížení.

Vygenerovat do zatěžovacího stavu

V seznamu vyberte zatěžovací stav, kterému chcete přiřadit zatížení. Pomocí tlačítka lze vytvořit nový zatěžovací stav.

Kategorie

Průběh zatížení

V seznamu máme k dispozici různé možnosti, jaký průběh má zatížení na linii:

• Konstantní: zatížení má konstantní velikost.
• Lineární: zatížení je lineárně proměnné. V sekci 'Parametry zatížení na linii' je možné zadat dva referenční uzly s příslušnými velikostmi zatížení.

Souřadný systém

Zatížení na linii může působit kolmo na rovinu zatížení ('lokální osa z') nebo ve vztahu ke globálnímu souřadnému systému XYZ. Další možností je vybrat uživatelský souřadný systém nebo vytvořit nový.

Směr zatížení

Pokud zatížení na linii nepůsobí kolmo na rovinu plochy, ale ve směru některé globální osy, nabízí seznam různé možnosti.

Výběr směru zatížení pro globálně působící zatížení

Zatížení na linii lze vztáhnout na skutečnou délku (jako např. tíhové zatížení) nebo na průmět délky (jako např. zatížení sněhem). Směr zatížení je znázorněn v obrázku v dialogu.

Parametry zatížení na linii

Zadejte velikost konstantního zatížení na linii. Pokud je zadáno lineárně proměnné zatížení, lze zde zadat čísla dvou uzlů s přiřazenými zatíženími. Pomocí tlačítka lze uzly vybrat také graficky v pracovním okně. Pokud ještě neexistuje vhodný uzel pro přiřazení zatížení, můžete ho vytvořit pomocí tlačítka .

Možnosti

Pokud zaškrtneme políčko 'Zamknout pro nové pruty', bude zatížení na linii působit na aktuálně dostupné pruty pouze v oblasti linie definované v sekci 'Parametry zatížení na linii' pomocí dvou uzlů. Pruty, které později přidáte do této oblasti, neponesou žádné části zatížení na linii.

Volba 'Zohlednit excentricitu prutu' stanovuje, zda zatížení na linii působí na pruty v rovině bez zohlednění excentricit (výchozí nastavení). Pokud je zaškrtávací políčko aktivováno, nebude zatížení na linii působit na pruty s odsazením z roviny.

Pomocí zaškrtávacího políčka 'Zohlednit průběh průřezu' lze určit, zda zatížení na linii působí také na zešikmené pruty zadané s náběhem (výchozí nastavení). Pokud je zaškrtávací políčko aktivováno, nebude zatížení na linii působit na pruty v rovině zatížení, které mají nerovnoměrný průběh průřezu (viz Průřez ).

Vyloučené pruty

V záložce Vyloučené pruty lze zadat, že na pruty, jako jsou například ztužení, nepůsobí žádné části zatížení.

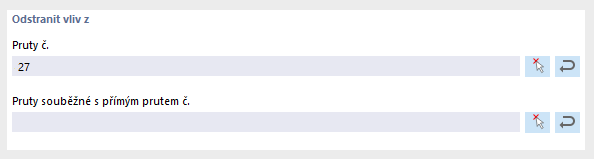

Zadání prutů bez zatížení

Pruty lze zadat graficky pomocí tlačítka jednotlivě nebo pomocí vzorového prutu zadat 'pruty souběžné s nezatíženým prutem'.

Tolerance

V záložce Tolerance lze stanovit kritéria, podle nichž se pruty a uzly vyhodnotí jako náležející do určité roviny nebo linie. Parametry jsou popsány v kapitole Zatížení na pruty z plošného zatížení .
