Zahuštěním sítě prvků uzlů lze ovlivnit generování sítě konečných prvků. Můžete tak dosáhnout jemnější diskretizace v definované oblasti zahuštění okolo uzlu, což může být nutné v oblastech okolo rohů nebo připojení prutů k plochám.
Typ zahuštění sítě
Pro geometrický tvar oblasti zahuštění jsou k dispozici dvě možnosti:
- Kruhový
- Obdélníkové
Typy s parametry se v dialogu v obrázku symbolicky zobrazí.
Parameters
U kruhového typu je třeba zadat 'poloměr' zahuštění a také 'cílovou délku prvku sítě' ve středu a na okraji kružnice. Vnější požadovaná délka KP obvykle odpovídá globální délce prvku sítě.
U obdélníkového typu se zadává 'délka strany' oblasti zahuštění ve tvaru krychle a 'vnitřní požadovaná délka prvku sítě' podle náčrtu. Počínaje vnitřní délkou se velikost sítě KP postupně zdvojnásobuje, dokud není dosaženo globální velikosti sítě. Poté se opět použije globální velikost sítě konečných prvků. Je proto možné, že oblast zahuštění je menší než zadaná délka strany. V tomto případě může pomoci kruhové zahuštění. Další možností je definovat oblast jako samostatnou plochu a přiřadit jí Zahuštění sítě prvků plochy.
V případě kruhového zahuštění můžete pomocí volby 'Uspořádání délky KP' určit, jak se síť konečných prvků rozšíří směrem ven.
- Radiální: oblast zahuštění se rozšiřuje rovnoměrně zevnitř ven.
- Postupné: zahuštění probíhá po úsecích v oblastech se stejnou velikostí prvků sítě.
- Kombinované: síť se vytvoří kombinací radiálního a postupného zahuštění.
Možnosti

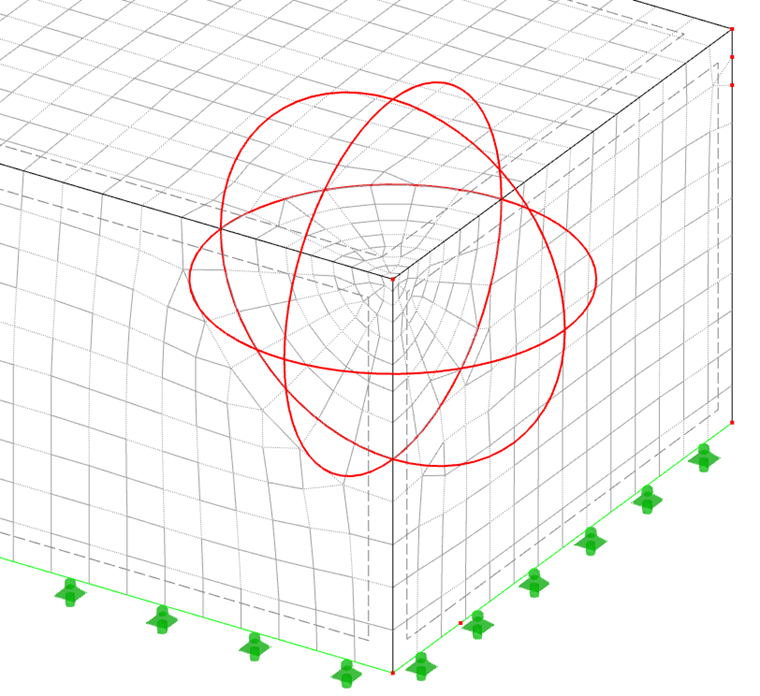

Oblast zahuštění okolo uzlu se rozprostírá ve všech prostorových směrech (viz obrázek Kruhové zahuštění sítě prvků). Pokud chcete do zahuštění zahrnout pouze určité plochy, je třeba zaškrtnout políčko Použít pouze na plochy č . Poté můžete zadat čísla ploch nebo použít
lze stanovit graficky.
