Refinamientos de malla de nudos

Los refinamientos de malla de nudos afectan a la generación de la malla de EF. Utilice el refinamiento de malla de nudos para lograr una discretización ajustada en el área de refinamiento alrededor del nudo, ya que puede ser necesario en áreas de esquina o al conectar barras a superficies.

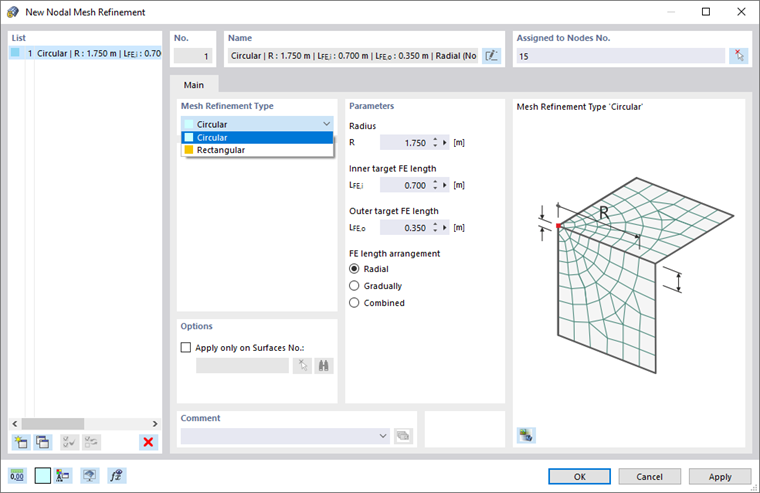

Cuadro de diálogo 'Nuevo refinamiento de malla de nudos'

Tipo de refinamiento de malla

Hay dos opciones para la forma geométrica del área de refinamiento:

• Circular
• Rectangular

Los tipos que incluyen parámetros se representan simbólicamente en el gráfico del diálogo.

Parámetros

Para un tipo circular , especifique el 'radio' del refinamiento, así como la 'longitud de destino de EF' en el centro y en el borde del círculo. La longitud exterior de EF normalmente se corresponde con el tamaño de la malla global.

Para un tipo rectangular , introduzca la 'longitud del lado' del área de refinamiento en forma de cubo, así como la 'longitud de EF de destino interior' según el boceto. Comenzando con la longitud interior, el tamaño de la malla de EF se duplica paso a paso hasta que se alcanza el tamaño de malla global. Luego, se aplica de nuevo el tamaño de malla de EF global. Por lo tanto, es posible que el área de refinamiento sea menor que la longitud del lado especificada. En este caso, un refinamiento circular puede ayudar. Como alternativa, puede definir el área como una superficie separada y asignar un Refinamiento de malla de superficie.

Para refinamientos circulares, puede usar la 'Disposición de longitud de EF' para controlar el tamaño de la malla de EF que se expande desde el interior hacia el exterior:

• Radial: la expansión del área de refinamiento es uniforme desde el interior hacia el exterior.
• De forma gradual: el refinamiento se realiza paso a paso para áreas del mismo tamaño de malla.
• Combinada: la malla se genera mediante una combinación de ajuste radial y gradual.

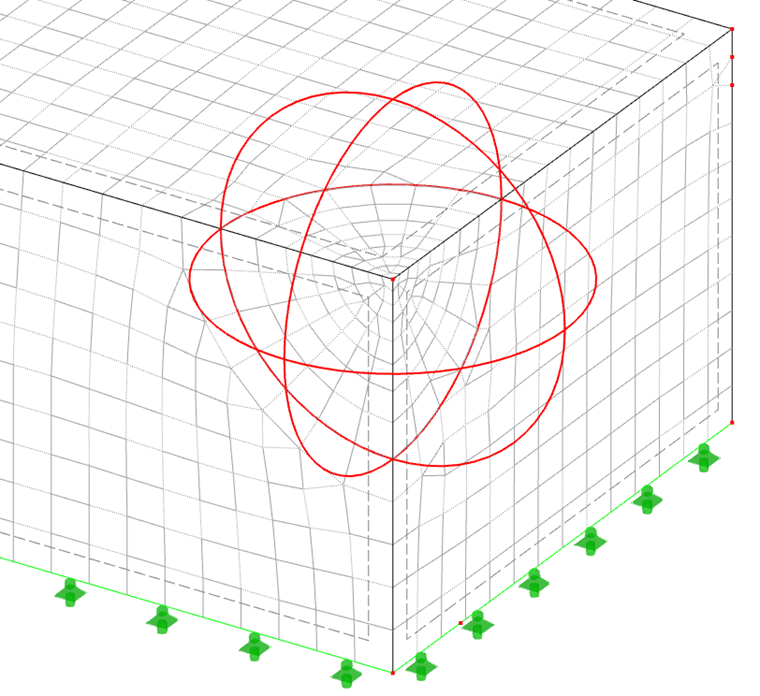

Refinamiento de malla circular con disposición de longitud radial de elementos finitos

Opciones

El área de refinamiento alrededor del nudo se extiende en todas las direcciones espaciales (ver imagen Refinamiento de malla circular). Si desea incluir solo superficies particulares en el refinamiento, seleccione la casilla de verificación Aplicar solo en superficies núm . Luego, puede introducir los números de las superficies o usar el botón se puede determinar gráficamente.
