Estructura

Ajustes de resultados de superficie

Un ajuste de resultados de superficie describe una zona en el modelo cuyos resultados gráficos no están representados por los diagramas reales sino como valores medios. Una zona de ajuste definida por el usuario le permite evaluar los esfuerzos internos y momentos de la superficie suavizada. La función corresponde a la "Región media" implementada en RFEM 5.

Parámetros

Las siguientes opciones están disponibles para el 'Formulario' de la zona:

  • Rectángulo
  • Círculo
  • elipse

Introduzca la zona 'Dimensiones' por medio de los parámetros específicos de la forma. Se ilustran en el gráfico del diálogo. Si es necesario girar la zona, puede especificar el valor del 'Giro angular'.

Posición del centro

Especifique el centro de la zona de ajuste. Puede introducir las coordenadas o definirlas gráficamente utilizando el Seleccionar individualmente complemento, por ejemplo.

Tipo de ajuste

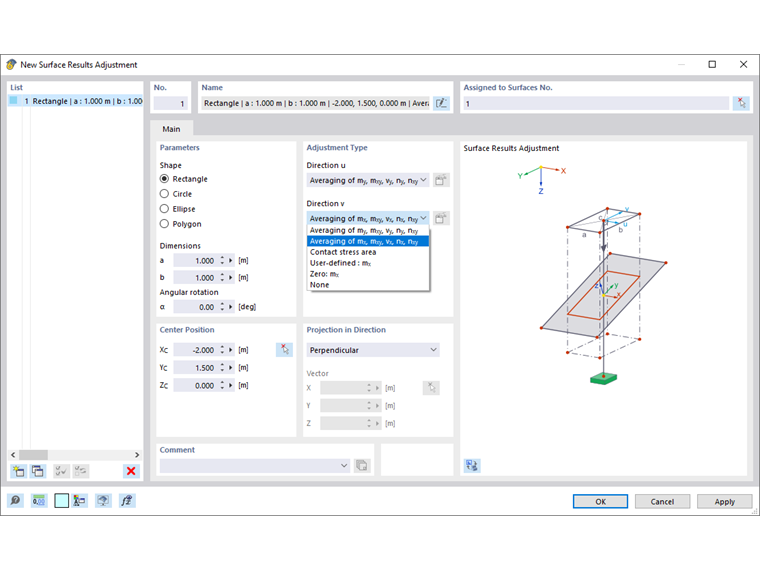

En esta sección del diálogo, puede definir los esfuerzos internos y momentos de la superficie a tener en cuenta para el suavizado. Puede especificar especificaciones separadas para la 'Dirección u' (primera dirección) y 'Dirección v' (la segunda dirección es ortogonal a la dirección u). La lista (consulte la imagen Nuevo ajuste de resultados de superficie) proporciona las siguientes opciones:

  • Promedio de my, mxy, vy, ny, nxy: configuración predeterminada para esfuerzos internos básicos en la dirección y de la superficie
  • Promedio de mx, mxy, vx, nx, nxy: configuración predeterminada para esfuerzos internos básicos en la dirección x de la superficie
  • Kontaktspannungsfläche: Diese Option ist aktuell (November 2024) nur für das Add-On Stahlanschlüsse relevant. Für die Auswertung von RFEM-Schnittgrößen ist sie noch ohne Funktion.

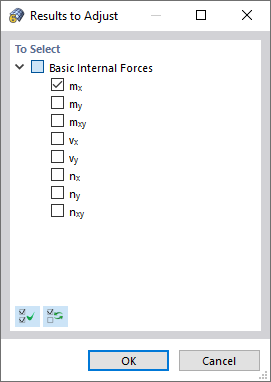

  • Definido por el usuario: se promedian los resultados de los tipos seleccionados de esfuerzos internos. Utilice el Edición die relevanten Flächenschnittgrößen fest (siehe Bild Schnittgrößenarten auswählen).
  • Cero: los resultados dentro de la zona se establecen en cero. Haga clic en el Edición können Sie die Schnittgrößenart(en) festlegen (siehe Bild Schnittgrößenarten auswählen).
  • Sin: los esfuerzos internos de la superficie no se promedian sino que se muestran como de costumbre.

Proyección en dirección

Esta sección del diálogo controla la relación de la zona definida con las superficies. Generalmente, la proyección es perpendicular a las superficies. Sin embargo, también son posibles las direcciones de proyección globales o cualquier vector de proyección.

Der 'Vektor' ist über die Schaltfläche Seleccionar individualmente complemento, por ejemplo.
