Establecer líneas centrales

En el menú Herramientas → Modificar líneas hay dos funciones de edición disponibles para crear líneas centrales entre líneas paralelas o no paralelas (consulte la imagen Herramientas de modelado ). Alternativamente, puede usar el botón de lista o en la barra de herramientas CAD.

Definición de una línea central entre puntos centrales

La función Establecer líneas centrales crea una línea en el medio entre dos líneas. Seleccione estas líneas una tras otra haciendo clic con el ratón en la ventana de trabajo. Tan pronto como mueva el puntero sobre la segunda línea, puede ver la línea central en una vista previa.

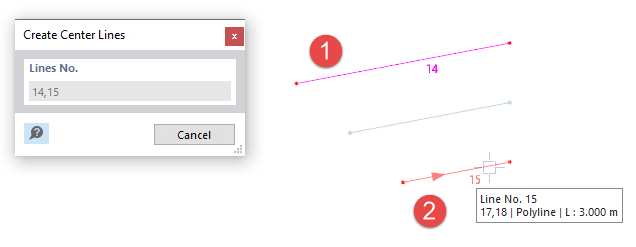

Creación de una línea central

Si las líneas son paralelas, se crea la línea central entre las líneas y se ajusta la longitud. Si las líneas no son paralelas, la línea central se determina mediante los puntos centrales entre los puntos inicial y final de las líneas.

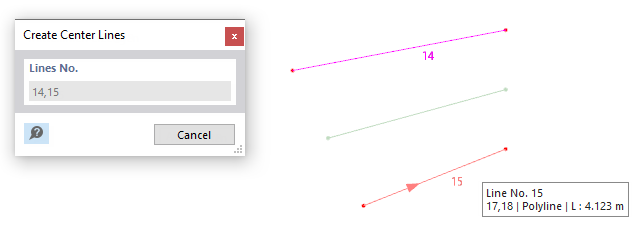

Creación de una línea central para líneas no paralelas

Definición de la línea central sobre el eje angular

Con la función Establecer líneas centrales | Eje angular para crear una línea central entre dos líneas que no son paralelas. A diferencia de la función Líneas centrales, la línea central se refiere a la bisectriz del ángulo que se coloca en la intersección de ambas líneas. Se agrega mediante líneas de puntos en la siguiente imagen.

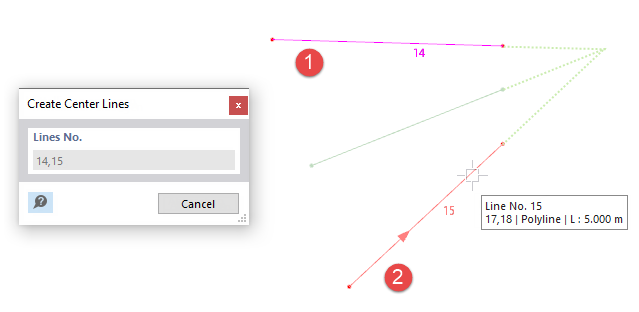

Definición de la línea central sobre el eje angular

Si las líneas son paralelas, la línea central se crea en el medio entre estas dos líneas.
