Para iniciar la generación de la malla de EF, seleccione Generar malla en el menú Cálculo. Alternativamente, utilice la entrada correspondiente en el botón lista 'Malla'.
La malla de EF también se genera automáticamente cuando inicia el cálculo de un caso de carga. Sin embargo, es recomendable comprobar la malla generada antes de ejecutar el cálculo. De esta manera, se asegura de que se dé una discretización suficiente y 'armónica'. Si es necesario, puede agregar áreas de refinamiento. En cambio, puede proporcionar áreas de poca relevancia para la evaluación de resultados con una malla de EF gruesa, por ejemplo, como un 'refinamiento de malla' generado para estas superficies que tienen un tamaño de malla mayor que la longitud de destino LFE. Esto acorta el tiempo de cálculo y facilita la evaluación.

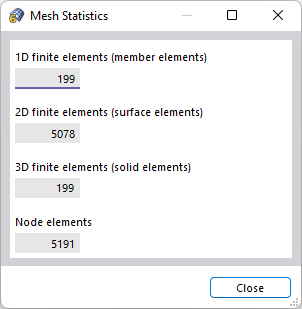

Después de la generación exitosa de la malla, puede abrir la Estadística de malla en el menú Cálculo para hacer un llamamiento al equilibrio de la malla de EF.
La estadística muestran el tipo y número de elementos finitos generados, lo cual es útil para seleccionar el método de resolución de matrices apropiado y estimar el tiempo de cálculo aproximado (consulte el capítulo Configuración del análisis estático )
Si cambia los datos del modelo, la malla de EF se elimina automáticamente. Para eliminar la malla manualmente, seleccione Eliminar malla en el menú Cálculo o utilice la entrada correspondiente en el botón lista (consulte la imagen Botón lista 'Malla'). Tenga en cuenta que también se eliminan todos los resultados que puedan estar disponibles.
